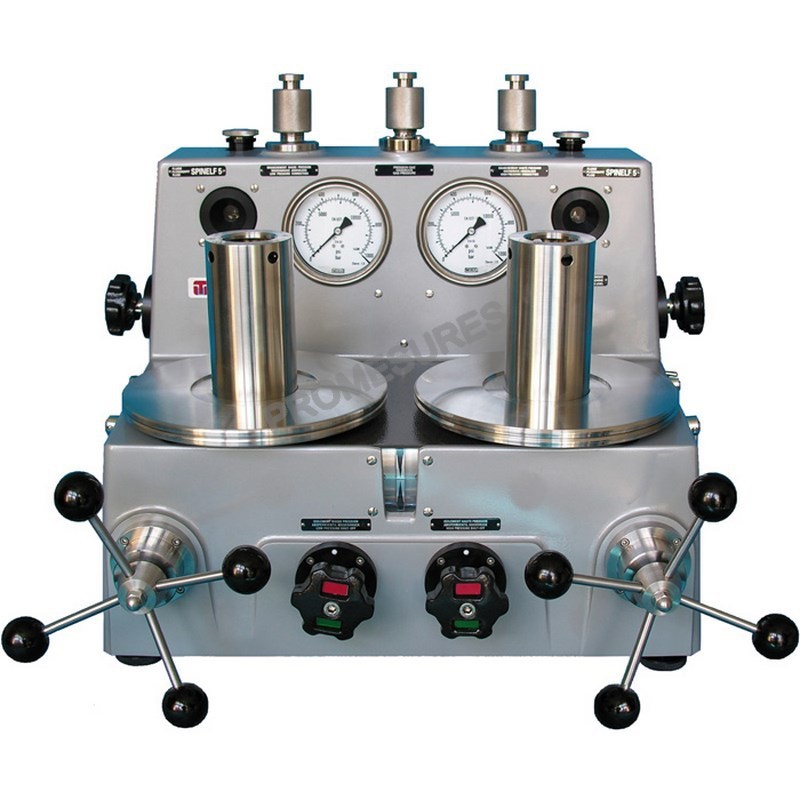

CPB6000DP WIKA Balance manométrique différentielle

Conçue pour les laboratoires de métrologie les plus exigeants, la CPB6000DP WIKA Balance manométrique différentielle est un étalon primaire haute précision dédié au calibrage de pressions différentielles, même en présence de pressions statiques pneumatiques élevées jusqu’à 800 bar, offrant une incertitude de mesure totale allant jusqu’à 0,002 % de la pression différentielle.

La CPB6000DP WIKA Balance manométrique différentielle se distingue par une conception robuste en acier inoxydable et alliages hautes performances, associée à des composants usinés avec une grande précision et à des surfaces piston‑cylindre soigneusement rodées pour garantir une stabilité métrologique durable. Les traitements de surface anticorrosion, la qualité des joints et la protection des parties sensibles contre les particules et l’humidité assurent une résistance optimale dans le temps, même en environnement industriel exigeant. Fabriquée selon des standards de qualité stricts et compatible avec les exigences des laboratoires accrédités, elle s’inscrit dans une démarche de durabilité, limitant les remplacements fréquents d’instruments et favorisant une exploitation responsable des ressources.

Grâce à sa capacité à générer et mesurer des pressions différentielles extrêmement faibles, dès 10 Pa, tout en supportant des pressions de ligne statiques élevées, la CPB6000DP WIKA Balance manométrique différentielle est idéale pour l’étalonnage de capteurs et transmetteurs différentiels utilisés dans l’énergie, la pétrochimie, les essais de filtres, la ventilation, ou encore les salles blanches. Elle permet de sécuriser les procédés critiques en garantissant la fiabilité des mesures de pression, réduisant les arrêts non planifiés et améliorant la qualité produit. Dans un laboratoire d’étalonnage, elle devient rapidement la référence centrale, capable d’assurer des campagnes d’étalonnage traçables avec certificat COFRAC inclus en standard, ce qui rassure les auditeurs qualité et renforce la confiance des clients finaux.

Spécifications Techniques

Guide d'utilisation : CPB6000DP WIKA Balance manométrique différentielle

Installation et mise en service

Avant toute chose, installer la CPB6000DP WIKA Balance manométrique différentielle sur une surface plane, stable, rigide et exempte de vibrations, de préférence sur une table de métrologie ou un établi massif dédié. Vérifier que l’environnement est propre, sec et à température contrôlée, afin de garantir la stabilité des mesures de pression différentielles, particulièrement pour les très basses valeurs. Positionner l’instrument de façon à avoir un accès aisé aux raccords de pression, aux masses et aux commandes frontales, en laissant suffisamment d’espace pour la manipulation des poids et pour la lecture des instruments associés.

Raccorder ensuite la source de gaz propre et sec (air comprimé filtré ou azote) aux entrées prévues, en respectant les consignes de pression maximum indiquées par le fabricant. Installer les lignes de pression haute (HP) et basse (LP) reliant la CPB6000DP WIKA Balance manométrique différentielle au dispositif à étalonner, en veillant à utiliser des tuyauteries propres, dégazées et adaptées en pression. Serrer les raccords sans excès afin d’éviter les fuites tout en préservant les filets. Une fois les raccordements terminés, purger soigneusement le circuit pour éliminer l’air piégé et les éventuelles particules, puis effectuer une montée en pression progressive pour vérifier l’absence de fuites. Laisser l’appareil s’acclimater thermiquement à son environnement avant de démarrer une séquence d’étalonnage.

Présentation des composants

La CPB6000DP WIKA Balance manométrique différentielle se compose principalement d’un ou plusieurs modules piston‑cylindre, d’un ensemble de masses calibrées, d’un bâti stable intégrant les raccords de pression, ainsi que d’organes de réglage et de sécurité. Les pistons‑cylindres constituent le cœur métrologique de l’instrument : leur surface effective est déterminée avec une grande précision et documentée dans le certificat d’étalonnage, ce qui permet d’établir la relation entre la masse appliquée et la pression générée ou mesurée. Les masses sont généralement marquées pour indiquer leur valeur nominale, et sont conçues pour être empilées de façon simple et reproductible.

Sur la façade, des vannes et commandes permettent d’isoler, de réguler et de commuter la pression entre les différents ports (pression haute, pression basse, source de pression, mise à l’atmosphère). Des manomètres ou afficheurs peuvent être intégrés ou raccordés en tant qu’instruments auxiliaires pour le contrôle de la pression statique. Les pieds réglables assurent la mise à niveau de l’appareil, essentielle pour que le piston travaille parfaitement à la verticale, condition indispensable à la justesse de la mesure. Certains modèles peuvent être complétés par des accessoires tels que séparateurs, filtres supplémentaires, régulateurs de précision ou dispositifs d’ajustement fin de la pression pour faciliter les opérations de test.

Utilisation de base

Pour une utilisation de base, commencer par sélectionner la gamme de pression différentielle adaptée à l’étalonnage envisagé, en choisissant le module piston‑cylindre adéquat ainsi que le jeu de masses correspondant. Mettre la CPB6000DP WIKA Balance manométrique différentielle en position de fonctionnement, ajuster le niveau de l’appareil à l’aide des pieds et vérifier que le piston se déplace librement sans frottements anormaux. Raccorder ensuite le dispositif à étalonner : la prise haute pression sur le côté HP, la prise basse pression sur le côté LP, en respectant les indications de la documentation technique.

Pour générer une pression différentielle, appliquer progressivement la pression de ligne statique à l’ensemble du système, en maintenant les deux côtés à la même pression à l’aide des vannes de mise en équilibre. Installer les masses nécessaires sur le piston correspondant à la pression différentielle voulue. En jouant finement sur les régulateurs et vannes, ajuster la pression de manière à ce que le piston se trouve en position d’équilibre (flottement stable, généralement indiqué par une plage de mouvement tolérée). À cet instant, la pression différentielle générée par la balance correspond à la valeur définie par la combinaison des masses et par la surface effective du piston. Relever la valeur affichée par le capteur ou transmetteur testé, comparer avec la valeur de référence de la CPB6000DP WIKA Balance manométrique différentielle, et consigner les écarts pour établir la courbe d’étalonnage ou le certificat de vérification.

Entretien et sécurité

Pour préserver la performance métrologique de la CPB6000DP WIKA Balance manométrique différentielle, un entretien régulier et soigné est indispensable. Protéger le piston‑cylindre de toute contamination : éviter l’introduction de poussières, d’huile, d’humidité ou de particules dans les lignes de pression. Utiliser systématiquement des gaz propres et secs, et vérifier périodiquement l’état des filtres et régulateurs en amont. Lorsque l’instrument n’est pas utilisé, retirer les masses, replacer les capuchons ou protections fournis sur les raccords et sur l’ensemble piston‑cylindre, et couvrir l’appareil pour le protéger de la poussière. Un nettoyage doux des surfaces externes avec un chiffon non pelucheux est suffisant ; ne jamais appliquer de solvants agressifs sur les parties sensibles.

Sur le plan sécurité, respecter strictement les limites de pression maximale, en particulier la pression statique de ligne, et ne jamais dépasser les valeurs spécifiées par le fabricant. Ne pas exposer l’installation à des chocs, vibrations importantes ou variations brutales de température. Toute opération de maintenance interne, notamment sur le piston‑cylindre, doit être confiée à un service spécialisé ou à un centre agréé, afin de ne pas compromettre la traçabilité et la validité de l’étalonnage. Programmer régulièrement un réétalonnage auprès d’un laboratoire accrédité (COFRAC, LNE, PTB) selon le cycle qualité de l’entreprise, afin de garantir la conformité aux normes et aux audits. Enfin, former les opérateurs à la manipulation des masses, aux bonnes pratiques de raccordement et à la procédure de dépressurisation pour travailler dans les meilleures conditions de sécurité.
