Étalonneur & mesureur de courant et de tension – Extech 412355A

Le calibrateur de courant et de tension Extech 412355A est un outil de process compact et précis, conçu pour générer et mesurer des signaux 0–24 mA et en millivolts avec un large écran LCD, une excellente stabilité et des fonctions de mémorisation dédiées aux tests industriels exigeants.

Conçu pour durer sur le terrain comme en laboratoire, ce calibrateur/mesureur s’appuie sur un boîtier robuste en plastique technique haute résistance, pensé pour encaisser les chocs et les manipulations répétées sur site. La finition de couleur verte, typique de la gamme professionnelle Extech, protège la structure tout en améliorant la visibilité dans les environnements encombrés ou faiblement éclairés. Les commandes à clavier tactile sont dimensionnées pour une utilisation intensive, avec une membrane résistante à l’usure, à la poussière et aux éclaboussures légères. Les circuits internes bénéficient d’une électronique de précision optimisée pour limiter la dérive dans le temps, prolongeant la fiabilité métrologique et réduisant la fréquence des recalibrations. L’alimentation par pile 9 V ou adaptateur secteur, combinée à une consommation maîtrisée, renforce encore la longévité globale de l’appareil.

Sur une ligne de production, dans un atelier de maintenance ou en bureau d’études, le calibrateur de courant et de tension Extech 412355A permet de simuler et de contrôler rapidement les boucles de courant 4–20 mA, de vérifier des transmetteurs de process, des indicateurs, des enregistreurs ou des automates, tout en mesurant avec précision les signaux mV et mA présents dans l’installation. Le grand écran LCD affiche au choix la valeur en mA, le pourcentage de la plage 0–24 mA ou la tension en millivolts, ce qui simplifie le diagnostic et rend les tests plus intuitifs, même pour un utilisateur occasionnel. Cinq valeurs de calibration mémorisables offrent un accès instantané aux points de consigne les plus courants, idéal pour des séries de contrôles répétitifs ou des campagnes d’étalonnage sur plusieurs équipements identiques. Léger, fourni avec un étui de transport, une sangle de cou et un câble de calibration à bornes à fourche, il accompagne sans effort les techniciens en intervention et contribue à sécuriser la qualité des mesures, la fiabilité des installations et la sérénité au quotidien.

Spécifications Techniques

Guide d'utilisation : Étalonneur & mesureur de courant et de tension – Extech 412355A

Installation et mise en service

Avant la première utilisation du calibrateur de courant et de tension Extech 412355A, commencer par déballer soigneusement tous les éléments fournis : l’appareil, la pile 9 V, le câble de calibration à bornes à fourche, l’adaptateur secteur, la sangle de cou et l’étui de transport. Installer la pile 9 V dans le compartiment prévu au dos de l’appareil en respectant la polarité indiquée, puis refermer solidement le couvercle. Si une alimentation secteur est préférée, brancher l’adaptateur dans la prise dédiée sur le côté ou en bas du calibrateur, puis le raccorder à une prise murale appropriée. Placer ensuite l’appareil sur une surface stable ou utiliser la sangle de cou pour un port confortable lors des interventions sur site. Avant toute connexion à un circuit industriel, vérifier que la plage sélectionnée (mA ou mV) correspond bien au signal à mesurer ou à générer, et s’assurer que le circuit est hors tension ou sécurisé selon les procédures de l’installation.

Présentation des composants

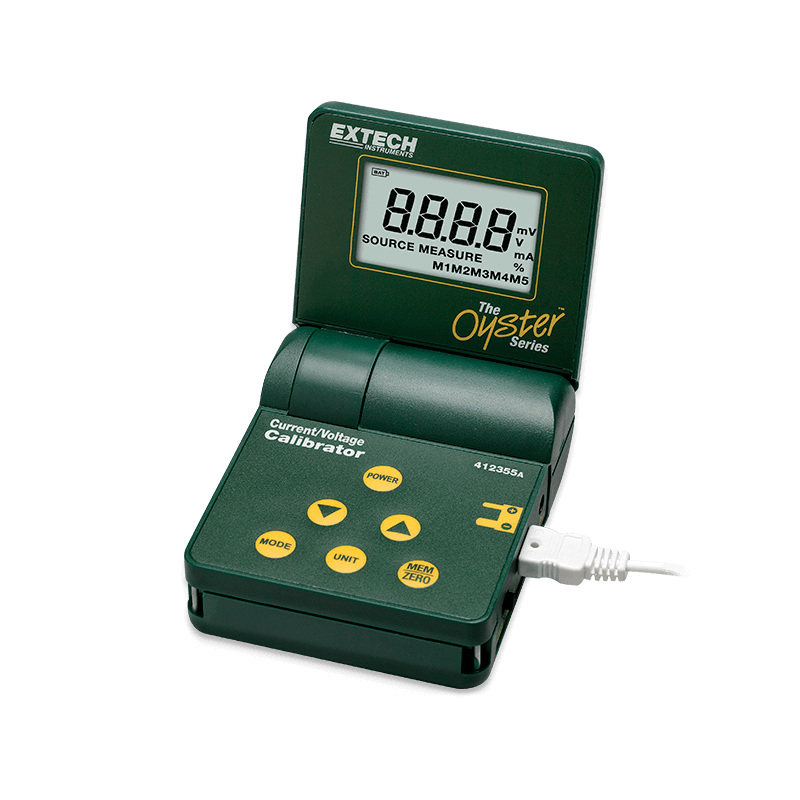

En façade, le Extech 412355A présente un grand écran LCD qui affiche clairement les valeurs de mesure ou de génération, avec indication de l’unité (mA, %, mV). Sous l’afficheur se trouvent des touches de commande au clavier tactile, généralement colorées pour faciliter l’identification : une touche de mise sous/hors tension, une touche de sélection de mode pour passer de la mesure à la simulation, une touche de choix d’unité (mA, %, mV) ainsi que des touches de navigation ou de réglage permettant d’ajuster finement la valeur de sortie et de rappeler les cinq points de calibration mémorisés. Sur le bord inférieur ou latéral, les bornes de connexion s’effectuent via le câble de calibration livré, équipé de bornes à fourche pour un raccordement fiable aux bornes des transmetteurs, boucles de courant ou instruments à tester. Le boîtier robuste rassemble ces éléments dans un format compact de type Oyster, conçu pour être facilement manipulé d’une seule main, avec un étui pour le protéger durant le transport.

Utilisation de base

Pour utiliser le Extech 412355A en mode mesure, connecter d’abord le câble de calibration aux bornes de l’appareil, puis raccorder les bornes à fourche au circuit de process en respectant la polarité et la configuration du fabricant du dispositif testé. Allumer le calibrateur et sélectionner le mode mesure ainsi que le type de signal attendu (mA ou mV). L’écran affiche alors la valeur instantanée, et peut être basculé en affichage en pourcentage pour les signaux compris entre 0 et 24 mA, ce qui facilite la lecture d’une boucle 4–20 mA. En mode source, choisir le mode simulation et la grandeur souhaitée (courant ou tension), puis régler progressivement la valeur de sortie à l’aide des touches de réglage fin ou en rappelant une valeur de calibration préenregistrée. Cette fonction permet par exemple de vérifier la réponse d’un indicateur de niveau ou de pression en lui envoyant des signaux 0 %, 25 %, 50 %, 75 % et 100 % de l’échelle. Toujours vérifier que la charge connectée est compatible avec la plage de sortie de l’appareil et ne pas dépasser les limites spécifiées pour éviter toute détérioration. Une fois les tests terminés, ramener la valeur de sortie à zéro, couper l’alimentation, puis déconnecter les bornes en respectant les procédures de sécurité en vigueur.

Entretien et sécurité

Pour assurer des performances durables, conserver le calibrateur Extech 412355A à l’abri de l’humidité excessive, des poussières et des températures extrêmes, en utilisant autant que possible l’étui de transport fourni. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni aérosols qui pourraient endommager la surface ou la membrane du clavier tactile. Remplacer la pile 9 V dès que l’indicateur de faible charge apparaît à l’écran afin de garantir la stabilité des mesures et des sorties. Ne jamais ouvrir l’appareil pour tenter une réparation interne, cette opération devant être réservée au service après-vente ou à un laboratoire agréé. Avant toute connexion, s’assurer que les circuits de process sont correctement isolés et conformes aux tensions et courants admissibles par le 412355A, et ne jamais utiliser l’appareil dans des environnements explosifs ou au-delà des catégories de surtension prévues par le constructeur. Un étalonnage périodique par un laboratoire compétent est conseillé pour maintenir la traçabilité et la conformité aux exigences qualité des installations industrielles.
