CPH 6400 WIKA Calibrateur de pression portable haute précision

Conçu pour les missions d’étalonnage les plus exigeantes, le CPH 6400 WIKA Calibrateur de pression portable haute précision associe une plage de mesure étendue jusqu’à 6 000 bar, une incertitude typique de 0,025 % de la pleine échelle et une fonction de mesure simultanée pression / température pour offrir un contrôle métrologique fiable, directement sur le terrain comme en laboratoire.

Le boîtier robuste en matière synthétique résistante aux chocs, le clavier à membrane étanche et l’écran LCD rétroéclairé à fort contraste sont étudiés pour résister aux environnements industriels difficiles, de l’atelier de maintenance aux installations de process extérieures. Les capteurs de pression de référence interchangeables, réalisés en acier inoxydable de haute qualité, bénéficient d’un raccordement mécanique sécurisé et de protections efficaces contre les effets de surcharge, ce qui prolonge la durée de vie de l’instrument. La conception modulaire, la gestion optimisée de l’énergie et la possibilité de fonctionnement sur batterie ou secteur s’intègrent dans une démarche orientée vers la durabilité et la réduction des remplacements prématurés d’équipements.

Dans un laboratoire d’étalonnage, un service de maintenance industrielle ou un service qualité, le CPH 6400 WIKA Calibrateur de pression portable haute précision permet de vérifier manomètres analogiques, transmetteurs de pression, capteurs de process et chaînes de mesure complètes sur site, limitant les immobilisations et les coûts logistiques. Les fonctions d’enregistrement de données, de mémorisation des valeurs min/max et de calcul du taux de variation de pression facilitent la détection d’anomalies et le suivi tendance des installations, ce qui sécurise les procédés et renforce la conformité réglementaire. Grâce à la sonde Pt100 externe, la température de process est suivie simultanément à la pression, offrant une vision complète des conditions de mesure pour un diagnostic plus serein et une meilleure traçabilité métrologique.

Spécifications Techniques

Guide d'utilisation : CPH 6400 WIKA Calibrateur de pression portable haute précision

Installation et mise en service

Avant la première utilisation du CPH 6400 WIKA Calibrateur de pression portable haute précision, commencer par vérifier l’intégrité de l’emballage et la présence de tous les éléments : unité d’affichage, capteur(s) de pression de référence, sonde Pt100 si fournie, câbles, documentation et éventuellement adaptateurs de raccordement. S’assurer que le lieu d’installation est propre, sec et à l’abri des projections directes de liquides ou de fortes sources de chaleur. Charger ou installer les batteries selon les indications du fabricant, puis connecter l’alimentation si l’appareil doit être utilisé sur secteur. Avant tout raccordement à une installation de process, contrôler la compatibilité des plages de pression, du fluide de mesure et du type de raccord afin d’éviter toute surcharge ou fuite. Une fois le capteur de pression vissé sur le point de mesure à l’aide des accessoires appropriés, mettre l’instrument sous tension et laisser quelques minutes de stabilisation thermique pour garantir une précision optimale dès la mise en service.

Présentation des composants

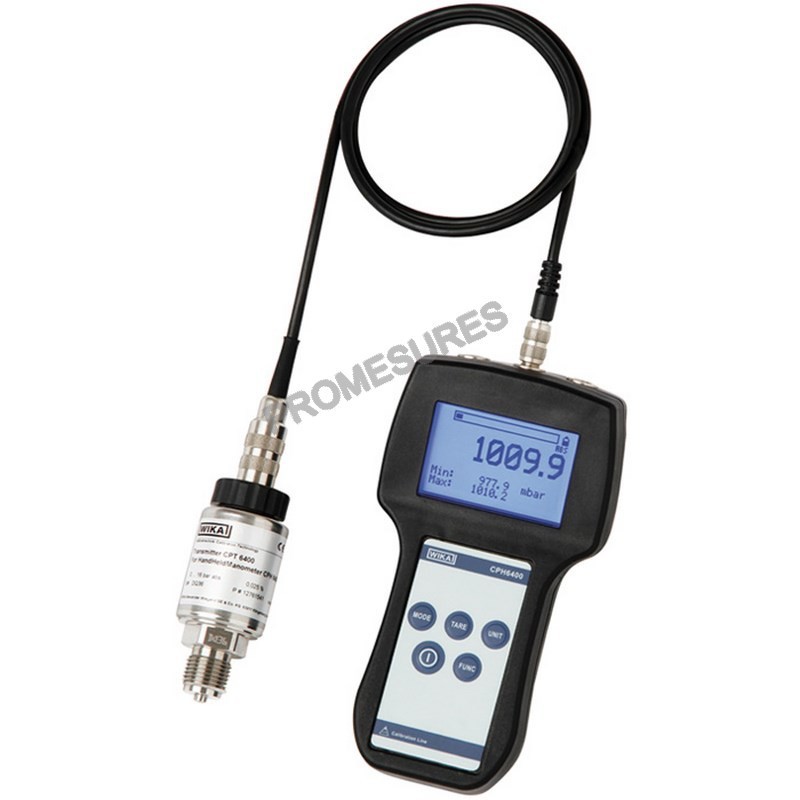

L’unité principale du CPH 6400 WIKA Calibrateur de pression portable haute précision comporte un grand écran LCD rétroéclairé, chargé d’afficher simultanément la valeur de pression, l’unité de mesure, les informations de température issue de la sonde Pt100 ainsi que les indicateurs de fonctions actives (min/max, enregistrement, taux de variation, batterie). Sous l’écran se trouve un clavier à touches permettant la navigation dans les menus, la sélection des unités, le lancement et l’arrêt du data logger, ainsi que la mise à zéro (tare) du signal de pression lorsque les conditions de référence sont établies. Les capteurs de pression de référence sont des modules séparés, généralement en acier inoxydable, qui se connectent à l’instrument par un câble robuste et une interface plug-and-play sécurisée. Le raccord de pression fileté situé à l’extrémité du capteur se visse sur le point de test, éventuellement via un adaptateur ou une pompe de test externe. Une entrée dédiée permet de brancher la sonde de température Pt100, ce qui transforme l’ensemble en système de mesure combinée pression / température particulièrement utile pour les diagnostics de process.

Utilisation de base

Pour réaliser un étalonnage simple avec le CPH 6400 WIKA Calibrateur de pression portable haute précision, commencer par choisir le capteur de pression adapté à la plage de travail puis le connecter à l’appareil et au point de mesure. Mettre ensuite le système sous pression ou en dépression à l’aide de la pompe de test ou de la source de pression du procédé. Sur l’écran, sélectionner l’unité souhaitée (par exemple bar, mbar ou psi) et, si nécessaire, effectuer la mise à zéro à pression atmosphérique stable pour les mesures relatives. Lire la valeur affichée et la comparer à celle de l’instrument à étalonner, en notant les éventuels écarts. Pour un suivi dynamique, activer la fonction min/max afin de capturer les pointes de pression ou afficher le taux de variation pour surveiller les rampes et chutes de pression. Lorsqu’une campagne de mesure doit être documentée, lancer le mode enregistreur de données, définir si possible l’intervalle de stockage puis laisser l’appareil consigner automatiquement les valeurs dans sa mémoire interne, en parallèle de la mesure de température via la sonde Pt100 si elle est connectée. À la fin de l’intervention, relâcher la pression en toute sécurité, arrêter l’enregistrement et sauvegarder ou transférer les données si l’option de communication est disponible sur la version utilisée.

Entretien et sécurité

Pour conserver les performances du CPH 6400 WIKA Calibrateur de pression portable haute précision sur la durée, il est conseillé de nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni abrasifs, et de protéger l’écran des chocs directs. Les capteurs de pression doivent être manipulés avec soin, en évitant les coups, torsions de raccords ou dépassements de la pression maximale admissible indiquée par le constructeur. Les intervalles de réétalonnage recommandés doivent être respectés afin de maintenir la traçabilité métrologique, en confiant l’appareil à un laboratoire compétent lorsqu’une vérification est due. Sur le plan sécurité, ne jamais dépasser les spécifications de pression, de température et de fluide autorisées pour le modèle utilisé, et toujours dépressuriser le système avant le démontage de tout raccord. Vérifier l’état des câbles, des connecteurs et des adaptateurs avant chaque utilisation, et remplacer immédiatement tout élément endommagé. Stocker l’instrument dans un endroit sec, à une température compatible avec les recommandations du fabricant, de préférence dans sa mallette de transport pour limiter les chocs et la poussière.
