GIV4 – Générateur portable & simulateur de sonde

Conçu pour les techniciens exigeants, le GIV4 – Générateur portable & simulateur de sonde est un calibrateur de terrain compact qui génère des signaux 0/4–20 mA et 0–10 V, simule des sondes de température industrielles (Pt100, Pt1000, Ni100, Ni1000, thermocouples J, K, T, E, N, R, S, B, W5) et mesure boucles de courant et tensions continues avec une précision et une lisibilité optimisées pour les interventions sur site.

Son boîtier robuste à indice de protection IP44 est fabriqué dans un matériau plastique technique résistant aux chocs et aux projections, idéal pour les environnements industriels ou les ateliers de maintenance exigeants. Les finitions soignées, les angles protégés et la façade plane autour de l’écran LCD graphique limitent les risques de rayures et assurent une excellente lisibilité dans le temps. L’ensemble est conçu pour résister aux variations de température de -20 °C à +50 °C, tout en préservant la stabilité des mesures, ce qui en fait un outil durable et fiable, pensé pour un usage intensif. L’alimentation par 4 piles AA ou via USB-C favorise également une approche plus responsable, en limitant le remplacement prématuré d’équipements grâce à une longue durée de vie.

Sur le terrain, le GIV4 – Générateur portable & simulateur de sonde trouve naturellement sa place dans les poches des automaticiens, techniciens HVAC, métrologues et intervenants en process industriel qui ont besoin de tester rapidement une boucle 4–20 mA, vérifier une entrée de régulateur 0–10 V ou simuler une sonde Pt100 sans démonter l’installation. Sa fonction de simulation de transmetteur 2 fils permet de reproduire fidèlement le comportement d’un capteur en process, ce qui sécurise les mises en service et diminue les temps d’arrêt. En laboratoire, il devient un allié précieux pour la calibration préventive des chaînes de mesure, instaurant une atmosphère de travail plus sereine : moins d’incertitude, plus de confiance dans les résultats, et une traçabilité facilitée lors des campagnes de contrôle.

Spécifications Techniques

Guide d'utilisation : GIV4 – Générateur portable & simulateur de sonde

Installation et mise en service

Avant la première utilisation, commencer par installer l’alimentation du GIV4 – Générateur portable & simulateur de sonde. Ouvrir le compartiment à l’arrière de l’appareil, insérer les 4 piles AA en respectant la polarité indiquée puis refermer soigneusement le couvercle. Si une alimentation externe est privilégiée, connecter un câble USB-C adapté à une source d’alimentation compatible. Placer ensuite l’appareil sur une surface stable, à l’abri des projections directes de liquide et dans la plage de température d’utilisation recommandée entre -20 °C et +50 °C. Mettre l’appareil sous tension grâce au bouton dédié en façade, laisser l’autotest éventuel se terminer, puis vérifier que l’affichage LCD graphique est parfaitement lisible avant de raccorder la moindre boucle ou sonde.

Présentation des composants

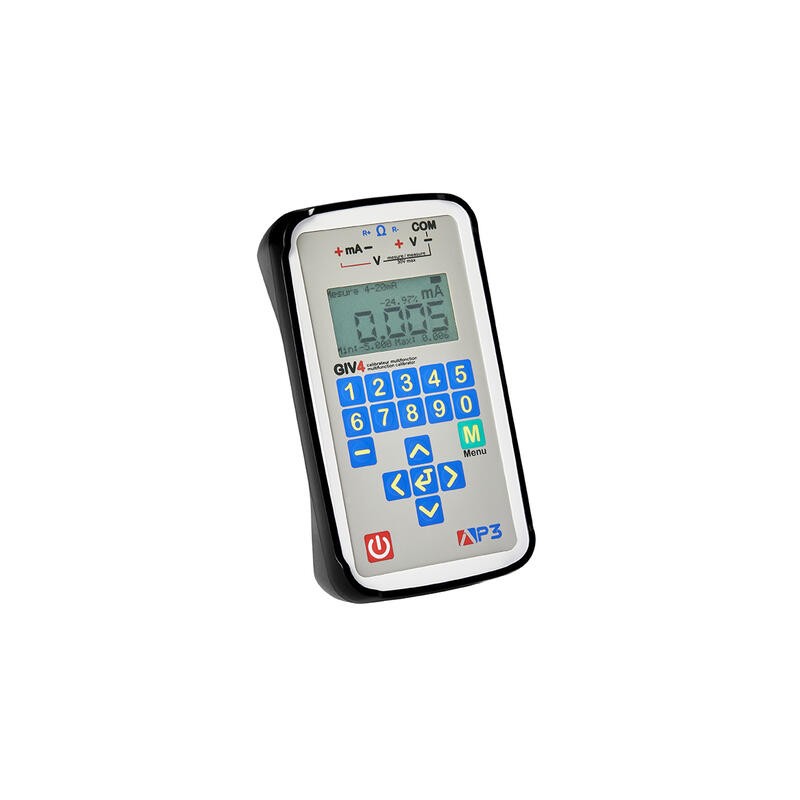

La face avant du GIV4 – Générateur portable & simulateur de sonde est organisée autour de trois zones principales. En haut, l’écran LCD graphique affiche les valeurs générées ou mesurées, les unités physiques (mA, V, °C, Ω), ainsi que les modes actifs (génération courant, tension, simulation RTD ou thermocouple). Sous l’écran, un clavier à touches numériques et de fonction permet la sélection du type de signal, l’ajustement fin de la valeur, la navigation dans les menus et le choix des différents types de sondes. Les touches colorées guident l’utilisateur vers les fonctions clés telles que la sélection de gamme ou l’activation de la compensation de soudure froide. Sur la partie inférieure et/ou latérale se trouvent les bornes de connexion pour les cordons et pinces crocodiles, clairement identifiées afin de distinguer entrées de mesure et sorties de génération de signaux. L’ensemble est complété par le compartiment à piles et le port USB-C d’alimentation.

Utilisation de base

Pour générer un signal de courant 4–20 mA, mettre l’appareil sous tension, sélectionner le mode de génération de courant via la touche correspondante, puis choisir la plage 0/4–20 mA sur le clavier. Raccorder ensuite les cordons aux bornes de sortie et fermer la boucle de courant avec l’équipement à tester (régulateur, automate, enregistreur). Régler la valeur de consigne en mA à l’aide des touches numériques et des touches de navigation, puis observer la réponse de l’instrument testé. En mode génération de tension, procéder de manière similaire en sélectionnant la plage 0–10 V et en raccordant les bornes sur l’entrée tension de l’appareil à calibrer.

Pour la simulation de sondes de température, choisir sur le GIV4 – Générateur portable & simulateur de sonde le type de sonde souhaité (Pt100, Pt1000, Ni100, Ni1000 ou thermocouple J, K, T, E, N, R, S, B, W5). Activer ou non la compensation de soudure froide selon la configuration de l’installation, puis définir la température de consigne directement en degrés Celsius. Raccorder la sortie du simulateur sur l’entrée correspondante de l’indicateur, du régulateur ou du système de supervision, et vérifier l’affichage de température sur l’appareil client. En mode mesure, basculer sur la fonction de mesure de boucle ou de tension, connecter les cordons en série dans une boucle 4–20 mA ou en parallèle sur un circuit 0–30 VDC, et lire immédiatement la valeur mesurée sur l’écran.

Entretien et sécurité

Pour garantir la longévité du GIV4 – Générateur portable & simulateur de sonde, conserver l’appareil dans un environnement propre et sec lorsque celui-ci n’est pas utilisé. Nettoyer régulièrement la façade et le boîtier avec un chiffon doux légèrement humidifié, sans solvants agressifs ni produits abrasifs, afin de préserver les marquages et la transparence de l’écran. Vérifier périodiquement l’état des cordons et des pinces crocodiles, et remplacer tout accessoire endommagé pour éviter les faux contacts ou les erreurs de mesure. Lors des interventions, toujours respecter les plages de courant et de tension spécifiées, ne pas connecter l’appareil à des sources supérieures à 30 VDC et couper l’alimentation des installations avant tout changement de câblage. Enfin, retirer les piles si l’appareil doit rester stocké sur une longue période pour prévenir tout risque de fuite et préserver les circuits internes.
