Compacte, précise et prête à l’emploi sur smartphone, la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 transforme instantanément un téléphone Android en outil professionnel de détection de fuites d’air comprimé et de gaz grâce à ses 16 microphones MEMS, sa technologie SoundMap™ et sa large plage de fréquences de 2 kHz à 48 kHz.
Le corps de la caméra acoustique mobile Fluke iSee™ - ii01 est conçu autour d’un boîtier robuste et léger de seulement 50 g, protégé par un indice IP54 contre la poussière et les projections d’eau, avec des matériaux résistants aux chocs du quotidien sur site industriel ou en maintenance terrain. Sa construction compacte (61 × 50 × 12 mm) et sa finition soignée assurent une excellente tenue dans le temps, même en environnement exigeant, tandis que l’absence de batterie intégrée réduit les risques de panne et allonge la durée de vie globale de l’équipement, limitant ainsi le remplacement prématuré de produits et l’empreinte environnementale associée.
Sur une ligne d’air comprimé, dans un atelier bruyant, dans une usine de production ou lors d’une simple tournée de maintenance, la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 s’utilise en quelques secondes pour localiser visuellement les fuites, vérifier l’étanchéité de réseaux et optimiser la consommation énergétique. Branchée directement en USB Type‑C sur un smartphone Android ou HarmonyOS, elle permet aux techniciens, responsables maintenance et prestataires de service de documenter leurs interventions en photos et vidéos, de gagner en sérénité dans le diagnostic et de renforcer la confiance des équipes et des clients grâce à une preuve visuelle claire et partagée des anomalies détectées.
Spécifications Techniques
| Caractéristique |
Détail |
| Modèle |
Fluke ii01 |
| Référence produit |
6163245 |
| Type de capteur acoustique |
16 microphones MEMS |
| Technologie d’imagerie acoustique |
Fluke SoundMap™ avec superposition sur image visible |
| Plage de fréquences de détection |
2 kHz à 48 kHz |
| Mode dédié à la détection de fuites |
37,5 kHz à 42,6 kHz |
| Plage de détection |
De 0,5 m à plus de 20 m (selon conditions ambiantes) |
| Champ de vision (FOV) |
50° × 38° |
| Fréquence d’image nominale |
20 images/s |
| Caméra visible intégrée |
Oui |
| Résolution de la caméra visible |
2 mégapixels |
| Mise au point optique |
De 50 cm à l’infini |
| Zoom |
Zoom numérique 3× |
| Formats d’image |
JPG combinant image visible et SoundMap™ |
| Formats vidéo |
MP4 combinant image visible et SoundMap™ |
| Durée maximale d’enregistrement vidéo |
Jusqu’à 5 minutes par clip |
| Interface de connexion |
Connecteur USB Type‑C |
| Alimentation |
Alimenté directement par le smartphone ou la tablette |
| Système d’exploitation compatible |
Android 6.0 ou version ultérieure ; HarmonyOS 2.0 ou version ultérieure |
| Application dédiée |
Application mobile Fluke iSee™ (téléchargement via store compatible) |
| Dimensions (H × L × P) |
61 × 50 × 12 mm |
| Poids |
50 g |
| Indice de protection |
IP54 (résistant à la poussière et aux projections d’eau) |
| Température de fonctionnement |
0 °C à +40 °C |
| Humidité relative de fonctionnement |
10 % à 90 %, sans condensation |
| Altitude de fonctionnement |
Jusqu’à 2 000 m |
| Garantie |
2 ans |
| Contenu de la boîte |
Caméra acoustique Fluke ii01 pour Android, sacoche de protection souple, guide de référence rapide |
Guide d'utilisation : Caméra d'imagerie acoustique mobile Fluke iSee™ - ii01
Installation et mise en service
Avant la première utilisation, il est recommandé de vérifier que le smartphone ou la tablette est compatible (Android 6.0 ou version ultérieure, ou HarmonyOS 2.0 ou version ultérieure) et dispose d’un port USB Type‑C fonctionnel. Télécharger et installer l’application mobile Fluke iSee™ depuis la boutique d’applications appropriée, puis redémarrer le terminal si nécessaire afin de finaliser l’installation logicielle.
Une fois l’application installée, sortir la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 de sa sacoche de protection, inspecter visuellement le connecteur USB Type‑C pour s’assurer de l’absence de poussière ou de dommage, puis orienter correctement le connecteur en respectant le sens indiqué par le design du boîtier. Brancher délicatement la caméra sur le port USB Type‑C du smartphone, sans forcer, jusqu’à sentir un enclenchement franc assurant une bonne connexion mécanique et électrique.
Au branchement, l’application Fluke iSee™ se lance en général automatiquement ou propose une notification demandant l’autorisation d’utiliser le périphérique USB. Valider l’accès pour permettre la communication entre la caméra et l’application. Effectuer ensuite les premiers réglages : langue, format d’affichage SoundMap™, sens d’orientation de l’image et éventuels paramètres sonores. Il est conseillé de réaliser un court test sur une source sonore simple (par exemple un compresseur ou une purge d’air) afin de confirmer le bon fonctionnement de la détection et de l’affichage.
Présentation des composants

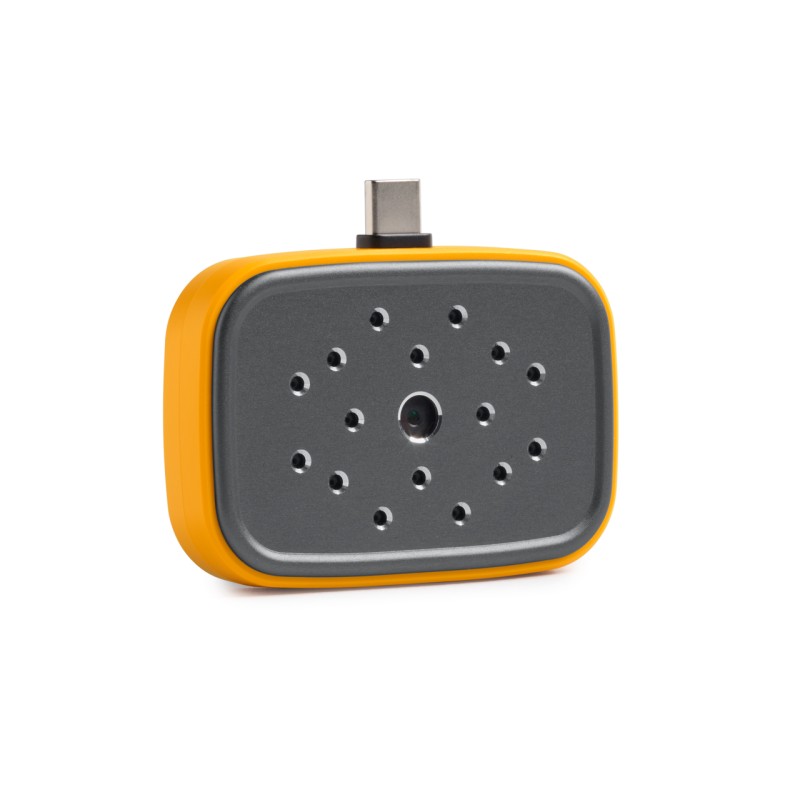

La caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 se présente sous la forme d’un module compact intégrant à l’avant une matrice de microphones MEMS derrière une façade perforée permettant la capture précise du champ sonore. Autour de cette zone, le boîtier assure à la fois la protection mécanique des composants internes et une bonne prise en main lors de l’orientation de l’appareil vers la zone à inspecter.
Sur la partie supérieure ou latérale (selon l’orientation de montage), le connecteur USB Type‑C constitue le lien physique avec le smartphone ou la tablette. Ce connecteur assure à la fois l’alimentation électrique de la caméra et le transfert de données vers l’application Fluke iSee™, ce qui évite tout besoin de batterie interne, de chargeur ou de câble supplémentaire. L’absence de boutons physiques sur la caméra elle‑même simplifie grandement l’utilisation.
Toutes les commandes se trouvent dans l’interface de l’application : déclenchement de capture photo ou vidéo, réglage du zoom numérique 3×, choix du mode de fréquences (dont le mode fuite de 37,5 kHz à 42,6 kHz), ajustement du niveau de sensibilité, et paramétrage de la superposition SoundMap™ sur l’image visible de la caméra 2 MP intégrée. L’écran du smartphone sert d’interface de visualisation principale, permettant de suivre en temps réel la localisation des sources sonores et des fuites.
Utilisation de base
Pour débuter une inspection, lancer l’application Fluke iSee™ avec la caméra connectée, puis sélectionner le mode d’imagerie acoustique souhaité. Tenir fermement le smartphone et positionner la caméra en direction de la zone à examiner, en restant à une distance comprise entre 0,5 m et 20 m selon l’intensité attendue de la fuite ou du bruit. Ajuster le cadrage pour bien inclure l’ensemble de la canalisation, du joint ou de l’équipement à contrôler dans le champ de vision de 50° × 38°.
Observer à l’écran la superposition de la SoundMap™ sur l’image visible : les zones à forte intensité sonore sont généralement colorées de façon plus marquée, permettant d’identifier rapidement les points suspects. Utiliser le zoom numérique jusqu’à 3× pour affiner la localisation d’une fuite spécifique ou pour se concentrer sur un raccord précis. Si nécessaire, basculer en mode fuite afin de filtrer les fréquences typiquement associées aux petites fuites d’air comprimé ou de gaz, ce qui améliore le contraste et la facilité de détection.
Lorsqu’une anomalie est repérée, déclencher une capture image (JPG) ou une courte vidéo (MP4, jusqu’à 5 minutes) pour documenter la situation. Ces fichiers combinent l’image visible et la SoundMap™, ce qui simplifie l’archivage, le partage entre équipes et la rédaction de rapports de maintenance. Après réparation, répéter la mesure sur la même zone pour vérifier la disparition ou la réduction du niveau sonore, puis comparer les enregistrements avant/après pour valider l’efficacité de l’intervention et mettre en évidence les gains d’efficacité énergétique obtenus.
Entretien et sécurité
Pour garantir la fiabilité dans le temps, il est recommandé de conserver la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 dans sa sacoche de protection lorsque l’appareil n’est pas utilisé, à l’abri de la poussière et des chocs. Nettoyer régulièrement la façade et le boîtier avec un chiffon doux et sec ; en cas de salissure plus importante, utiliser légèrement un chiffon à peine humide, sans solvants agressifs ni produits chimiques susceptibles d’endommager le plastique ou les ouvertures acoustiques.
Respecter en permanence les conditions environnementales spécifiées : température de fonctionnement comprise entre 0 °C et +40 °C, humidité relative de 10 % à 90 % sans condensation et altitude maximale de 2 000 m. Ne pas exposer la caméra à des projections d’eau sous pression ou à une immersion, malgré sa protection IP54, et éviter les chutes ou les torsions du connecteur USB Type‑C qui pourraient provoquer des dommages irréversibles ou une perte de contact intermittente.
Sur le plan sécurité, ne jamais utiliser la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 sur des équipements ou des zones présentant un risque d’explosion si ces environnements ne sont pas explicitement autorisés par la documentation du fabricant. S’assurer que le smartphone utilisé est également adapté à l’environnement de travail. Lors d’inspections près de machines en mouvement, maintenir une distance de sécurité suffisante et ne pas perdre de vue l’environnement réel en se concentrant trop sur l’écran. En respectant ces bonnes pratiques d’entretien et de sécurité, la caméra préservera sa précision de détection et accompagnera durablement les opérations de maintenance prédictive et corrective.
Découvrez les autres produits de la catégorie : Caméras acoustiques
Pour compléter un parc de maintenance, comparer différents formats d’imagerie sonore ou équiper plusieurs techniciens, il est possible de retrouver une sélection complète de solutions professionnelles dans la catégorie dédiée aux Caméras acoustiques, afin de choisir le modèle le plus adapté à chaque application, du diagnostic de fuites au contrôle de procédés industriels.
FAQ
La caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 fonctionne-t-elle avec tous les smartphones Android ?
La caméra est compatible avec les smartphones et tablettes Android à partir de la version 6.0, ainsi qu’avec HarmonyOS 2.0 ou version ultérieure, à condition qu’ils disposent d’un port USB Type‑C prenant en charge les périphériques externes. Certains modèles très anciens ou fortement personnalisés peuvent limiter certaines fonctions, il est donc conseillé de vérifier la compatibilité USB OTG dans les paramètres du téléphone avant l’achat ou l’utilisation.
Peut-on utiliser la caméra d’imagerie acoustique mobile Fluke iSee™ - ii01 pour autre chose que la détection de fuites d’air comprimé ?
Oui, la large plage de fréquences de 2 kHz à 48 kHz permet de visualiser de nombreuses sources sonores industrielles : détection de turbulences sur des systèmes de vide, contrôle d’étanchéité de portes ou de coffrets, vérification de purgeurs de vapeur, repérage de bruits anormaux sur des équipements mécaniques ou électriques. L’outil devient ainsi un allié polyvalent pour la maintenance préventive et le suivi de l’état des installations.
Les images et vidéos enregistrées avec la Fluke iSee™ - ii01 peuvent-elles être intégrées dans des rapports et partagées avec une équipe ?
Les captures sont enregistrées en JPG et les vidéos en MP4 directement sur le smartphone, avec la SoundMap™ superposée à l’image visible. Ces fichiers standards peuvent être facilement transférés par e‑mail, messagerie ou via un système de gestion de maintenance (GMAO), puis intégrés dans des rapports techniques, des comptes rendus d’intervention ou des présentations internes pour partager les constats et justifier les actions de maintenance réalisées.
