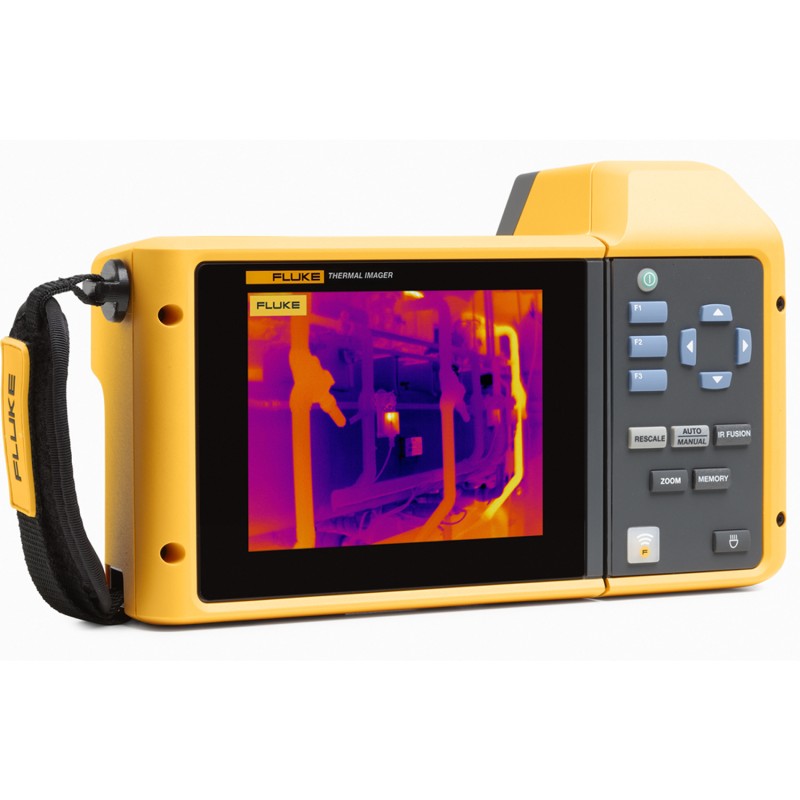

Caméra Fluke - FLK-TIX501 60HZ

Caméra Fluke - FLK-TIX501 60HZ est une caméra thermique industrielle 640 x 480 hautes performances, dotée d’un écran rotatif à 240° et d’une grande sensibilité thermique de 75 mK, conçue pour offrir des inspections infrarouges extrêmement précises dans la maintenance électrique, l’industrie, le bâtiment et le génie climatique.

Conçue pour résister aux environnements de travail les plus exigeants, cette caméra thermique s’appuie sur un boîtier en plastique technique renforcé, à la fois léger et ultra résistant aux chocs, complété par une protection caoutchoutée jaune haute visibilité qui limite les risques de glissement et amortit les impacts. Les surfaces sont traitées pour résister à la poussière et aux salissures courantes sur les chantiers, tandis que l’écran LCD 5,7 pouces bénéficie d’une protection renforcée contre les rayures pour conserver durablement une excellente lisibilité. Les batteries lithium-ion intelligentes, remplaçables sur le terrain, sont conçues pour de nombreux cycles de charge, ce qui prolonge la durée de vie globale de l’équipement et limite les déchets liés aux consommables.

La Caméra Fluke - FLK-TIX501 60HZ trouve naturellement sa place dans les applications de maintenance prédictive, d’inspection électrique haute et basse tension, de contrôle de systèmes HVAC, de suivi de procédés industriels ou encore de diagnostics détaillés du bâti. Son écran rotatif facilite l’accès aux zones difficiles, au-dessus de la tête ou au ras du sol, tout en préservant le confort de l’opérateur. Les images thermiques haute résolution, associées à la technologie IR-Fusion, permettent de localiser immédiatement un point chaud, une fuite d’air, un pont thermique ou un début de défaillance mécanique, ce qui réduit les arrêts imprévus et améliore la sécurité des équipes. Grâce à la connectivité Fluke Connect et au logiciel SmartView, les rapports se génèrent rapidement, favorisant le partage d’information et renforçant la crédibilité des interventions auprès des clients et des collègues.

Spécifications Techniques

Guide d'utilisation : Caméra Fluke - FLK-TIX501 60HZ

Installation et mise en service

Avant toute chose, commencer par déballer soigneusement la Caméra Fluke - FLK-TIX501 60HZ et vérifier la présence de tous les éléments : caméra, batteries lithium-ion, chargeur ou base de charge, câbles USB et/ou HDMI, ainsi que la documentation fournie. Charger complètement les batteries avant la première utilisation afin d’optimiser leur durée de vie. Insérer ensuite une batterie dans le compartiment prévu à cet effet, en respectant le sens de montage indiqué à l’intérieur du boîtier. Lorsque la batterie est en place, maintenir le bouton d’alimentation enfoncé quelques secondes pour mettre la caméra sous tension. Au premier démarrage, sélectionner la langue de l’interface, configurer la date, l’heure et les unités de mesure (°C), puis, si nécessaire, connecter la caméra au réseau via Fluke Connect pour préparer la synchronisation des images et des rapports.

Présentation des composants

La Caméra Fluke - FLK-TIX501 60HZ se compose d’un boîtier principal robuste, d’un écran tactile couleur 5,7 pouces monté sur une articulation rotative à 240° et d’un module optique avant sur lequel se fixent les objectifs intelligents interchangeables (macro, téléobjectifs, grand angle). Sur la face avant de l’écran, les commandes physiques complètent le tactile : boutons de navigation, validation, capture d’image et accès rapide au menu. La poignée latérale intègre une zone de grip texturé pour une prise en main sûre, ainsi qu’un point d’attache pour la sangle ou le harnais. Sur le côté ou la base de l’appareil se trouvent les connecteurs USB et HDMI, protégés par des caches pour éviter la poussière, ainsi que le logement pour carte ou les interfaces de communication selon la configuration. À l’arrière, le compartiment batterie permet un remplacement rapide sur le terrain, sans outil, afin de poursuivre les inspections sans interruption.

Utilisation de base

Pour réaliser une mesure, mettre la caméra en marche, orienter l’écran dans une position confortable et viser la zone à inspecter à l’aide de l’objectif. Ajuster la mise au point manuellement jusqu’à obtenir une image nette et détaillée à l’écran. Sélectionner ensuite la palette de couleurs la plus adaptée à l’analyse (par exemple, une palette à fort contraste pour repérer rapidement les points chauds, ou une palette plus douce pour le diagnostic de bâtiments). Utiliser les fonctions de zoom optique via les objectifs 2x ou 4x pour s’approcher visuellement de composants éloignés ou difficilement accessibles. Lorsque la scène est stable, déclencher la capture pour enregistrer l’image thermique complète. Grâce à la technologie IR-Fusion, il est possible d’afficher simultanément l’image visible et l’image infrarouge, ce qui facilite le repérage précis de l’anomalie sur le terrain. Après la tournée d’inspection, connecter la caméra à un ordinateur ou au réseau via Fluke Connect, transférer les images radiométriques dans SmartView, puis réaliser les analyses approfondies, annotations, comparaisons de tendances et rapports destinés aux équipes de maintenance ou aux clients.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie de la Caméra Fluke - FLK-TIX501 60HZ, nettoyer régulièrement le boîtier et l’écran avec un chiffon doux, légèrement humide et non pelucheux, en évitant tout solvant agressif. Les optiques doivent être nettoyées avec des produits adaptés aux lentilles afin de préserver la qualité de l’image thermique. Il est recommandé de stocker la caméra dans sa mallette ou housse de transport lorsqu’elle n’est pas utilisée, à l’abri des chocs, de l’humidité excessive et des températures extrêmes. Côté sécurité, respecter les distances de sécurité lors des inspections électriques, utiliser les équipements de protection individuelle appropriés et ne jamais pointer la caméra directement vers des sources de chaleur extrêmes sans précaution, pour éviter d’endommager le capteur. Enfin, réaliser régulièrement les mises à jour logicielles proposées par Fluke afin de bénéficier des dernières optimisations de performance et de compatibilité avec les outils de reporting.
