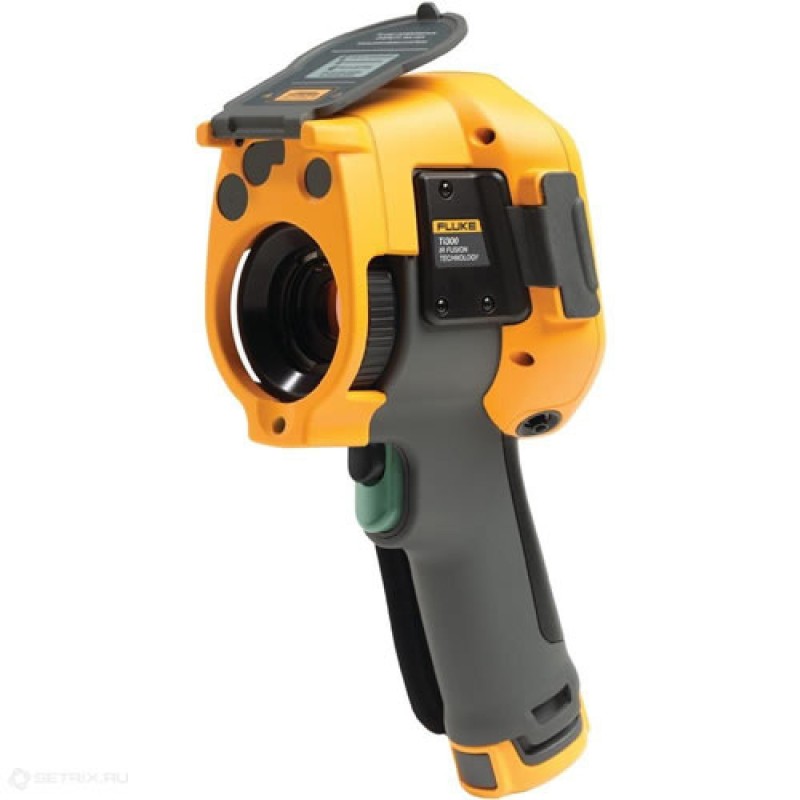

Caméra Fluke - FLK-TI300+ 9HZ

Conçue pour les professionnels de la maintenance industrielle, du bâtiment et de l’électricité, la Caméra Fluke - FLK-TI300+ 9HZ associe un détecteur infrarouge 240 x 180 pixels, une fréquence d’images de 9 Hz et une mise au point LaserSharp® Auto Focus pour offrir des images thermiques nettes, fiables et exploitables sur une large plage de température, de -20 °C à +650 °C.

La Caméra Fluke - FLK-TI300+ 9HZ repose sur un boîtier robuste en matériaux polymères haute résistance avec surmoulage en caoutchouc pour absorber les chocs et garantir une excellente tenue en main, même avec des gants. Sa conception répond aux exigences terrain des environnements industriels : protection contre les chutes, résistance aux vibrations, surfaces antidérapantes et finition mate limitant les reflets. Les optiques sont protégées par un logement renforcé, tandis que l’électronique interne bénéficie d’un design conçu pour le refroidissement et la stabilité de mesure, prolongeant la durée de vie de l’appareil et limitant les dérives dans le temps.

Que ce soit pour contrôler des armoires électriques, diagnostiquer des installations HVAC, vérifier l’isolation d’un bâtiment ou anticiper une panne mécanique, la Caméra Fluke - FLK-TI300+ 9HZ s’intègre facilement dans le quotidien des techniciens et ingénieurs. La poignée pistolet ergonomique permet de viser naturellement les zones à inspecter, l’écran affiche instantanément les écarts de température et les mesures précises aident à décider rapidement d’une intervention, réduisant les temps d’arrêt et améliorant la sécurité des équipes. Grâce à la connectivité sans fil Fluke Connect®, les images et données peuvent être partagées en quelques instants avec un bureau d’études ou un responsable maintenance, facilitant le travail collaboratif et la traçabilité des inspections.

Spécifications Techniques

Guide d'utilisation : Caméra Fluke - FLK-TI300+ 9HZ

Installation et mise en service

Avant la première utilisation de la Caméra Fluke - FLK-TI300+ 9HZ, commencer par déballer soigneusement l’appareil et vérifier que tous les éléments du kit sont présents : caméra, batteries lithium-ion, chargeur, câble USB, éventuellement carte mémoire et documentation. Installer une batterie dans le compartiment prévu à cet effet jusqu’au verrouillage franc. Brancher le chargeur sur une prise secteur conforme et recharger complètement la batterie avant la première session de travail afin de profiter de l’autonomie maximale. Une fois la charge effectuée, allumer la caméra à l’aide du bouton d’alimentation, laisser l’appareil démarrer et sélectionner la langue, le format de date/heure ainsi que les unités (°C ou °F). Régler ensuite les préférences de base, comme la luminosité de l’écran, les sons, l’heure système et, si nécessaire, configurer la connexion sans fil (Wi-Fi / Fluke Connect®) pour permettre l’envoi et la sauvegarde automatique des images vers un smartphone, une tablette ou un PC.

Présentation des composants

La Caméra Fluke - FLK-TI300+ 9HZ se présente sous la forme d’un boîtier compact à poignée pistolet. À l’avant, l’optique infrarouge est protégée par un logement renforcé, parfois muni d’un capuchon de protection selon la version. Au-dessus ou à proximité de la lentille se trouve le système de télémètre laser, utilisé par la fonction LaserSharp® Auto Focus pour garantir une netteté optimale sur la zone mesurée. Sur la partie arrière, un écran couleur affiche l’image thermique ainsi que les informations de mesure (valeurs de température, palette, point chaud/froid, etc.). Sous l’écran, un clavier ou des touches directionnelles permettent de naviguer dans les menus, de modifier les paramètres et de sauvegarder les images. La poignée ergonomique regroupe la gâchette de prise d’image et parfois un second bouton multifonction. Le compartiment batterie se situe généralement dans la poignée, avec un verrou de sécurité. Sur le côté ou en bas de l’appareil, des connecteurs offrent l’accès à l’USB, à la carte mémoire et éventuellement au port d’alimentation. L’ensemble est entouré de zones en caoutchouc antichoc pour une prise en main sécurisée.

Utilisation de base

Pour réaliser une inspection thermique avec la Caméra Fluke - FLK-TI300+ 9HZ, mettre l’appareil sous tension et laisser quelques instants pour la stabilisation interne. Orienter la caméra vers la zone à inspecter, en tenant la poignée comme un pistolet, puis utiliser la fonction LaserSharp® Auto Focus : pointer le centre de la cible, activer la mise au point automatique et laisser la caméra ajuster précisément la netteté. Il est également possible d’affiner manuellement la mise au point via la bague ou la commande prévue. Vérifier la palette de couleurs choisie, régler si nécessaire l’échelle de température (span et niveau) pour mieux faire ressortir les contrastes, puis ajuster l’émissivité et, si utile, la température apparente réfléchie pour améliorer la justesse des mesures. Appuyer sur la gâchette pour capturer l’image thermique ; la caméra enregistre alors l’image radiométrique complète, ainsi que les données associées. Les images peuvent être revues sur place, annotées ou marquées, puis transférées sans fil via Fluke Connect® ou par câble USB vers un ordinateur pour analyse détaillée et création de rapports. Lors de l’inspection d’équipements sous tension ou de pièces en mouvement, respecter les distances de sécurité indiquées dans la documentation et utiliser les accessoires de protection nécessaires.

Entretien et sécurité

Un entretien régulier permet de préserver les performances de la Caméra Fluke - FLK-TI300+ 9HZ sur la durée. Nettoyer l’extérieur du boîtier avec un chiffon doux légèrement humide et non pelucheux, en évitant les solvants agressifs ou les produits abrasifs qui pourraient endommager les surfaces. Pour la lentille infrarouge, utiliser exclusivement un chiffon pour optique et, si besoin, une solution de nettoyage spécifique pour verres optiques, afin de ne pas rayer ou contaminer la surface. Ranger la caméra dans son étui ou mallette de transport lorsque l’appareil n’est pas utilisé, en particulier lors des déplacements. Côté sécurité, respecter scrupuleusement les consignes du manuel utilisateur : ne pas ouvrir l’appareil, ne pas l’exposer à des atmosphères explosives, éviter les sources de chaleur extrême hors spécifications et ne jamais diriger le laser vers les yeux. Vérifier régulièrement l’état des batteries, ne pas utiliser de batteries endommagées et suivre les recommandations pour le recyclage et l’élimination en fin de vie. Une vérification périodique des mesures, éventuellement via un étalon ou un laboratoire spécialisé, peut être envisagée pour garantir la fiabilité des diagnostics thermiques.
