SONEL MIC-RS Contrôleur d'isolement

Conçu pour la surveillance continue des installations industrielles les plus exigeantes, le SONEL MIC-RS Contrôleur d'isolement est un contrôleur fixe de résistance d’isolement jusqu’à 1000 V DC, intégrable en armoire, qui combine mesure précise, communication Modbus/RS‑485 et haut niveau de sécurité électrique pour garantir la fiabilité des réseaux et la disponibilité des équipements.

Son boîtier compact, prévu pour un montage sur rail DIN dans des armoires de contrôle ou de distribution, est réalisé dans un matériau isolant robuste et autoextinguible, résistant aux chocs et aux contraintes d’un environnement industriel. Les borniers à vis haute qualité assurent une connexion durable, tandis que la conception interne optimise la dissipation thermique et protège les circuits de mesure. Les finitions soignées, la sérigraphie claire et la conformité aux normes de sécurité et de compatibilité électromagnétique contribuent à une longue durée de vie, limitent les interventions de maintenance et s’inscrivent dans une démarche de durabilité et de maîtrise de la consommation de ressources.

Le SONEL MIC-RS Contrôleur d'isolement trouve naturellement sa place dans les lignes de production, armoires de commande de moteurs, tableaux de distribution, systèmes de gestion de l’énergie ou encore infrastructures tertiaires et hospitalières où la continuité de service est critique. En surveillant l’isolement des câbles et des équipements alimentés, il aide à prévenir les arrêts intempestifs, les défaillances coûteuses et les risques pour les opérateurs. Intégré dans un système de supervision via RS‑232 ou RS‑485 (protocole MIC‑RS‑SCP ou Modbus), il offre une visibilité permanente sur l’état des installations, apporte de la sérénité aux équipes de maintenance et facilite un environnement de travail plus sûr, plus stable et plus performant.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-RS Contrôleur d'isolement

Installation et mise en service

Avant toute installation du SONEL MIC-RS Contrôleur d'isolement, couper l’alimentation du tableau ou de l’armoire concernée et vérifier l’absence de tension à l’aide d’un dispositif approprié. Sélectionner un emplacement protégé des vibrations excessives, de l’humidité directe et des sources de chaleur importantes, en prévoyant un espace suffisant autour de l’appareil pour le passage des câbles et la ventilation. Fixer ensuite le contrôleur sur un rail DIN adapté, en veillant à ce que le verrouillage mécanique soit parfaitement enclenché.

Raccorder l’alimentation 24 V DC sur les bornes prévues à cet effet en respectant la polarité, puis connecter les conducteurs du circuit à surveiller sur les bornes de mesure haute tension (HV, ST ou désignations équivalentes indiquées sur la sérigraphie). Utiliser des conducteurs de section appropriée et serrer soigneusement les vis de borniers pour garantir un contact fiable. Le cas échéant, relier l’interface de communication RS‑232 ou RS‑485 au système de supervision ou à l’automate (API) en respectant les recommandations de câblage Sonel. Une fois les connexions vérifiées, réalimenter l’installation et procéder à la configuration initiale selon la documentation technique fournie par Sonel.

Présentation des composants

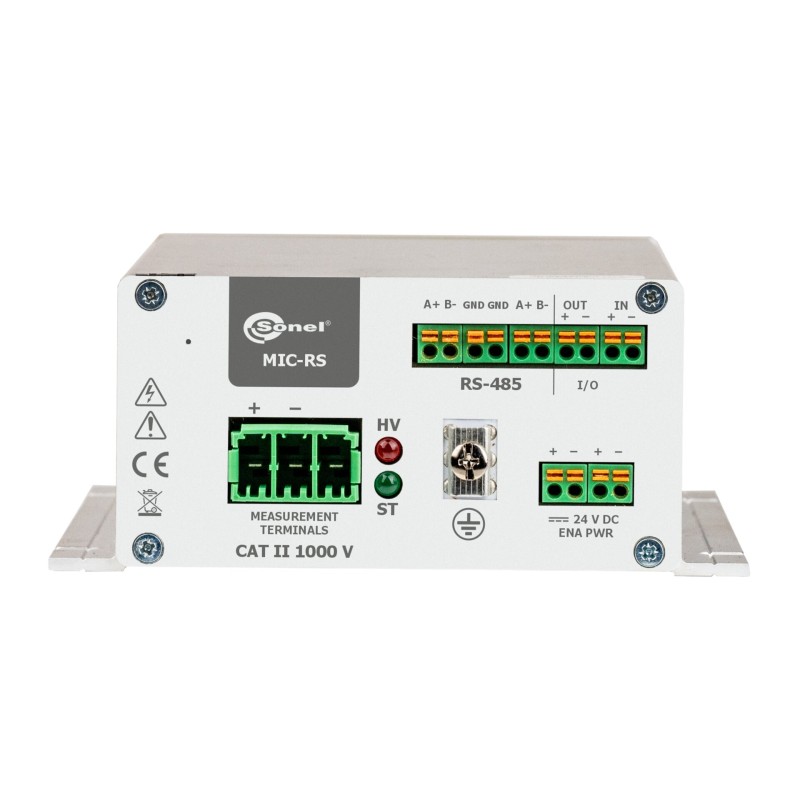

En façade, le SONEL MIC-RS Contrôleur d'isolement présente des borniers de mesure dédiés au raccordement des circuits dont l’isolement doit être surveillé, clairement identifiés par des inscriptions telles que HV et ST. À proximité, une zone est réservée aux borniers de communication (RS‑232 ou RS‑485), généralement repérés par les symboles A+/A‑ et B+/B‑, permettant l’intégration à un réseau Modbus ou à un système de communication propriétaire MIC‑RS‑SCP. Une LED de couleur verte, ou un ensemble de voyants, signale l’état de fonctionnement, la présence de l’alimentation ou les éventuelles anomalies suivant la configuration.

Sur le dessus ou la face frontale peuvent se trouver des sélecteurs, interrupteurs ou boutons de réglage permettant, selon la version et la configuration logicielle, de définir certains paramètres de base ou de réinitialiser un état d’alarme. La face arrière est équipée du système de fixation sur rail DIN, tandis que l’intérieur de l’appareil renferme les circuits de mesure de haute précision, les dispositifs de protection et les composants de communication. L’ensemble est conçu pour offrir une lecture fiable des valeurs d’isolement tout en restant simple à intégrer dans les architectures électriques existantes.

Utilisation de base

Pour une utilisation de base, le SONEL MIC-RS Contrôleur d'isolement est d’abord configuré de façon à s’adapter aux caractéristiques de l’installation surveillée : tension d’essai souhaitée (entre 50 et 1000 V), seuils d’alarme de résistance d’isolement, temporisations éventuelles ou fréquence de mesure. Ces réglages sont effectués soit via un logiciel de configuration Sonel, soit via le système de supervision communiquant en Modbus ou via le protocole MIC‑RS‑SCP, en utilisant l’interface RS‑232 ou RS‑485.

Une fois la configuration validée et sauvegardée, l’appareil réalise automatiquement les mesures de résistance d’isolement selon les paramètres choisis. Les valeurs mesurées, ainsi que la capacité du circuit après la mesure de R_ISO, sont mises à disposition sur le bus de communication, ce qui permet aux automatisations, SCADA ou enregistreurs de données de surveiller en continu l’état de l’isolement. En cas de dépassement de seuils ou de dégradation progressive des valeurs, le système peut déclencher des alarmes, enregistrer des événements et permettre une intervention préventive des équipes de maintenance avant qu’une panne ne se produise.

Entretien et sécurité

L’entretien du SONEL MIC-RS Contrôleur d'isolement se limite principalement à des inspections visuelles régulières et à la vérification du serrage des borniers. Il est recommandé de couper l’alimentation avant toute intervention, de dépoussiérer le boîtier et les zones de connexion à l’aide d’un chiffon sec ou d’un pinceau antistatique, et de vérifier qu’aucune trace de corrosion, d’échauffement ou de dommage mécanique n’est visible. Toute anomalie doit entraîner la mise hors service de l’appareil jusqu’à l’avis d’un technicien qualifié.

Pour garantir un niveau de sécurité maximal, respecter scrupuleusement les catégories de mesure (CAT II 1000 V) et les limites d’utilisation précisées par Sonel. N’utiliser l’appareil que dans des installations conformes aux normes en vigueur et s’assurer que les opérateurs sont formés aux risques électriques et aux procédures de consignation. Éviter toute modification non autorisée, utiliser exclusivement des accessoires et câbles adaptés, et se référer systématiquement à la notice officielle Sonel pour les procédures de test spécifiques, les réglages avancés et les recommandations de sécurité détaillées.
