SONEL MIC-5050 Contrôleur d'isolement

Polyvalent, robuste et d’une précision remarquable, le SONEL MIC-5050 Contrôleur d'isolement est un mégohmmètre professionnel 5 kV conçu pour les tests d’isolement haute valeur jusqu’à 20 TΩ, idéal pour le contrôle réglementaire des installations, la maintenance préventive des moteurs, câbles et transformateurs, ainsi que les diagnostics exigeants en environnement industriel perturbé.

Conçu pour durer sur le terrain, le SONEL MIC-5050 Contrôleur d'isolement est intégré dans un coffret robuste à parois épaisses, doté de fermetures renforcées et de protections d’angle absorbant les chocs, adapté aux chantiers comme aux postes électriques haute tension. Les matériaux plastiques techniques utilisés pour le boîtier résistent aux rayures, à l’humidité et aux variations de température, tandis que les finitions mates limitent les reflets à l’écran en extérieur. Les composants internes de mesure, protégés contre les surtensions et les décharges transitoires, sont dimensionnés pour offrir une stabilité à long terme des mesures, réduisant la dérive et la nécessité de recalibrages fréquents. L’appareil répond aux exigences élevées de compatibilité électromagnétique et s’intègre dans une démarche d’utilisation durable grâce à sa batterie rechargeable à longue autonomie, qui limite le remplacement des consommables.

Au quotidien, le SONEL MIC-5050 Contrôleur d'isolement trouve naturellement sa place dans la valise d’un électricien industriel, d’un technicien de maintenance ou d’un ingénieur en essais haute tension, pour contrôler l’état d’isolement de câbles multiconducteurs, de moteurs, de transformateurs, de tableaux BT/HT et de réseaux de distribution. La large plage de tension d’essai de 50 V à 5 kV, paramétrable finement, permet d’adapter précisément le test au type d’équipement à diagnostiquer, tout en bénéficiant d’indicateurs avancés comme l’indice de polarisation (PI), le coefficient d’absorption diélectrique (DAR) ou la décharge diélectrique (DD) pour anticiper les défauts d’isolement avant qu’ils ne provoquent des arrêts de production coûteux. L’ergonomie du grand écran, les signalisations sonores périodiques et la mémoire interne de 8 Mo facilitent la traçabilité des mesures, la rédaction de rapports et la conformité aux normes de contrôle de la protection contre les chocs électriques, ce qui apporte sérénité, gain de temps et fiabilité à chaque campagne de tests.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-5050 Contrôleur d'isolement

Installation et mise en service

Avant la première utilisation du SONEL MIC-5050 Contrôleur d'isolement, il est essentiel de préparer l’appareil et son environnement de travail de manière structurée. Commencer par ouvrir le coffret de transport, retirer délicatement le contrôleur et vérifier l’intégrité visuelle du boîtier, de l’écran et des cordons de mesure fournis. Placer l’appareil sur une surface stable, sèche, non conductrice et dégagée, à l’abri des projections d’eau et des sources de chaleur excessives. Charger complètement la batterie à l’aide du chargeur adapté jusqu’à ce que l’indicateur de charge signale la fin du cycle, afin de bénéficier de l’autonomie maximale d’environ 5 heures de mesures. Avant tout raccordement à une installation, s’assurer que l’installation à tester est hors tension, verrouillée et consignée, conformément aux procédures de sécurité en vigueur, puis vérifier l’absence de tension avec un vérificateur dédié. Une fois ces précautions prises, l’appareil peut être mis sous tension grâce au bouton marche/arrêt et la langue d’affichage, l’heure et les paramètres de base peuvent être configurés selon les besoins du site.

Présentation des composants

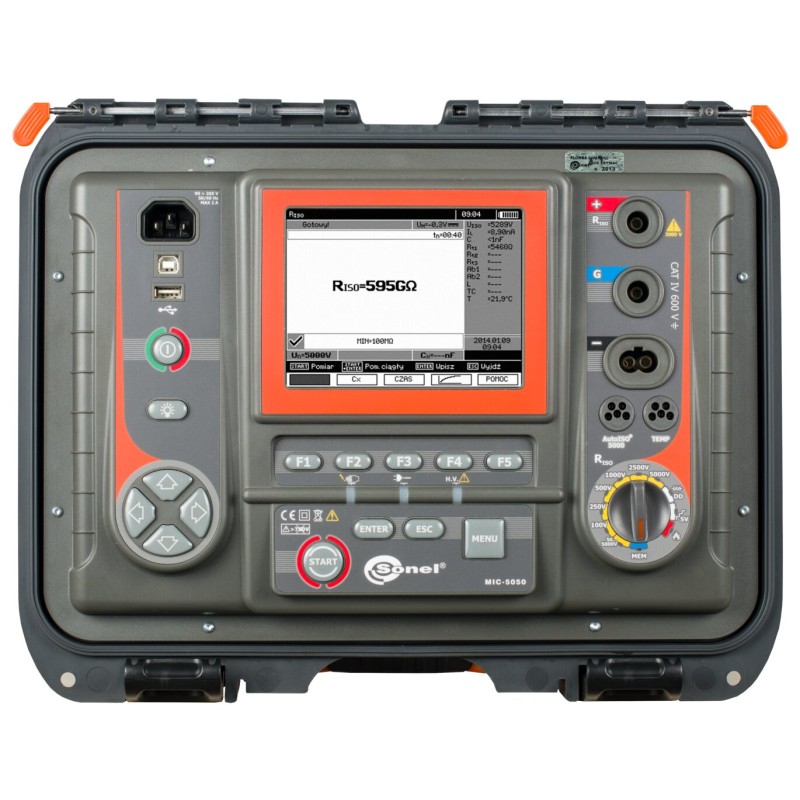

Le SONEL MIC-5050 Contrôleur d'isolement se présente sous la forme d’un instrument portatif logé dans une mallette solide, dont le couvercle protège l’écran et le clavier pendant le transport. Sur la face avant, le grand écran LCD central affiche les valeurs de résistance d’isolement, de courant de fuite, de tension, de capacité ainsi que les indicateurs d’état (niveau de batterie, mode de filtrage, mémoire, temps de test, etc.). À gauche et sous l’écran se trouvent des touches de fonction et de navigation qui permettent de paramétrer les tensions de test, les temps T1–T2–T3, de sélectionner les modes PI, DAR, DD ou tension d’échelon, et de parcourir les menus avancés. Sur le côté droit, un sélecteur rotatif donne un accès rapide aux fonctions principales, comme les tests d’isolement, la mesure de tension ou l’accès à la mémoire interne. Les bornes de connexion pour les cordons de test sont clairement identifiées par des couleurs et des pictogrammes, facilitant la configuration en mode 2 ou 3 fils. Des connecteurs dédiés sont prévus pour l’adaptateur AutoISO-5000 optionnel utilisé pour la mesure automatique de câbles multiconducteurs et pour la sonde de température ST-1. Des témoins lumineux complètent l’interface en signalant l’état de mesure, la présence de tension externe ou le déclenchement de protections internes.

Utilisation de base

Pour réaliser une mesure d’isolement standard avec le SONEL MIC-5050 Contrôleur d'isolement, commencer par sélectionner le mode de mesure correspondant à l’application à l’aide du sélecteur rotatif, généralement « résistance d’isolement ». Raccorder ensuite les cordons de test aux bornes de l’appareil en suivant le schéma 2 fils ou 3 fils recommandé pour limiter les fuites de surface, puis connecter les pointes ou pinces à l’équipement à tester en respectant la polarité et en veillant à de bons contacts mécaniques. Définir la tension d’essai souhaitée (par exemple 500 V, 1000 V, 2500 V ou 5000 V) ainsi que la durée de test, ou laisser l’appareil en mode de mesure continue en surveillant la stabilisation de la résistance. Lancer la mesure via la touche de démarrage : l’appareil applique alors la tension, mesure en temps réel la résistance d’isolement et, si activé, calcule automatiquement les indices PI, DAR ou la décharge diélectrique. Les signaux sonores toutes les 5 secondes aident à repérer les instants T1 et T2, ce qui simplifie la lecture des valeurs clés. En fin de test, le contrôleur assure la décharge automatique de la capacité de l’objet mesuré, puis revient à l’état de repos. Les résultats peuvent ensuite être mémorisés dans l’une des 990 cellules disponibles, avec référence, date et heure, pour un transfert ou un reporting ultérieur. En complément, la fonction de mesure de tension jusqu’à 1500 V AC/DC permet de vérifier l’absence de tension avant les essais, tandis que les filtres numériques améliorent la stabilité des mesures sur sites fortement perturbés.

Entretien et sécurité

Un entretien simple et régulier garantit la fiabilité du SONEL MIC-5050 Contrôleur d'isolement sur toute sa durée de vie. Après chaque intervention, nettoyer l’appareil avec un chiffon doux légèrement humide, sans solvants agressifs, en portant une attention particulière aux bornes de connexion et aux cordons, qui doivent rester propres et exempts d’oxydation. Vérifier périodiquement l’état mécanique des câbles, pinces et pointes de touche, et les remplacer en cas de fissures, d’isolants abîmés ou de conducteurs apparents. Maintenir la batterie en bon état en évitant les décharges complètes prolongées et en effectuant des recharges régulières, surtout en cas de stockage de longue durée. Sur le plan sécurité, toujours respecter les niveaux de tension admissibles de l’installation et de l’appareil, ne jamais toucher les parties nues sous tension pendant un test, et rester à distance des pièces conductrices pendant l’application des 5 kV. En cas de détection de tension externe par le contrôleur, interrompre immédiatement la procédure et identifier la source avant de poursuivre. Il est recommandé de faire vérifier périodiquement l’étalonnage dans un laboratoire agréé, notamment si l’appareil est utilisé pour des contrôles réglementaires ou des essais d’acceptation. Enfin, ranger systématiquement l’instrument dans son coffret, à l’abri de l’humidité, de la poussière et des chocs, pour préserver ses caractéristiques métrologiques et sa longévité.
