Contrôleur d'appareillages multifonctions Sefram MI3365

Conçu pour les environnements industriels exigeants, le Contrôleur d'appareillages multifonctions Sefram MI3365 est un analyseur professionnel haute précision dédié au test de sécurité électrique des équipements portables, fixes, médicaux, triphasés et de soudage, intégrant test de continuité jusqu’à 25 A, mesures d’isolement, de courants de fuite, de DDR et de puissance avec séquences automatiques programmables pour une traçabilité totale conforme aux normes EN 50678, EN 50699 et IEC/EN 62353.

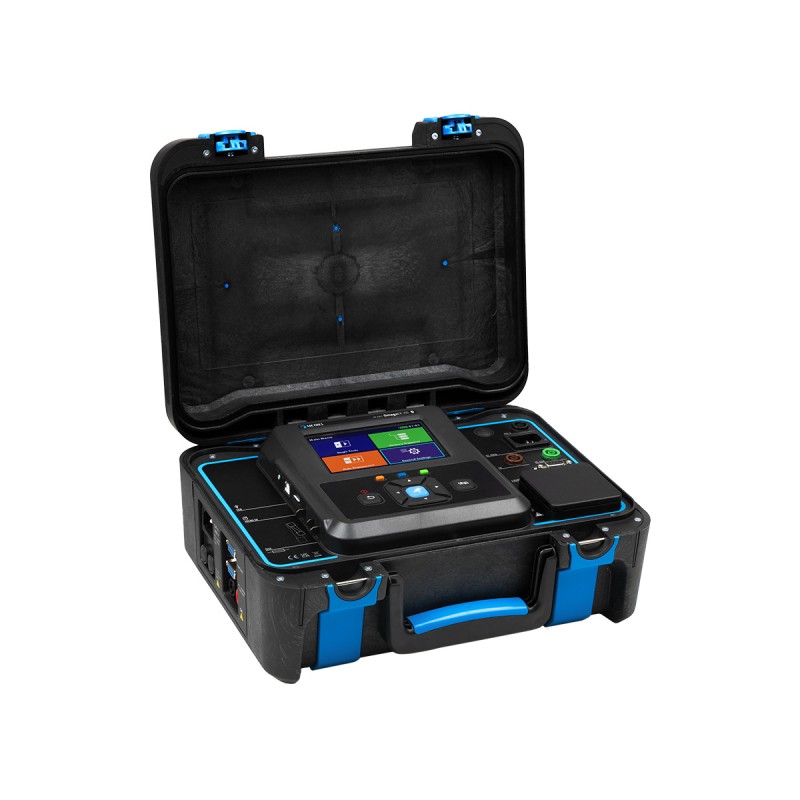

Logé dans une mallette rigide renforcée, à coque extérieure robuste et résistante aux chocs, ce contrôleur multifonctions bénéficie d’une conception pensée pour durer, même en utilisation intensive sur chantier ou en environnement industriel. Le boîtier est protégé par des angles renforcés, des fermetures solides et un système d’amortissement interne qui préserve l’électronique de mesure des vibrations et impacts. Les connecteurs sont sélectionnés pour leur endurance aux cycles de branchement répétés, tandis que l’interface à écran couleur tactile est protégée par une surface durcie, simple à nettoyer, et résistante aux rayures. Les matériaux employés répondent aux exigences européennes de sécurité et de respect de l’environnement, pour un instrument à la fois performant, pérenne et responsable.

Sur le terrain, le Contrôleur d'appareillages multifonctions Sefram MI3365 accompagne les techniciens de maintenance, bureaux de contrôle et services QHSE dans la vérification régulière des machines et équipements : ateliers de production, parcs de machines de soudage, installations triphasées, dispositifs médicaux, tableaux avec DDR intégrés. Les séquences automatiques AUTOSEQUENCE® guident l’utilisateur pas à pas, réduisent les risques d’erreurs et accélèrent les campagnes de test répétitives. Résultat : des mesures fiables, une conformité réglementaire facilitée, un gain de temps substantiel et une tranquillité d’esprit renforcée lors des audits ou inspections clients. Les comptes utilisateurs intégrés permettent de structurer les accès et d’augmenter la confiance dans les résultats, même au sein d’équipes nombreuses.

Spécifications Techniques

Guide d'utilisation : Contrôleur d'appareillages multifonctions Sefram MI3365

Installation et mise en service

Avant toute intervention, placer la mallette du Contrôleur d'appareillages multifonctions Sefram MI3365 sur une surface stable, sèche et propre, à l’abri des projections d’eau et des sources de chaleur. Ouvrir soigneusement le couvercle, vérifier l’intégrité des cordons, des adaptateurs et des sondes fournis, puis contrôler que la tension d’alimentation locale correspond aux indications figurant sur la plaque signalétique de l’appareil. Raccorder ensuite le contrôleur au secteur à l’aide du câble prévu et enclencher l’interrupteur principal ou le bouton d’allumage. Au premier démarrage, régler la langue, la date, l’heure et, le cas échéant, créer les comptes utilisateurs nécessaires pour sécuriser l’accès. Il est recommandé de lire attentivement le manuel Sefram et de prendre connaissance des limitations d’utilisation, des niveaux de tension admissibles et des consignes de sécurité propres aux environnements à risques (locaux médicaux, ateliers de soudage, zones ATEX, etc.) avant d’effectuer le moindre test.

Présentation des composants

Le Contrôleur d'appareillages multifonctions Sefram MI3365 se compose d’un module principal intégré dans une mallette rigide, combinant l’unité de mesure, l’interface utilisateur et les borniers de connexion. En façade, l’écran couleur sert de centre de contrôle, accompagné de touches de navigation et de boutons de fonction permettant l’accès direct aux principaux types de tests (continuité, isolement, fuite, DDR, puissance, polarité). Sur le panneau de connexion se trouvent les bornes pour la mesure de continuité et d’isolement, les prises dédiées aux essais d’appareils portables, les connecteurs pour sondes de courant ou pinces et les interfaces destinées au raccordement des équipements triphasés ou de soudage. Les étiquettes et pictogrammes en façade indiquent clairement la nature de chaque entrée, réduisant le risque d’erreurs de branchement. Selon la variante (MI3365, MI3365F ou MI3365M), certains connecteurs supplémentaires sont disponibles pour les fonctionnalités spécifiques, notamment dans le domaine médical.

Utilisation de base

Pour réaliser un test standard, sélectionner d’abord le type d’équipement à contrôler dans le menu principal du Contrôleur d'appareillages multifonctions Sefram MI3365 : appareil portable, machine fixe, équipement médical, appareil triphasé ou poste de soudage. L’appareil propose ensuite un choix de séquences AUTOSEQUENCE® prédéfinies conformes aux normes EN 50678, EN 50699 ou IEC/EN 62353, ce qui simplifie la procédure pour un utilisateur débutant. Raccorder l’équipement à tester aux bornes et prises appropriées, en suivant le schéma affiché à l’écran, puis lancer la séquence. Le contrôleur enchaîne automatiquement les tests requis : continuité de PE, isolement, courant de fuite, éventuellement test de DDR, mesures de puissance et de polarité. Les résultats sont affichés sous forme de valeurs chiffrées et d’indications de conformité (succès/échec) par rapport aux seuils normatifs. L’utilisateur peut enregistrer les mesures, les associer à un identifiant d’équipement ou de site, puis transférer les données vers un PC via le logiciel Metrel ES Manager pour éditer des rapports d’essais détaillés.

Entretien et sécurité

Pour prolonger la durée de vie du Contrôleur d'appareillages multifonctions Sefram MI3365, il convient de le conserver dans sa mallette de transport lorsqu’il n’est pas utilisé, à l’abri de l’humidité excessive, de la poussière et des températures extrêmes. Nettoyer régulièrement le boîtier et l’écran avec un chiffon doux légèrement humide, sans solvants agressifs, et inspecter fréquemment les cordons de mesure et les connecteurs pour repérer toute usure, fissure ou déformation. Ne jamais utiliser l’appareil si un cordon de test est endommagé ou si le boîtier présente des signes de choc important. Avant de connecter un équipement, vérifier que celui-ci est correctement débranché du réseau lorsqu’un test hors tension est exigé, et respecter les distances de sécurité lors des essais de claquage à 1500 V ou 3000 V. Toute intervention interne, calibration ou réparation doit être confiée à un service agréé afin de maintenir la conformité aux normes et la précision métrologique. En suivant ces bonnes pratiques, l’utilisateur assure non seulement sa sécurité, mais aussi la fiabilité à long terme des campagnes de mesure.
