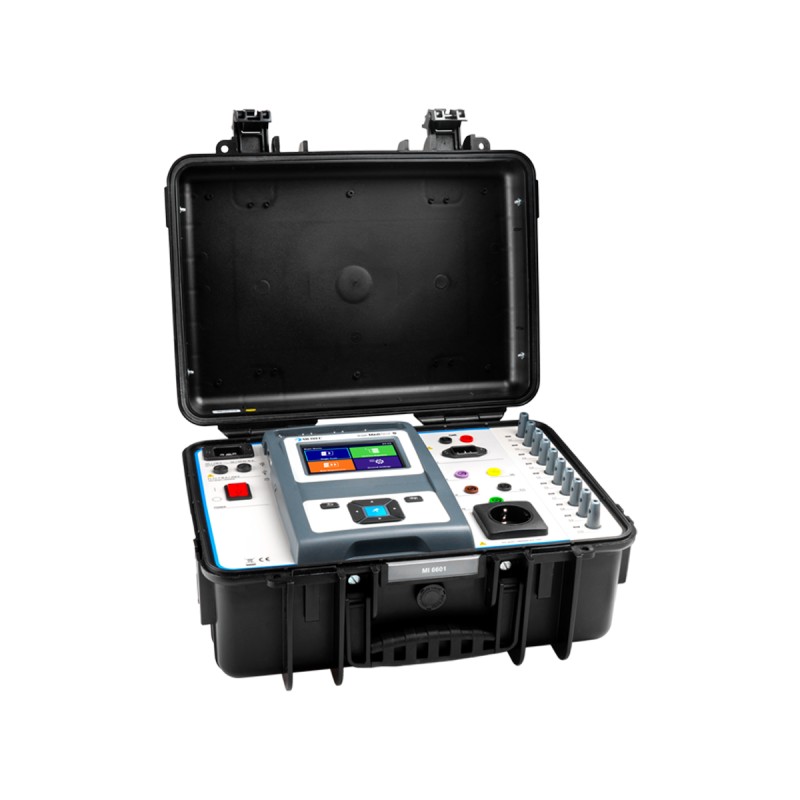

MediTest Sefram MI6601

Conçu pour la vérification rigoureuse des équipements médicaux selon les normes IEC/EN 60601, IEC/EN 62353, AS/NZS 3551, EN 50678 et EN 50699, le testeur de sécurité électrique MediTest Sefram MI6601 associe une mesure de haute précision (résolution courants de fuite à 1 µA) à une ergonomie de terrain dans une valise robuste compacte et connectée (USB, RS232, Ethernet).

Logé dans une valise portable antichoc à fermeture renforcée, ce testeur médical profite d’une coque externe rigide protégée contre les poussières et les projections (indice IP40 en utilisation, IP65 valise fermée), de protections internes contre les surtensions et de composants électroniques professionnels dimensionnés pour un usage intensif en hôpital, laboratoire ou atelier technique, limitant l’usure prématurée et garantissant une stabilité métrologique durable.

Au quotidien, le MediTest Sefram MI6601 s’utilise aussi bien en développement et production de dispositifs médicaux que pour la maintenance préventive, la mise en service ou les vérifications périodiques en biomédical, avec des séquences de tests automatiques, des contrôles manuels point à point, la mesure de la puissance consommée des appareils et un large écran tactile couleur 4,3" qui facilite le travail, réduit le stress opérationnel et sécurise la traçabilité grâce au pilotage possible depuis PC via le logiciel Metrel Medical Electrical Safety Manager.

Spécifications Techniques

Guide d'utilisation : MediTest Sefram MI6601

Installation et mise en service

Pour installer le MediTest Sefram MI6601, commencer par positionner la valise sur une surface stable, sèche et dégagée, puis ouvrir entièrement le couvercle afin d’assurer une bonne ventilation et une visibilité optimale de l’écran tactile. Sélectionner ensuite la tension secteur adaptée à l’environnement (115 V ou 230 V AC, 50/60 Hz) et raccorder le cordon d’alimentation à une prise protégée, reliée à la terre et conforme aux normes en vigueur dans l’établissement de santé ou le laboratoire.

Avant la première mise sous tension, vérifier l’intégrité visuelle des câbles de test, des adaptateurs et des connecteurs universels pour éviter tout risque de faux contact ou d’échauffement. Une fois ces contrôles visuels effectués, mettre le testeur sous tension via l’interrupteur dédié, laisser le temps au système d’autotest interne de se lancer, puis sélectionner la langue et les paramètres de base depuis le menu de configuration, notamment le format de date/heure et les options de sauvegarde des résultats.

Pour l’intégration dans un système de traçabilité numérique, connecter le MediTest Sefram MI6601 à un PC via USB, RS232 ou Ethernet, et installer le logiciel Metrel Medical Electrical Safety Manager. Ce logiciel permet de créer des séquences automatisées, de récupérer les rapports de mesures et d’archiver les historiques par numéro d’inventaire ou service hospitalier, simplifiant ainsi la conformité aux plans de maintenance préventive et aux exigences réglementaires internes.

Présentation des composants

En façade, l’élément central est l’écran couleur TFT de 4,3 pouces, tactile, qui affiche clairement les menus de sélection, les valeurs mesurées, les limites de conformité et les messages de diagnostic. Autour de l’écran se trouvent plusieurs touches de fonction de couleurs distinctes qui facilitent l’accès direct aux tests de base, à la navigation dans les menus, à la validation des séquences et à l’arrêt immédiat d’une mesure en cours en cas de doute sur le branchement ou le comportement de l’équipement testé.

Sur le panneau de connexions, plusieurs bornes universelles configurables sont disponibles (jusqu’à 10), pouvant être paramétrées en parties appliquées, parties reliées à la terre ou parties flottantes, ce qui permet de reproduire fidèlement les configurations de test exigées par les normes IEC/EN 60601 et IEC/EN 62353. À proximité se situent les connecteurs destinés aux cordons secteur des dispositifs médicaux, ainsi que les prises spécifiques pour les tests de cordons IEC, les mesures de tension de contact et les contrôles point à point, utiles pour vérifier les liaisons d’équipotentialité.

Les interfaces de communication – USB, RS232 et Ethernet – sont regroupées sur un côté de l’appareil et marquées par des pictogrammes explicites afin d’éviter toute confusion lors de l’intégration dans un poste de travail biomédical. L’ensemble est protégé dans une valise robuste qui intègre également les poignées de transport, les fermetures sécurisées et les logements permettant de ranger les câbles de test, ce qui limite les risques de perte d’accessoires et prolonge leur durée de vie.

Utilisation de base

Pour lancer un test simple de sécurité électrique, commencer par identifier le type d’appareil médical à contrôler et la norme de référence applicable dans le service (par exemple IEC/EN 62353 pour les tests périodiques). Raccorder le cordon secteur de l’équipement au MediTest Sefram MI6601, puis connecter les parties appliquées, les parties métalliques accessibles et les points de terre à l’aide des cordons fournis, en se référant aux schémas de principe affichés à l’écran ou dans la documentation technique de l’appareil.

Depuis le menu principal, sélectionner le mode de test souhaité : séquence automatique préprogrammée, essai selon une norme spécifique ou tests manuels. Dans le cas d’une séquence automatique, choisir le gabarit adapté à la catégorie d’appareil (ex : dispositif de type CF, BF ou B) et vérifier les limites affichées. Lancer ensuite la séquence : le testeur enchaîne alors les mesures de résistance de terre de protection (200 mA ou 25 A AC), d’isolement (250 V ou 500 V DC), de courant de fuite (AC, DC, TRMS) et les contrôles de tension de contact, tout en indiquant à l’écran le déroulement et l’état de conformité.

Pour une utilisation plus avancée, il est possible d’ajuster les paramètres de test, de créer ses propres séquences en fonction des protocoles internes de l’établissement et de sauvegarder chaque campagne avec le numéro d’inventaire de l’équipement médical. Les résultats peuvent être exportés vers un PC via USB ou Ethernet pour intégration aux dossiers techniques, ce qui facilite les audits, les inspections réglementaires et la planification de la maintenance préventive.

Entretien et sécurité

L’entretien courant du MediTest Sefram MI6601 repose sur un nettoyage régulier de la valise, de l’écran tactile et des connecteurs de test avec un chiffon doux légèrement humidifié, non pelucheux, et des produits compatibles avec les environnements médicaux (sans solvants agressifs). Il est conseillé de vérifier périodiquement l’état des cordons, pinces et adaptateurs, en remplaçant immédiatement tout câble présentant une gaine endommagée, un connecteur déformé ou des signes d’échauffement pour préserver la fiabilité des mesures.

Pour garantir la sécurité de l’utilisateur comme celle du patient, les tests doivent toujours être réalisés sur un équipement médical correctement identifié, dans une zone délimitée, et selon les procédures internes de l’établissement. Le testeur doit être relié à une alimentation secteur mise à la terre, et les limites de courant de fuite, de résistance de terre et d’isolement doivent être comprises avant le démarrage des essais. En cas de comportement anormal de l’appareil testé (bruit, odeur, échauffement), interrompre immédiatement la séquence et isoler le dispositif.

Il est recommandé de faire vérifier et étalonner régulièrement le MediTest Sefram MI6601 par un centre de service agréé, afin de maintenir sa traçabilité métrologique et de rester conforme aux exigences qualité et réglementaires. Lorsqu’il n’est pas utilisé, l’appareil doit être stocké dans sa valise fermée, dans un environnement sec, à l’abri des chocs, des variations brutales de température et de l’humidité excessive, ce qui prolonge la durée de vie des composants électroniques et mécaniques.
