testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible

Conçu pour les frigoristes et techniciens CVC les plus exigeants, le testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible offre une détection ultra sensible (jusqu’à 3 g/an) des gaz HCFC, HFC, HFO, HCFO et HC comme le R290, avec affichage numérique en ppm et barregraphe pour localiser rapidement la moindre fuite sur les systèmes de climatisation et de réfrigération.

Le boîtier du testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible est réalisé en plastique robuste et résistant aux chocs, pensé pour les interventions quotidiennes sur chantier comme en atelier, tandis que la sonde flexible à col de cygne de 330 mm est renforcée pour supporter les flexions répétées dans les zones difficiles d’accès. La conception est conforme à la norme DIN EN 14624, gage de fiabilité métrologique, et le capteur de réfrigérant remplaçable prolonge la durée de vie de l’appareil au-delà des 2 ans annoncés en conditions normales d’utilisation. L’électronique de mesure est protégée par une coque ajustée et un capuchon de protection, et l’alimentation par piles alcalines AA réduit la production de déchets liés aux batteries spéciales, ce qui s’inscrit dans une démarche plus responsable et durable.

Sur le terrain, le testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible devient rapidement un allié de confiance : il s’emporte partout grâce à sa sacoche fournie, s’utilise aisément dans les faux plafonds, les centrales de traitement d’air, les vitrines réfrigérées ou encore les groupes froids compacts, et permet de vérifier l’étanchéité des installations neuves comme des systèmes existants lors de la maintenance préventive. La détection rapide (temps de réponse inférieur à 2 secondes) réduit le temps passé devant chaque installation, limite les pertes de fluide frigorigène, évite les retours d’appels coûteux et contribue à un environnement de travail plus serein, où les risques de fuites invisibles sont maîtrisés. Son affichage clair, à la fois numérique et graphique à barres, aide les techniciens débutants comme expérimentés à interpréter instantanément le niveau de fuite et à communiquer facilement les résultats à leurs clients ou à leurs équipes.

Spécifications Techniques

Guide d'utilisation : testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible

Installation et mise en service

Avant la première utilisation, commencer par déballer soigneusement le testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible et vérifier que tous les éléments sont présents : appareil de mesure, capteur de réfrigérant déjà monté ou à monter, sonde flexible, piles alcalines AA, capuchon de protection et sacoche de transport. Insérer ensuite les trois piles AA dans le compartiment prévu à l’arrière de l’appareil en respectant la polarité indiquée. Une fois l’alimentation en place, refermer le couvercle pour assurer une bonne protection contre la poussière et l’humidité ambiante. Avant de démarrer une session de mesure, laisser l’appareil s’acclimater quelques minutes à la température du lieu d’intervention, en particulier si le passage entre intérieur et extérieur est important, afin de garantir une stabilité optimale du capteur. Mettre l’appareil sous tension à l’aide du bouton principal et attendre la fin de la phase d’auto-test et de stabilisation, indiquée à l’écran, avant d’approcher la sonde d’une installation contenant du fluide frigorigène.

Présentation des composants

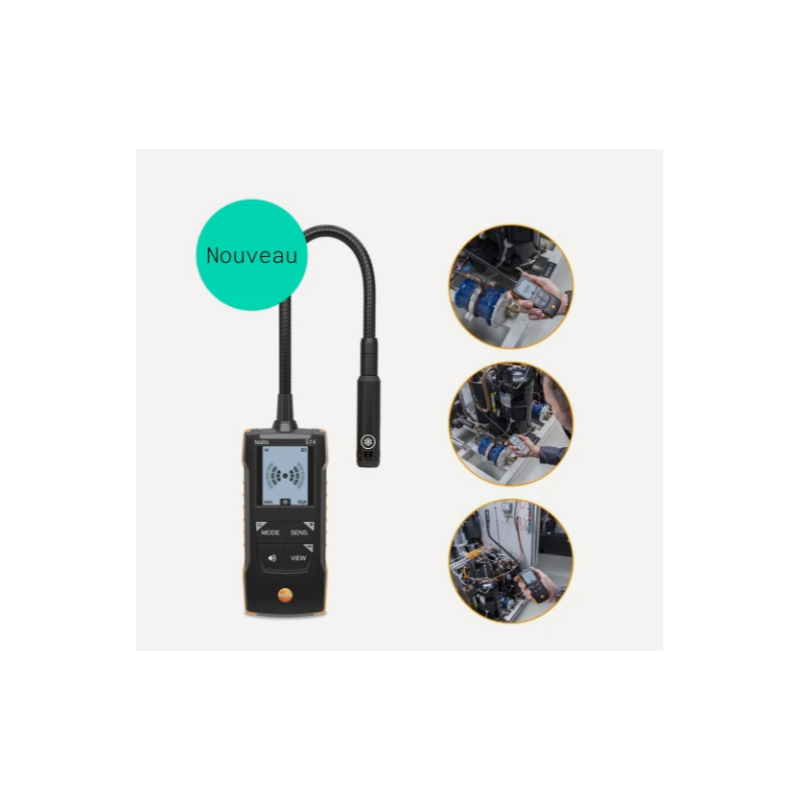

Le testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible se compose d’un boîtier compact qui tient facilement en main, d’un écran d’affichage clair et de plusieurs touches de commande en façade, dont une touche orange bien visible pour la mise en marche, l’arrêt ou la sélection de modes. L’écran combine lecture numérique en ppm et barregraphe afin de visualiser en temps réel l’intensité de la fuite. La sonde flexible à col de cygne, d’une longueur de 330 mm, est reliée au haut de l’appareil et permet d’atteindre des zones difficiles d’accès, comme l’arrière d’un évaporateur, l’intérieur d’un coffret technique ou le dessous d’un serpentins. En bout de sonde se trouve le capteur de réfrigérant, élément central de la mesure, protégé par un capuchon lorsqu’il n’est pas utilisé. Le compartiment à piles est situé au dos du boîtier, de même que certains marquages et informations réglementaires. L’ensemble est livré dans une sacoche pratique, qui facilite le transport et limite les risques de chocs pendant les déplacements.

Utilisation de base

Pour réaliser une recherche de fuite avec le testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible, commencer par mettre l’appareil sous tension et sélectionner le mode de sensibilité adapté à la situation : le mode haute sensibilité (3 g/an) pour une recherche fine de microfuites et le mode basse sensibilité (14 g/an) pour une première localisation sur de gros volumes ou en présence de concentrations élevées de fluide. Laisser l’appareil se calibrer à l’air ambiant, puis approcher lentement le bout de la sonde de la zone suspectée, en balayant progressivement les raccords, brides, vannes, soudures, liaisons frigorifiques, détendeurs et regards. Se déplacer à une vitesse régulière et lente, à quelques millimètres seulement des surfaces, sans toucher directement les pièces chaudes. Observer simultanément la valeur numérique en ppm et la montée du barregraphe : une augmentation nette du signal indique la proximité d’une fuite. Ajuster ensuite la position de la sonde pour cerner au plus près le point précis de fuite. Après avoir terminé les contrôles, éloigner la sonde de la zone contaminée pour permettre au capteur de revenir à zéro, puis éteindre l’appareil pour préserver l’autonomie des piles.

Entretien et sécurité

Pour garantir la fiabilité des mesures et la longévité du testo 514 - Détecteur de fuites de fluides frigorigènes avec sonde flexible, adopter quelques gestes simples d’entretien et respecter des consignes de sécurité élémentaires. Conserver l’appareil dans sa sacoche à l’abri de l’humidité, des poussières épaisses et des températures extrêmes lorsqu’il n’est pas utilisé. Remettre systématiquement le capuchon de protection sur le capteur en bout de sonde afin de limiter l’encrassement et les chocs. Nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni jets d’eau directs. Surveiller régulièrement l’état des piles : en cas de baisse d’autonomie ou d’affichage faible, remplacer les trois piles AA par des modèles alcalins de qualité pour garantir environ 10 heures d’utilisation. Le capteur a une durée de vie moyenne de deux ans dans des conditions normales d’utilisation ; au-delà, planifier son remplacement afin de conserver la même sensibilité de détection. Ne jamais utiliser l’appareil dans des atmosphères potentiellement explosives ou au contact de flammes nues, même si certains fluides détectés sont inflammables, et respecter scrupuleusement les réglementations en vigueur sur la manipulation des gaz frigorigènes et la protection de l’environnement.
