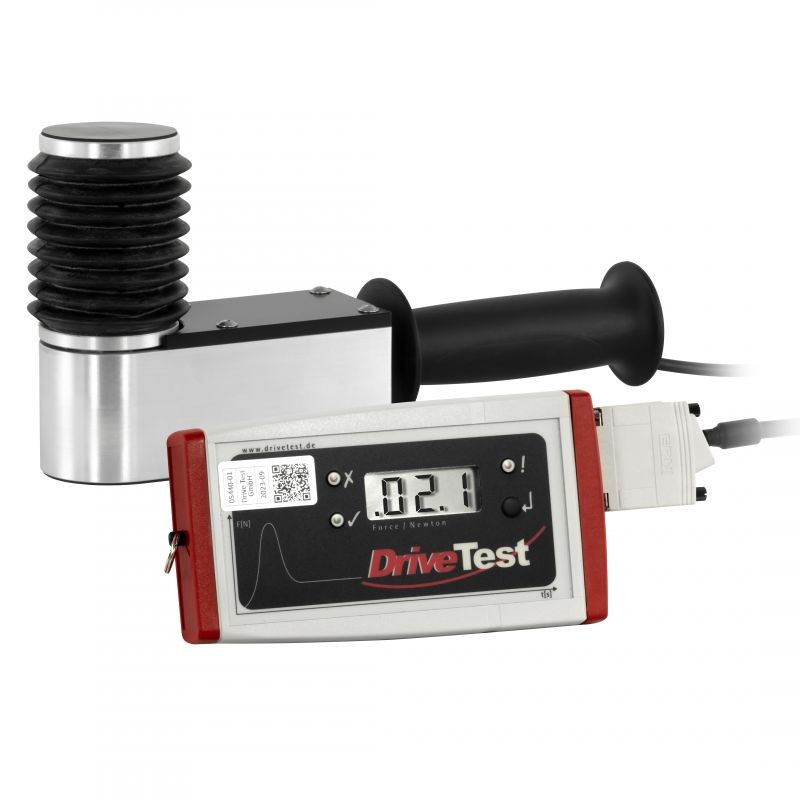

Mesureur de force de fermeture FM300

Le mesureur de force de fermeture FM300 est un dispositif électronique conçu pour contrôler la force de pincement des portes d’ascenseurs et des systèmes de sécurité intégrés dans les machines. Il est utilisé pour les inspections finales des nouvelles installations ainsi que pour les contrôles périodiques. Sa conception robuste et précise garantit des mesures fiables, même après des années d’utilisation dans des environnements exigeants.

Lors des cycles de mesure sur plusieurs portes ou portails, la rapidité et la simplicité d’utilisation sont essentielles. Le FM300 est accompagné du logiciel PinchPilot, qui réduit considérablement le temps de mesure et de documentation. En quelques étapes, il permet de mesurer un système complet, d’afficher les valeurs sous forme de tableau et de les sauvegarder dans une base de données. Le dispositif propose également des interfaces adaptées comme Microsoft® DLL ou National Instruments® LabVIEW, facilitant son intégration dans des séquences de tests automatisés.

Caractéristiques principales :

• Conforme aux normes EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015 et EN 14120

• Plage de mesure : 0 à 750 N, précision ±3 N ou 3 % de la valeur

• Rigidité : 25 N/mm, largeur : 145-510 mm, diamètre : 58 mm

• Principe de mesure : jauge de déformation

• Dimensions : 290 x 140 x 60 mm, poids : 1,7 kg

Le module externe SEB2 inclut un écran LCD avec indicateurs LED et touches de contrôle, la possibilité de mesurer via PC, une mémoire pour 100 valeurs avec date et heure, un affichage de la valeur maximale et de la force effective, ainsi qu’une LED d’évaluation indiquant OK ou not OK.

Le logiciel PinchPilot permet :

• La représentation graphique des courbes de force

• Le calcul des valeurs caractéristiques

• L’évaluation selon différentes directives ou directives personnalisées

• L’impression des protocoles et l’exportation des données (Excel, CSV, PDF)

• Disponible en plusieurs langues : DE / EN / IT / FR / ES

Contenu de livraison :

• FM300 avec câble de 2,5 m

• Module externe SEB2

• Pile de 9 V

• Mallette de transport rembourrée

• Câble USB

• Mémoire USB avec logiciel PinchPilot et documentation

• Manuel d’utilisation

• Certificat d’étalonnage ISO
