Analyseur de qualité de puissance Classe A – MI2992EU – Metrel

Conçu pour les diagnostics les plus exigeants en milieu industriel et tertiaire, l’analyseur de qualité de puissance Classe A – MI2992EU – Metrel est un instrument portable triphasé haut de gamme conforme à la norme IEC 61000-4-30 Classe A, doté d’un large écran tactile couleur 10,1" et de 4 canaux de tension et 4 canaux de courant pour mesurer, enregistrer et analyser avec précision chaque paramètre électrique critique sur vos réseaux basse et moyenne tension.

Le boîtier robuste du MI2992EU associe une coque externe en plastique technique renforcé à des protections périphériques absorbant les chocs, offrant une excellente résistance aux impacts, aux vibrations et aux contraintes du terrain, tout en protégeant l’électronique de mesure haute précision de Metrel. Les finitions antidérapantes et la forme ergonomique assurent une bonne prise en main, même avec des gants, tandis que l’écran TFT couleur bénéficie d’un traitement de surface prévu pour limiter les reflets et faciliter la lecture en extérieur. La conception globale répond aux exigences de fiabilité et de sécurité des interventions sur site, avec une durée de vie optimisée et une maintenance réduite, dans une logique de limitation des remplacements prématurés et donc de l’empreinte environnementale.

Au quotidien, l’analyseur de qualité de puissance Classe A – MI2992EU – Metrel s’avère un allié précieux pour le contrôle de conformité des installations, l’optimisation énergétique, la recherche de défauts et la prévention des arrêts de production : raccordé à une armoire de distribution, un tableau général basse tension ou une ligne de process, il enregistre à long terme tensions, courants, déséquilibres, harmoniques, interharmoniques, creux, surtensions, transitoires, fluctuations rapides de tension (RVC) et courants d’appel, afin de documenter précisément l’état du réseau. Les ingénieurs, techniciens de maintenance, électriciens et auditeurs en efficacité énergétique gagnent en sérénité face aux réclamations clients, aux problématiques de compatibilité électromagnétique ou aux surconsommations inexpliquées, appuyés par des rapports clairs générés depuis le logiciel PC MPVision.

Spécifications Techniques

Guide d'utilisation : Analyseur de qualité de puissance Classe A – MI2992EU – Metrel

Installation et mise en service

Avant toute installation, s’assurer que l’environnement de travail est sécurisé : coupure éventuelle des circuits à mesurer si nécessaire, port des équipements de protection individuelle adaptés (gants isolants, lunettes, vêtements de travail), respect des procédures de consignation de l’installation. Vérifier l’intégrité visuelle de l’analyseur de qualité de puissance Classe A – MI2992EU – Metrel et des accessoires fournis, notamment des pinces de courant flexibles A 1227 et des cordons de tension.

Raccorder ensuite les cordons de tension sur les bornes de mesure prévues à cet effet, en respectant les couleurs et l’ordre de phase du réseau (L1, L2, L3 et neutre si disponible). Placer les pinces de courant A 1227 autour des conducteurs correspondants, en veillant au bon sens de pose indiqué sur la pince afin d’obtenir le signe correct du courant et du facteur de puissance. Sélectionner sur chaque pince la plage de courant adaptée (30, 300 ou 3000 A) selon l’intensité nominale attendue sur le circuit à analyser.

Mettre l’instrument sous tension, puis choisir le mode de fonctionnement désiré via l’écran tactile : mesure instantanée, enregistrement à long terme, enregistrement d’événements, ou campagne complète de qualité de puissance. Régler l’horloge interne et les paramètres régionaux si cela n’a pas encore été fait, de manière à horodater correctement tous les événements et à faciliter la comparaison des rapports avec d’autres instruments et systèmes de supervision.

Présentation des composants

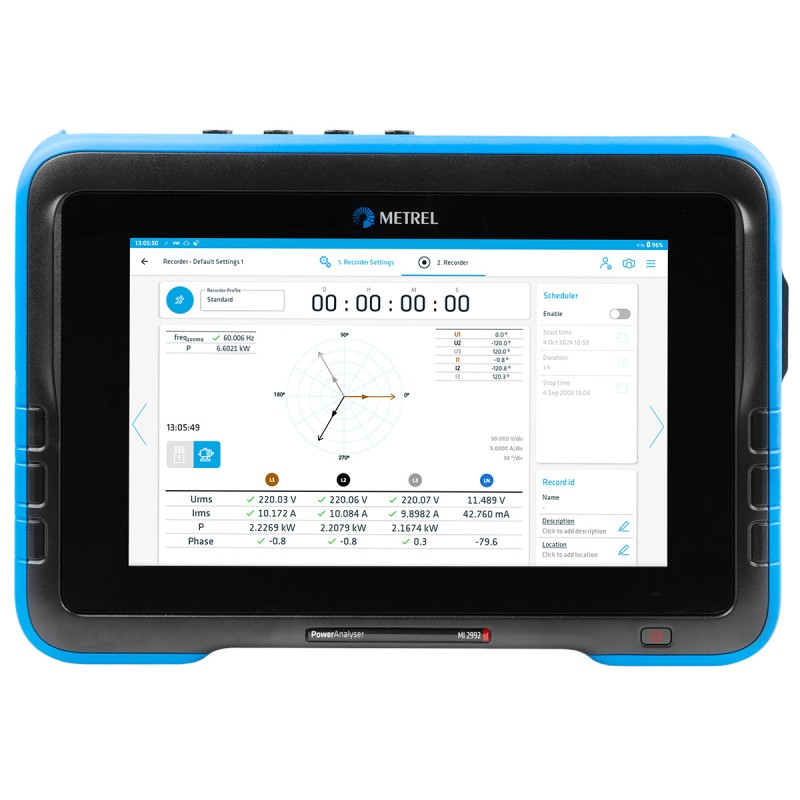

La face avant du MI2992EU est dominée par un large écran tactile couleur 10,1" qui affiche en temps réel tensions, courants, puissances, facteurs de puissance, déséquilibres, formes d’onde et spectres harmoniques. Autour de l’écran prennent place plusieurs boutons matériels latéraux permettant un accès rapide à certaines fonctions clés, comme la navigation dans les menus, la validation des réglages, la mise en marche de l’enregistrement ou l’appel des écrans de synthèse.

Sur la partie supérieure et/ou inférieure du boîtier, selon la configuration de la série, se trouvent les connecteurs de tension et de courant : bornes dédiées aux entrées tension (généralement codées par couleur) et ports pour les pinces de courant flexibles. L’appareil prévoit également des interfaces de communication destinées au transfert de données et à l’accès distant, permettant par exemple la connexion à un PC ou à un réseau local pour le pilotage via VNC Viewer.

À l’intérieur du système, différents modules électroniques assurent la mesure synchronisée des canaux, le traitement numérique du signal, la détection des événements de qualité de puissance et la mémorisation de grandes quantités de données. La mémoire interne et/ou les supports de stockage amovibles (selon configuration) accueillent les campagnes d’enregistrement. L’ensemble est protégé par un châssis robuste prévu pour supporter les contraintes d’un usage répété sur site, notamment dans les environnements industriels chargés électriquement.

Utilisation de base

Pour une première utilisation simple, sélectionner un profil de mesure standard adapté au type de réseau (triphasé 3 fils, triphasé 4 fils, réseau avec neutre, etc.) depuis le menu de configuration. L’analyseur de qualité de puissance Classe A – MI2992EU – Metrel propose ensuite des écrans de synthèse affichant les valeurs efficaces de tension et de courant, la puissance active, réactive et apparente, le facteur de puissance, la fréquence, ainsi que d’éventuels indicateurs d’alarme lorsque certaines limites définies par l’utilisateur ou par la norme sont dépassées.

Pour lancer un enregistrement de longue durée, définir la durée souhaitée, l’intervalle d’échantillonnage (jusqu’au pas minimal de 200 ms pour les enregistrements détaillés) et les paramètres d’événements à surveiller (seuils de creux, surtensions, déséquilibres, transitoires, courants d’appel, RVC). Démarrer ensuite la campagne : l’appareil logge automatiquement toutes les grandeurs électriques, ainsi que chaque événement rencontrant les critères définis, avec l’horodatage et les valeurs associées.

Une fois la mesure terminée, connecter l’analyseur au PC et utiliser le logiciel MPVision pour transférer les données. Le logiciel permet de représenter graphiquement les courbes de tension, courant, puissance, facteurs de puissance, mais aussi les spectres d’harmoniques et d’interharmoniques jusqu’au 63e rang et les suprarmoniques de 2,1 à 14,9 kHz. Il devient alors possible d’identifier l’origine d’un dysfonctionnement, de comparer les résultats aux seuils réglementaires applicables et de générer des rapports personnalisés à destination des clients, des bureaux de contrôle ou de la direction technique.

Entretien et sécurité

L’entretien courant du MI2992EU consiste principalement à garder l’appareil propre, sec et exempt de poussières conductrices. Après chaque intervention, inspecter les cordons de tension et les pinces de courant pour détecter toute trace d’usure, d’entailles dans l’isolant ou de déformation mécanique. Nettoyer le boîtier et l’écran à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de préserver les marquages et les protections de surface.

Pour garantir la sécurité de l’utilisateur, ne jamais dépasser les tensions et courants admissibles indiqués par le constructeur, ni utiliser l’appareil dans un environnement présentant des risques supplémentaires non contrôlés (atmosphère explosive, forte humidité, projection de liquides conducteurs). Toujours vérifier le bon serrage des connexions et l’absence de conducteurs dénudés avant de lancer une mesure. En cas de choc important, de chute ou de doute sur l’intégrité de l’appareil, faire contrôler le matériel par un service compétent avant toute nouvelle utilisation sur des installations sous tension.

Une calibration régulière par un laboratoire qualifié est recommandée pour conserver la traçabilité métrologique des mesures, notamment lorsque l’analyseur est utilisé dans le cadre de rapports réglementaires ou de contrats de performance énergétique. Le respect de ces consignes d’entretien et de sécurité prolongera la durée de vie de l’analyseur de qualité de puissance Classe A – MI2992EU – Metrel et assurera la fiabilité des résultats dans le temps.
