Four point fixe de l’indium - GD-2200S

Conçu pour les laboratoires de métrologie les plus exigeants, le four point fixe de l’indium - GD-2200S est un bain métallique de haute précision dédié à la réalisation du point de congélation de l’indium, offrant une stabilité de régulation de ±0,02 °C, une excellente uniformité axiale et une grande profondeur utile pour l’étalonnage de sondes et thermomètres de référence.

La structure du four point fixe de l’indium - GD-2200S repose sur un bain métallique en aluminium de qualité supérieure, choisi pour sa conductivité thermique remarquable, sa robustesse mécanique et sa résistance à la corrosion, le tout protégé par un châssis métallique rigide et ventilé. Les surfaces sont traitées pour résister aux environnements de laboratoire intensifs, limiter l’usure dans le temps et assurer une grande stabilité dimensionnelle, tandis que l’architecture interne est optimisée pour réduire les gradients thermiques et prolonger la durée de vie des composants électroniques. La conception respecte les standards modernes en matière d’efficacité énergétique et de sécurité, permettant un fonctionnement durable et fiable, jour après jour.

Le four point fixe de l’indium - GD-2200S trouve naturellement sa place dans les laboratoires d’étalonnage, centres de recherche, services qualité et ateliers de maintenance où la traçabilité des mesures de température est cruciale. Grâce à sa large ouverture de 63,5 mm et sa profondeur utile de 350 mm, il permet de loger plusieurs sondes en même temps pour un étalonnage comparatif efficace, tout en garantissant une excellente stabilité thermique dans le temps, ce qui réduit le stress des campagnes d’essais et renforce la confiance dans les résultats métrologiques. En apportant une référence de température fiable autour du point fixe de l’indium, il contribue à instaurer un climat de sérénité technique, favorise la rigueur scientifique et soutient la crédibilité des certifications et audits qualité.

Spécifications Techniques

Guide d'utilisation : Four point fixe de l’indium - GD-2200S

Installation et mise en service

Avant toute installation du four point fixe de l’indium - GD-2200S, il convient de choisir un emplacement stable, plat et résistant à la chaleur, avec un dégagement suffisant autour de l’appareil pour assurer une bonne circulation d’air. L’appareil doit être positionné dans un environnement sec, à l’abri des projections de liquides et des vibrations, et suffisamment éloigné des sources de chaleur externes qui pourraient perturber la régulation. Une fois en place, vérifier que la tension secteur disponible correspond à la plage 110–240 VAC ±10 % et utiliser un cordon d’alimentation adapté, relié à une prise correctement mise à la terre.

Après le raccordement électrique, s’assurer que l’interrupteur général est en position arrêt avant de brancher le câble secteur. Une fois l’appareil connecté, mettre le four sous tension et laisser l’électronique de commande effectuer ses vérifications internes. Avant d’insérer les sondes ou cellules de point fixe, il est recommandé de consulter la notice spécifique fournie par le fabricant pour confirmer les procédures de démarrage, les paramètres de sécurité et les limites d’utilisation. La première montée en température doit être réalisée progressivement, en surveillant l’affichage et en contrôlant que les valeurs restent cohérentes avec la consigne demandée.

Présentation des composants

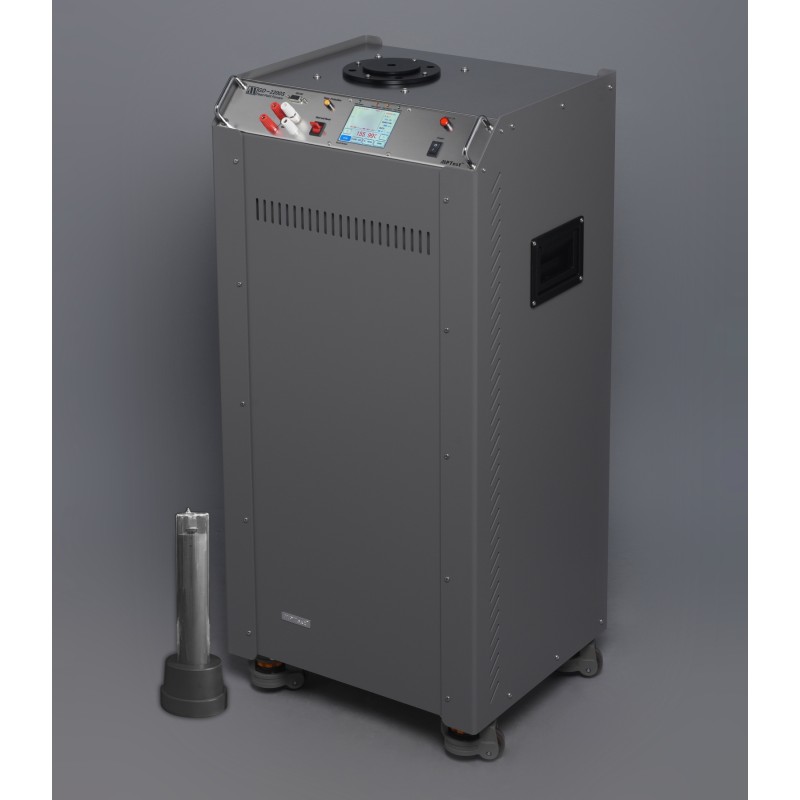

Le four point fixe de l’indium - GD-2200S se compose d’un châssis vertical intégrant le bain métallique en aluminium, l’élément chauffant, l’isolation thermique et l’électronique de commande. Sur la partie supérieure, l’ouverture circulaire de 63,5 mm de diamètre donne accès à la zone utile dans laquelle sont introduites les cellules de point fixe ou les sondes à étalonner, avec une profondeur disponible de 350 mm assurant une immersion suffisante des capteurs.

En façade, un panneau de commande regroupe l’afficheur numérique de température, les touches de navigation et de réglage de consigne, ainsi que les voyants d’état de fonctionnement (chauffe, stabilisation, éventuels messages d’alarme selon la configuration). La structure externe intègre également des surfaces de ventilation et des poignées ou zones de préhension facilitant le déplacement de l’appareil. À l’arrière, la prise d’alimentation, le fusible et d’éventuelles interfaces de communication (selon configuration) permettent de connecter le four à son environnement de travail. Chaque élément est conçu pour simplifier l’accès et la maintenance tout en garantissant un fonctionnement sûr.

Utilisation de base

Pour utiliser le four point fixe de l’indium - GD-2200S, commencer par vérifier que le bain est propre et exempt de corps étrangers. Mettre l’appareil sous tension et régler la température de consigne à la valeur souhaitée, typiquement proche du point de congélation de l’indium lorsque l’on travaille en métrologie des points fixes. La consigne se règle via le clavier de commande, en suivant les indications de l’afficheur numérique. L’algorithme PID entièrement numérique se charge ensuite de conduire le bain à la température demandée.

Une fois la consigne atteinte, laisser le four stabiliser pendant la durée recommandée, généralement 20 à 30 minutes, afin que la stabilité de ±0,02 °C / 10 minutes et l’uniformité axiale soient pleinement atteintes. Ce n’est qu’après cette phase qu’il est conseillé d’immerger les sondes ou cellules dans le bain, en veillant à respecter la profondeur d’immersion et à éviter tout contact direct avec les parois du puits pour limiter les erreurs de mesure. Les lectures peuvent alors être relevées sur les instruments étalonnés, en tenant compte des temps de réponse de chaque capteur. Après la campagne de mesures, ramener progressivement la consigne à une température plus basse ou à température ambiante, puis éteindre l’appareil et laisser refroidir avant tout déplacement.

Entretien et sécurité

L’entretien du four point fixe de l’indium - GD-2200S repose sur quelques gestes simples mais réguliers. Il est important de garder la zone supérieure et l’ouverture du bain propres, en éliminant poussières et résidus susceptibles de perturber les échanges thermiques. Le châssis doit être essuyé avec un chiffon doux légèrement humide, sans solvants agressifs, afin de préserver les finitions et les marquages. Une inspection visuelle périodique du cordon d’alimentation, de la prise secteur et des éventuelles connexions est recommandée pour repérer toute trace d’usure ou de dommage avant qu’elle ne devienne critique.

En matière de sécurité, il est essentiel de toujours considérer le bain comme potentiellement très chaud et de ne jamais toucher les zones métalliques supérieures sans protection adaptée lorsque l’appareil est en fonctionnement. Les sondes doivent être manipulées avec précaution, en utilisant si nécessaire des gants thermiques. L’appareil ne doit pas être utilisé dans des atmosphères explosives ou en présence de liquides inflammables. Toute intervention interne (remplacement de fusible, vérification des composants, recalibrage du contrôleur) doit être confiée à un technicien qualifié. Enfin, respecter scrupuleusement les consignes du fabricant garantit non seulement la sécurité des opérateurs, mais aussi le maintien des performances métrologiques sur le long terme.
