SONEL LKZ-720 Détecteur de câbles

Conçu pour les professionnels de l’énergie, de la maintenance et de l’installation, le SONEL LKZ-720 Détecteur de câbles est un système de localisation avancé qui combine un émetteur LKN-720 haute performance et un récepteur LKO-720 ultra‑sensible pour tracer avec précision câbles électriques, conduites métalliques et réseaux enterrés, qu’ils soient sous tension ou hors tension.

Le boîtier robuste en plastique ABS renforcé, aux arêtes protégées et à la finition antichoc, assure une résistance élevée aux chutes, aux rayures et aux conditions de chantier difficiles, tandis que la conception ergonomique favorise une prise en main sûre même avec des gants. Les éléments électroniques sont protégés par un blindage interne qui limite les interférences et garantit une grande stabilité de mesure, et la construction répond aux exigences de sécurité électrique jusqu’à 500 V RMS. Le choix de composants à faible consommation prolonge la durée de vie des piles, limitant les remplacements et contribuant à une utilisation plus durable sur le long terme.

Sur le terrain, le SONEL LKZ-720 Détecteur de câbles trouve sa place aussi bien dans la localisation de câbles souterrains avant terrassement que dans l’identification de circuits dans un tableau, la recherche de ruptures de conducteurs, ou le suivi de tuyaux de chauffage et de plomberie métalliques dans les bâtiments. Grâce à ses différents modes de travail (tension, courant, courant‑tension, puissance et pince), il s’adapte aussi bien aux réseaux en service qu’aux installations hors tension, offrant un gain de temps considérable, moins de tranchées inutiles et une meilleure sécurité pour les équipes. Les indications visuelles claires, complétées par des signaux acoustiques, contribuent à un travail plus serein, plus fluide, et à une coopération efficace entre les différents intervenants sur site.

Spécifications Techniques

Guide d'utilisation : SONEL LKZ-720 Détecteur de câbles

Installation et mise en service

Avant la première utilisation, installer les piles neuves dans le récepteur LKO-720 et dans l’émetteur LKN-720 en respectant scrupuleusement la polarité indiquée dans les compartiments. Vérifier que les surfaces de contact des piles sont propres et exemptes d’oxydation afin de garantir une alimentation stable. Une fois les piles en place, refermer les couvercles et s’assurer qu’ils sont bien verrouillés pour préserver l’étanchéité et la résistance mécanique. Mettre ensuite sous tension l’émetteur puis le récepteur : les écrans s’allument, affichent un autotest rapide et confirment que les appareils sont prêts à fonctionner. Avant d’intervenir sur une installation réelle, effectuer un essai sur un câble connu et accessible pour se familiariser avec la réponse du signal, les icônes de l’écran et les différents niveaux d’intensité acoustique.

Présentation des composants

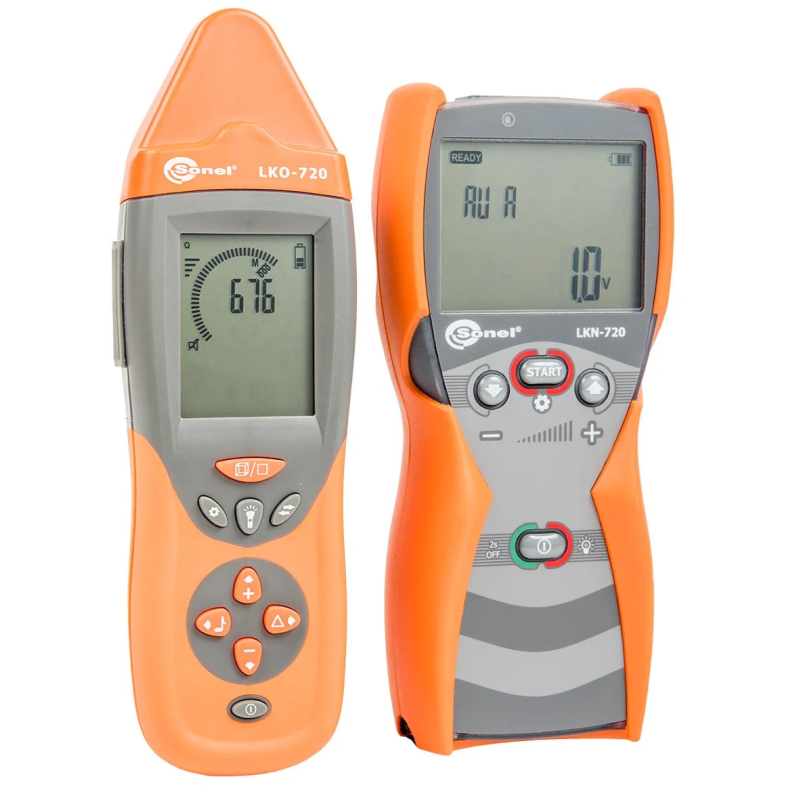

Le récepteur LKO-720 se présente sous la forme d’un boîtier allongé équipé d’un écran LCD graphique, de touches de navigation et de boutons de fonction permettant de sélectionner le mode de travail, d’ajuster la sensibilité et de lire clairement l’intensité du signal reçu. La pointe supérieure du récepteur joue le rôle d’antenne et doit être approchée de la surface à inspecter pour suivre le tracé du câble ou du tuyau. L’émetteur LKN-720, plus massif, comporte son propre écran qui indique notamment la tension présente sur le circuit, le mode actif (tension, courant, courant‑tension, puissance ou pince) et l’état de la sortie. Sur la façade, un bouton START commande l’émission du signal de traçage, tandis que d’autres touches servent à paramétrer la méthode de connexion. Des bornes et câbles de mesure permettent de relier l’émetteur directement aux conducteurs, et une pince de courant (selon configuration) peut être utilisée pour injecter un signal sans coupure de circuit.

Utilisation de base

Pour un traçage standard de câble hors tension, relier d’abord l’émetteur LKN-720 au conducteur à suivre à l’aide des cordons fournis, en veillant à respecter les consignes de sécurité du site. Sélectionner ensuite sur l’émetteur le mode approprié (courant ou courant‑tension) et lancer l’émission du signal via le bouton START. Approcher alors le récepteur LKO-720 de la zone présumée du passage du câble, régler la sensibilité de réception grâce aux commandes prévues et se laisser guider par la combinaison de l’indication graphique et du signal sonore : plus le récepteur est centré sur le trajet du câble, plus la valeur affichée et la tonalité augmentent. Pour des câbles sous tension, utiliser le mode tension ou puissance de l’émetteur, ce qui permet de travailler sans interrompre l’alimentation, tout en conservant un haut niveau de sélectivité. Le même principe s’applique au traçage de tuyaux métalliques : le signal de l’émetteur est injecté sur la conduite et le récepteur suit ensuite le cheminement à la surface du sol ou des parois.

Entretien et sécurité

Après chaque utilisation, nettoyer délicatement le SONEL LKZ-720 Détecteur de câbles avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de préserver la lisibilité des marquages et la qualité du boîtier. Stocker le kit dans son étui ou sa mallette de transport, à l’abri de l’humidité, des températures extrêmes et des chocs. Remplacer les piles dès que l’indicateur de batterie faible apparaît, afin d’éviter toute coupure intempestive pendant une opération de traçage. Côté sécurité, respecter les règles générales de travail sous tension : utiliser des équipements de protection individuelle adaptés, vérifier la catégorie de mesure et la tension maximale de l’appareil avant de le connecter à une installation, et ne jamais toucher les parties conductrices découvertes. En cas de doute sur l’intégrité du boîtier, des câbles ou des connecteurs, arrêter immédiatement l’utilisation et faire contrôler l’appareil par un service technique qualifié.
