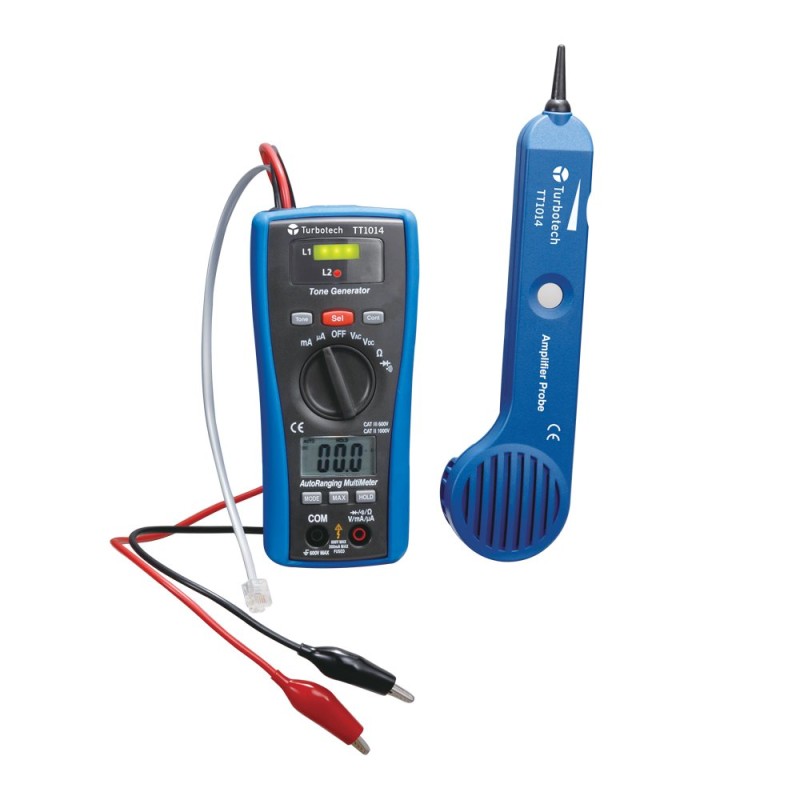

Multimètre et traceur de ligne TT1014
  • Multimètre et traceur de ligne TT1014

Multimètre et traceur de ligne TT1014

23343
178,30 €

213,96 € TTC
Quantité



Paiement 100% sécurisé



Livraison rapide



Assistance au 03 83 52 79 78

Description

Conçu pour les pros comme pour les équipes de maintenance exigeantes, le multimètre et traceur de ligne TT1014 Turbotech réunit en un seul appareil un multimètre numérique complet et un traceur de câbles haute précision, idéal pour localiser rapidement un circuit, diagnostiquer une panne et contrôler en toute sécurité des tensions jusqu’à 600 V avec une sécurité CAT II 1000 V.

Ce combiné robuste est construit autour d’un boîtier compact de 162 × 74,5 × 44 mm, profilé pour tenir fermement en main tout en résistant aux usages intensifs sur chantier ou en atelier. La coque rigide protège l’électronique interne, tandis que la pointe inductive isolée du récepteur réduit les risques de dommages mécaniques ou de court-circuit lors du traçage de câbles serrés dans les goulottes ou les baies. Les cordons de mesure, testés pour supporter les contraintes de flexion répétées, et la sacoche de transport incluse prolongent encore la durée de vie de l’ensemble, en gardant l’instrument à l’abri de la poussière, des chocs légers et des aléas du terrain.

Au quotidien, ce multimètre et traceur de ligne TT1014 trouve naturellement sa place dans la caisse à outils des électriciens, intégrateurs réseaux, installateurs télécoms ou techniciens de maintenance qui veulent gagner du temps sans multiplier les appareils. Sur un chantier, il sert à identifier rapidement un câble dans une botte encombrée, vérifier la continuité d’une ligne, contrôler une ligne téléphonique ou repérer tip/ring sans aide extérieure, grâce à des tests pensés pour être menés par une seule personne. En atelier, il simplifie les contrôles de tension, de courant ou de résistance tout en apportant un vrai confort : tonalité réglable continue ou variable pour suivre un câble sans stress, signal sonore de continuité pour ne pas avoir les yeux rivés sur l’écran, compatibilité avec pinces crocodile et prises RJ45/RJ11 pour passer d’une configuration à l’autre sans bricolage ni adaptateurs improvisés.

Spécifications Techniques

Caractéristique Détail
Référence fabricant TT1014
Fonctions principales Multimètre numérique et traceur de câbles 2-en-1
Tension continue maximale 600 V DC
Tension alternative maximale 600 V AC
Courant continu maximal 200 mA DC
Courant alternatif maximal 200 mA AC
Résistance maximale 20 MΩ
Test de continuité Signal sonore pour une résistance inférieure à 100 Ω
Fonctions téléphoniques Test de lignes téléphoniques et identification tip/ring
Traceur de câbles Identification de câbles et suivi de ligne avec tonalité réglable
Pointe du récepteur Pointe inductive isolée pour détection précise et sécurisée
Tonalité de traçage Continue ou variable, réglable
Connectique de traçage Pinces crocodile, connexions modulaires RJ45 et RJ11
Catégorie de sécurité CAT II, 1000 V
Dimensions 162 × 74,5 × 44 mm (L × l × P)
Poids 308 g
Alimentation Piles 9 V incluses
Accessoires inclus Cordons de mesure, piles 9 V et sacoche de transport
Utilisation Tests réalisables par une seule personne

Guide d'utilisation : Multimètre et traceur de ligne TT1014

Installation et mise en service

À la réception de l’appareil, commencez par sortir soigneusement le multimètre, le récepteur traceur, les cordons de mesure et la sacoche de leur emballage. Insérez ensuite la ou les piles 9 V fournies dans le compartiment prévu à cet effet, en respectant la polarité indiquée à l’intérieur du boîtier. Refermez bien le couvercle du compartiment pour assurer un contact fiable et éviter tout jeu pendant le transport. Branchez les cordons de mesure : la fiche noire dans l’entrée COM, la fiche rouge dans l’entrée de mesure dédiée. Avant toute intervention sur une installation réelle, réalisez un test rapide sur une source connue (par exemple une petite alimentation ou une pile) afin de confirmer que l’affichage, le signal sonore et la détection de tonalité fonctionnent correctement. Conservez la sacoche à portée de main : elle servira à ranger l’ensemble entre deux interventions et à protéger l’appareil lors des déplacements.

Présentation des composants

Le cœur du système est le module multimètre, qui intègre l’afficheur numérique, le sélecteur de fonctions et les bornes de mesure. L’afficheur indique les valeurs de tension, de courant ou de résistance ainsi que les symboles associés au mode choisi. Le sélecteur rotatif permet de passer d’un type de mesure à l’autre, tandis que les bornes inférieures accueillent les cordons de test. Le traceur de ligne se compose d’un émetteur, raccordé aux câbles à tester via pinces crocodile ou connexions RJ45/RJ11, et d’un récepteur doté d’une pointe inductive isolée. Cette pointe permet de suivre un câble dans un faisceau sans dénuder ni interrompre le circuit. Le récepteur comporte également un haut‑parleur intégré et une commande pour régler la tonalité en mode continu ou variable. Chaque élément a un rôle précis : le multimètre pour quantifier, le traceur pour localiser.

Utilisation de base

Pour mesurer une tension, positionnez le sélecteur du multimètre sur la plage de tension appropriée (AC ou DC) en fonction du circuit à tester, puis placez les pointes de touche rouge et noire sur les bornes du circuit, en respectant les consignes de sécurité et sans dépasser 600 V. La valeur mesurée s’affiche instantanément. Pour un contrôle de continuité, sélectionnez le mode correspondant, débranchez toujours le circuit de toute source d’alimentation et placez les deux pointes de touche de part et d’autre de la portion de câble à vérifier : un bip sonore retentira si la résistance est inférieure à 100 Ω, confirmant l’intégrité du conducteur. Pour tracer un câble, raccordez l’émetteur aux conducteurs grâce aux pinces crocodile ou aux connecteurs RJ45/RJ11, puis utilisez le récepteur en suivant le faisceau : la pointe inductive détecte le signal, et la tonalité réglable (continue ou variable) guide jusqu’au bon câble, même dans une armoire bien remplie. La fonction d’identification tip/ring aide à repérer la polarité correcte sur les lignes téléphoniques avant toute intervention.

Entretien et sécurité

Pour garder le multimètre et traceur de ligne TT1014 précis et fiable dans le temps, il est recommandé d’essuyer régulièrement le boîtier avec un chiffon doux et sec, sans solvants agressifs ni produits abrasifs. Rangez systématiquement l’appareil, les cordons et le récepteur dans la sacoche fournie après usage, à l’abri de l’humidité excessive, de la chaleur directe et de la poussière. Remplacez les piles dès que l’affichage faiblit ou que la tonalité devient irrégulière, en utilisant toujours un modèle 9 V de qualité. Côté sécurité, ne dépassez jamais les limites de tension et de courant indiquées et respectez la catégorie CAT II 1000 V. Avant chaque mesure, vérifiez l’état des cordons, de l’isolement des pointes et des connecteurs RJ45/RJ11 : aucune fissure, coupure ou fil dénudé ne doit être visible. Enfin, n’intervenez pas sur des circuits sous tension sans formation adaptée et coupez systématiquement l’alimentation avant les tests de continuité ou de résistance, afin de profiter pleinement de l’appareil tout en travaillant sereinement.

Découvrez les autres produits de la catégorie : Multimètres

Pour aller encore plus loin dans la précision de vos diagnostics et composer une mallette de mesure vraiment complète, complétez ce multimètre et traceur de ligne TT1014 avec d’autres instruments de la gamme Multimètres, et choisissez les modèles les mieux adaptés à vos interventions quotidiennes.

FAQ

Le multimètre et traceur de ligne TT1014 convient‑il à un usage professionnel intensif ?

Oui, cet appareil a été pensé pour les professionnels de l’électricité, des télécoms et de la maintenance. Sa conception compacte, sa catégorie de sécurité CAT II 1000 V et sa combinaison multimètre numérique + traceur de câbles en font un outil adapté aux interventions répétées sur chantier, en atelier ou sur site client, tout en restant simple à prendre en main pour un technicien débutant.

Peut‑on utiliser le traceur de ligne TT1014 sur des câbles réseau avec connecteurs RJ45 ?

Oui, le traceur est compatible avec les connexions modulaires RJ45 et RJ11, ce qui permet de suivre des câbles réseau ou téléphoniques sans démontage complexe. Il suffit de raccorder l’émetteur au câble via le connecteur adapté, puis d’utiliser le récepteur à pointe inductive isolée pour localiser et identifier le bon câble dans un faisceau ou une baie.

Est‑il possible d’utiliser le multimètre et traceur de ligne TT1014 seul sur le terrain ?

Oui, l’appareil a été conçu pour permettre des tests utilisables par une seule personne. La tonalité réglable du traceur, le signal sonore de continuité et la compatibilité avec pinces crocodile facilitent le travail en autonomie, même lorsque le tableau électrique, la prise ou la baie de brassage se trouvent à distance les uns des autres.

Détails du produit
23343
Documents joints
Téléchargement
