SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC

Conçu pour les environnements industriels exigeants, le SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC allie mesure vraie valeur efficace, large gamme de fonctions électriques et robustesse IP67 pour offrir un contrôle précis des installations basse et haute tension en atelier, sur chantier ou en maintenance préventive.

Le boîtier du SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC est réalisé dans un plastique technique renforcé, entouré d’une gaine de protection antichoc qui absorbe les impacts et limite les dommages en cas de chute. Cette enveloppe résistante, associée à un indice de protection IP67, protège l’électronique interne contre la poussière, l’humidité et les projections d’eau, prolongeant ainsi la durée de vie de l’appareil dans les environnements industriels les plus rudes. Les composants internes respectent les normes de sécurité et de compatibilité électromagnétique en vigueur, tandis que l’architecture de mesure est pensée pour conserver une excellente stabilité à long terme, même en cas d’utilisation intensive sur le terrain.

Grâce à sa polyvalence, le SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC trouve naturellement sa place dans les mains des électriciens, automaticiens, techniciens de maintenance, chauffagistes, frigoristes ou encore intégrateurs d’armoires électriques. Il permet de vérifier rapidement la présence de tension, de diagnostiquer une panne sur un moteur, de contrôler une résistance de bobinage, d’analyser une fréquence de commande ou de suivre une température de process, tout en offrant un sentiment de maîtrise et de sécurité au quotidien. Les fonctions de mémorisation, de maintien de valeur crête et de calculs avancés (MAX/MIN, REL, cycle de service) accompagnent les utilisateurs dans des interventions plus sereines, plus rapides et plus fiables, que ce soit en dépannage d’urgence ou en contrôle préventif planifié.

Spécifications Techniques

Guide d'utilisation : SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC

Installation et mise en service

Avant la première utilisation du SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC, il est recommandé de lire attentivement la notice fournie par le fabricant afin de se familiariser avec les consignes de sécurité. Commencer par insérer les piles dans le compartiment prévu à l’arrière de l’appareil, en respectant scrupuleusement la polarité indiquée. Une fois l’alimentation installée, vérifier l’intégrité visuelle du boîtier, des bornes d’entrée et des cordons de mesure : aucune fissure, isolation endommagée ou fiche déformée ne doit être tolérée. Sélectionner ensuite la position arrêt / marche pour allumer le multimètre, laisser l’appareil se stabiliser quelques instants, puis effectuer un test rapide de continuité sur une résistance connue ou un circuit simple afin de contrôler le bon fonctionnement général avant de l’emmener sur une intervention réelle.

Présentation des composants

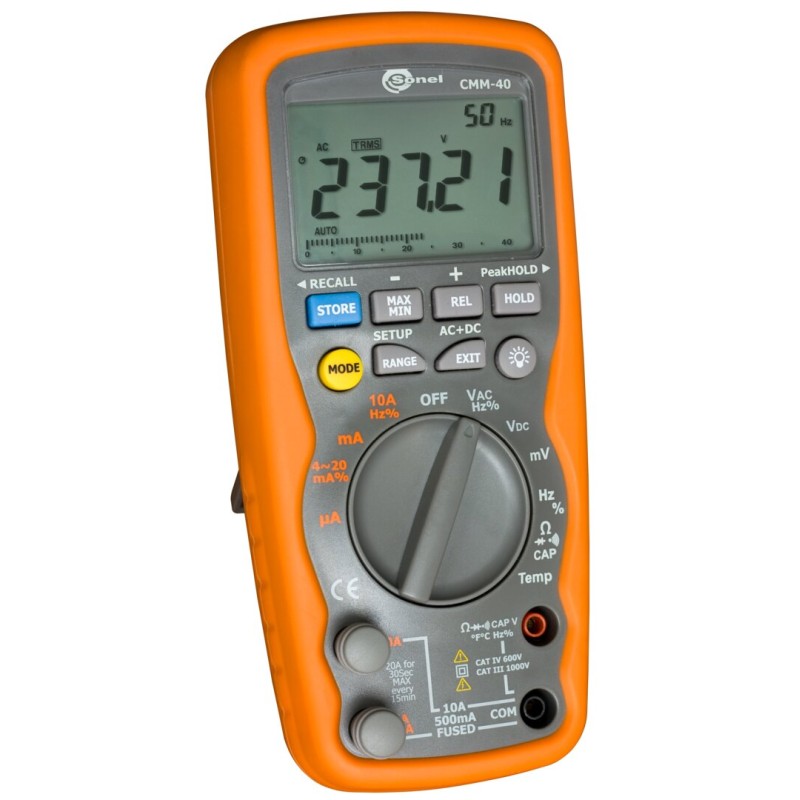

Le SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC se compose d’un large écran LCD en partie supérieure, qui affiche la valeur mesurée, les unités ainsi que divers symboles de fonctions actives. Sous l’écran se trouvent plusieurs boutons dédiés aux fonctions avancées : sélection de la mémorisation (Store / Recall), maintien de valeur (HOLD), enregistrement des maxima et minima, changement de plage manuel ou automatique, ainsi que la fonction REL pour les mesures relatives. Au centre de la façade, un commutateur rotatif permet de choisir le type de mesure : tension AC ou DC, courant, résistance, capacité, fréquence, test de continuité, éventuellement test de diode et mesure de température. Dans la partie inférieure, plusieurs bornes d’entrée reçoivent les fiches des cordons de mesure : borne commune (COM), borne pour tension, résistance, fréquence, capacité et température, et borne dédiée aux mesures de courant, incluant l’entrée haute intensité. Chaque borne est clairement repérée par un marquage et des pictogrammes correspondant aux gammes associées.

Utilisation de base

Pour mesurer une tension avec le SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC, commencer par sélectionner la fonction tension AC ou DC à l’aide du commutateur rotatif, puis brancher le cordon noir sur la borne COM et le cordon rouge sur la borne marquée V. Positionner les pointes de touche sur les points du circuit à mesurer, tout en respectant les règles de sécurité : main éloignée des parties métalliques des pointes, installation hors tension lorsque cela est possible, puis remise sous tension contrôlée. La valeur apparaît alors à l’écran en vraie valeur efficace (TRMS pour l’AC), ce qui permet d’obtenir une mesure fiable même en présence de signaux déformés. Pour une mesure de courant, déplacer le cordon rouge vers la borne dédiée au courant, choisir la gamme appropriée et placer le multimètre en série dans le circuit, en vérifiant que le calibre sélectionné et la catégorie de sécurité conviennent à l’installation. Les résistances, capacités et fréquences se mesurent en reliant simplement le composant ou le circuit aux bornes appropriées, l’appareil gérant automatiquement la plage si le mode auto-range est activé. La mesure de température se réalise en connectant une sonde compatible à la borne dédiée et en sélectionnant la fonction température, puis en plaçant la sonde au point de contrôle voulu. Les fonctions HOLD, PeakHOLD, MAX/MIN et REL peuvent être activées via les boutons pour figer une mesure, capturer une pointe ou comparer plusieurs valeurs sans perdre de temps à noter manuellement chaque résultat.

Entretien et sécurité

Pour prolonger la durée de vie du SONEL CMM-40 Multimètre CAT III 1000 V TRMS AC/DC, un entretien simple mais régulier est conseillé. Après chaque intervention, essuyer le boîtier avec un chiffon légèrement humide et non abrasif, sans utiliser de solvants agressifs qui pourraient attaquer les plastiques ou l’inscription des marquages. Conserver l’appareil dans un étui ou une mallette de protection lorsqu’il n’est pas utilisé, à l’abri de l’humidité excessive, des températures extrêmes et des chocs. Avant toute mesure, vérifier l’état des cordons et des pointes de touche, car une isolation endommagée peut engendrer des risques électriques importants. Toujours respecter les catégories de surtension indiquées (CAT IV 600 V / CAT III 1000 V) et ne jamais dépasser les limites de tension et de courant spécifiées pour chaque borne. Lors des interventions sur des installations sous tension, garder une seule main proche de la zone de mesure, porter des équipements de protection individuelle adaptés (gants isolants, lunettes de protection) et ne jamais modifier le câblage des bornes pendant que le circuit est alimenté. En cas de doute sur le comportement de l’appareil (odeur de brûlé, échauffement anormal, affichage incohérent), stopper immédiatement l’utilisation et faire vérifier le multimètre par un service compétent.
