  • Promesures

  • Fluke

Kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2

FLK-393FC-TLPV
1 100,00 €
HT
1 320,00 € TTC
Quantité



Paiement 100% sécurisé



Livraison rapide



Assistance au 03 83 52 79 78

Description

Le kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 est un ensemble de mesure photovoltaïque haute sécurité CAT III 1500 V conçu pour le dépannage précis des installations solaires, combinant une pince multimètre TRMS, une sonde de courant flexible iFlex et des cordons MC4 dédiés pour travailler plus vite, plus loin et surtout en toute confiance sur les systèmes PV modernes.

Conçu pour résister au terrain, ce kit solaire Fluke s’appuie sur un boîtier robuste à double isolation, des plastiques haute résistance et des protections internes conformes aux normes de sécurité les plus exigeantes pour les environnements photovoltaïques jusqu’à 1500 V DC. La pince 393 FC bénéficie d’une finition antidérapante pour une bonne prise en main avec des gants, tandis que les cordons TLPV1 et TLPV2 utilisent une isolation renforcée compatible avec les connecteurs MC4 et les pointes de mesure 4 mm, minimisant les risques d’arc et d’usure prématurée. L’étui de transport premium protège l’ensemble des accessoires contre les chocs, la poussière et les projections, prolongeant la durée de vie du matériel sur les chantiers et toitures. La conception est pensée pour réduire les remplacements intempestifs : piles AA standard faciles à trouver, arrêt automatique après 20 minutes et électronique dimensionnée pour un usage intensif au quotidien.

Sur le terrain, ce kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 devient rapidement l’allié des équipes qui installent, contrôlent et dépannent des strings PV jusqu’à 1500 V DC, que ce soit sur des toitures résidentielles, des ombrières de parking ou de grandes centrales solaires au sol. La pince mesure le courant continu jusqu’à 999,9 A, la tension et la puissance continues directement sur les câbles, sans avoir à les débrancher, tandis que les cordons MC4 permettent de se connecter proprement aux connecteurs PV sans bricolage hasardeux. Résultat : des diagnostics plus rapides, moins de retours sur site, plus de sérénité lors des interventions sous tension et une meilleure traçabilité grâce à la compatibilité Fluke Connect pour l’enregistrement sans fil des mesures et le partage avec l’équipe ou le bureau d’études.

Spécifications Techniques

Caractéristique Détail
Référence fabricant FLK-393FC-TLPV
Catégorie de sécurité CAT III 1500 V DC
Type d’appareil principal Pince multimètre TRMS Fluke 393 FC pour applications photovoltaïques
Plage de mesure du courant continu (pince) 0 à 999,9 A DC
Mesures principales Courant continu, tension continue, puissance continue sur systèmes photovoltaïques
Compatibilité sans fil Fluke Connect pour enregistrement et capture de données sans fil
Cordons inclus Jeu de cordons MC4 vers 4 mm TLPV1 et jeu de cordons de mesure pour pince solaire TLPV2 noir/rouge
Sonde de courant supplémentaire Sonde de courant flexible iFlex de 45 cm (18 pouces)
Accessoires fournis Sangle de suspension magnétique TPAK, étui de transport premium, deux outils de déverrouillage de connecteurs PV TLPV-UTOOL
Alimentation 2 piles alcalines AA IEC LR6
Affichage Double affichage numérique rétroéclairé pour une lecture facilitée en extérieur
Arrêt automatique Environ 20 minutes d’inactivité pour préserver les piles
Type de connecteurs PV Compatibles connecteurs MC4 via cordons TLPV1 et TLPV2
Application typique Dépannage, entretien et vérification de strings PV jusqu’à 1500 V DC, mesures sur onduleurs et coffrets de raccordement

Guide d'utilisation : Kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2

Installation et mise en service

Avant toute chose, l’intervention se prépare : choisir une zone de travail stable, sèche et dégagée autour du coffret ou des câbles PV, et s’assurer que les EPI sont en place (gants isolants adaptés, lunettes, protections mécaniques). Les deux piles AA sont ensuite insérées dans le compartiment de la pince Fluke 393 FC en respectant la polarité indiquée à l’intérieur du boîtier, puis le couvercle est correctement refermé pour garantir l’intégrité de l’isolation. La pince est mise sous tension grâce au bouton d’alimentation, et un rapide contrôle du bon fonctionnement de l’affichage et du rétroéclairage permet de valider que l’appareil est prêt. Avant de connecter les cordons TLPV1 ou TLPV2 sur un circuit réel, un essai sur un point de test connu (ou sur un simulateur, si disponible) aide à se familiariser avec les plages de mesure, la molette de sélection et l’ergonomie générale, en toute sérénité.

Présentation des composants

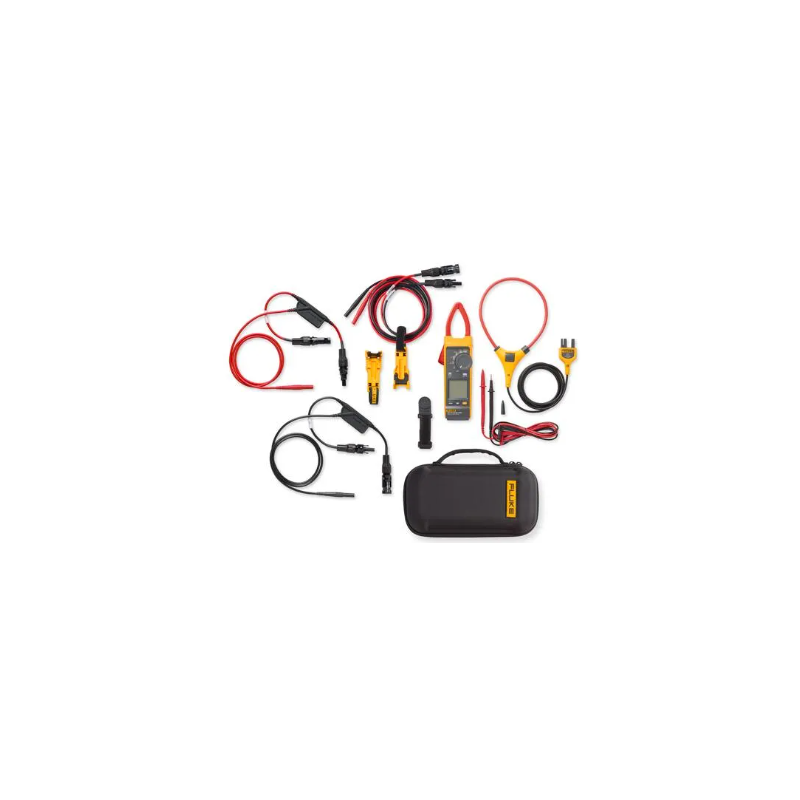

Le cœur du kit, c’est la pince multimètre TRMS Fluke 393 FC, spécialement pensée pour le solaire avec sa catégorie CAT III 1500 V DC et son double affichage lisible même en environnement lumineux. La mâchoire de la pince permet de mesurer le courant continu jusqu’à 999,9 A sans ouvrir le circuit, ce qui change la donne sur les gros strings ou les descentes de champs PV. Viennent ensuite les cordons TLPV1, qui assurent la liaison MC4 vers 4 mm : ils offrent une connexion directe sur les connecteurs photovoltaïques standard tout en ramenant le signal vers les entrées de la pince. Les cordons TLPV2 noir et rouge servent de cordons de mesure dédiés à la pince, optimisés pour l’usage solaire, avec une isolation renforcée. La sonde de courant flexible iFlex de 45 cm s’occupe des conducteurs difficiles d’accès ou des barres plus larges, en s’enroulant simplement autour du câble. La sangle de suspension magnétique TPAK libère les mains en fixant la pince sur une surface métallique, tandis que l’étui premium organise tout ce petit monde. Enfin, les deux outils TLPV-UTOOL permettent de déverrouiller proprement les connecteurs PV, sans casse ni mauvais gestes.

Utilisation de base

Pour une mesure de tension continue sur une string photovoltaïque, il suffit de sélectionner le mode tension DC à l’aide de la molette, puis de connecter les cordons TLPV1 aux connecteurs MC4 mâle et femelle de la chaîne à contrôler. Les embouts 4 mm se branchent dans les bornes d’entrée de la pince, en respectant polarité rouge/noir, et la valeur de tension s’affiche alors clairement à l’écran. Pour le courant, la pince est placée autour d’un seul conducteur DC de la string, toujours en mode courant DC, sans jamais entourer deux conducteurs opposés (ce qui annulerait la lecture). Dans les coffrets ou les locaux techniques, la sonde iFlex devient utile pour attraper un câble encombré sans avoir à tout démonter. La puissance continue se déduit ensuite en combinant tension et courant, selon les fonctions de la pince. Grâce à Fluke Connect, les mesures peuvent être enregistrées et remontées sans fil vers un smartphone ou une tablette, ce qui permet de conserver un historique de performance, de documenter un rapport d’intervention et de partager instantanément les données avec le reste de l’équipe. Avec un peu d’habitude, les contrôles en toiture, qui paraissaient longs et fastidieux, deviennent une séquence fluide : connexion, lecture, validation, en quelques gestes répétables.

Entretien et sécurité

Un kit de mesure fiable, c’est aussi un kit entretenu avec méthode. Après chaque intervention, il est recommandé d’inspecter visuellement les cordons TLPV1 et TLPV2 : vérifier l’absence de coupures, de plis marqués ou de traces de brûlure, et contrôler que les connecteurs MC4 ne présentent ni fissure ni déformation. Un simple essuyage avec un chiffon doux légèrement humide, sans solvants agressifs, permet de garder le boîtier de la pince et la sonde iFlex propres, sans endommager l’isolation. L’étui de transport premium n’est pas un simple accessoire : il protège l’appareil des chocs, des poussières et des intempéries lors des déplacements sur chantier et devrait être utilisé systématiquement. Côté sécurité, le respect des catégories de mesure est non négociable : ne pas dépasser les limites CAT III 1500 V, toujours travailler sur des équipements conformes et ne jamais intervenir sur une installation que l’on ne maîtrise pas. Avant toute mesure, il est prudent de vérifier la bonne fermeture des connecteurs PV après utilisation des outils TLPV-UTOOL, et de s’assurer qu’aucun cordon n’est resté connecté par inadvertance. En combinant gestes simples d’entretien et rigueur de sécurité, le kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 devient un compagnon fiable pour des années d’interventions sur installations PV.

Découvrez les autres produits de la catégorie : Multimètres

Pour compléter ce kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 et équiper votre équipe avec un parc de test encore plus cohérent, il est judicieux d’explorer d’autres instruments de la gamme, adaptés aux diagnostics généraux, aux mesures sur tableaux ou aux applications industrielles, afin de couvrir tous les besoins du chantier à l’atelier. En associant ce kit photovoltaïque spécialisé à des appareils de mesure plus polyvalents, la maintenance devient plus fluide, les contrôles plus fiables et les interventions mieux documentées, du panneau solaire jusqu’au tableau principal. Pour aller plus loin et choisir le multimètre qui complétera le mieux votre configuration, il suffit de parcourir la sélection dédiée aux Multimètres et de bâtir un ensemble d’outils taillé sur mesure pour vos projets.

FAQ

Le kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 est-il adapté aux installations photovoltaïques 1500 V DC ?

Oui, la pince multimètre Fluke 393 FC intégrée dans le kit est certifiée CAT III 1500 V DC et spécialement conçue pour les systèmes photovoltaïques modernes fonctionnant jusqu’à 1500 V de tension continue. Associée aux cordons TLPV1 et TLPV2 compatibles MC4, elle permet des mesures sûres et conformes sur les strings PV de forte puissance, tant pour la tension que pour le courant et la puissance continue.

À quoi servent les cordons TLPV1 et TLPV2 fournis dans le kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 ?

Les cordons TLPV1 assurent l’interface entre les connecteurs PV de type MC4 et les entrées 4 mm de la pince multimètre, ce qui permet de se brancher directement sur les strings sans connecteurs improvisés. Les cordons TLPV2, noir et rouge, sont quant à eux optimisés pour la pince solaire et servent de cordons de mesure robustes et sécurisés, adaptés aux usages intensifs sur le terrain. Ensemble, ils offrent une connexion rapide, propre et fiable aux circuits DC solaires.

Comment profiter de la fonction Fluke Connect avec le kit solaire Fluke 393 FC avec cordons de mesure TLPV1 et TLPV2 ?

Pour utiliser Fluke Connect, il suffit d’installer l’application compatible sur un smartphone ou une tablette, puis d’activer la connectivité sans fil sur la pince Fluke 393 FC. Une fois l’appairage réalisé, les mesures de tension, courant ou puissance relevées sur l’installation photovoltaïque peuvent être enregistrées en temps réel, archivées par site ou par intervention, et partagées avec les collègues ou le bureau d’études. Cette fonction simplifie la rédaction des rapports, le suivi des performances des strings et la comparaison des mesures lors de visites de maintenance successives.

Détails du produit
FLK-393FC-TLPV
Documents joints
Téléchargement
