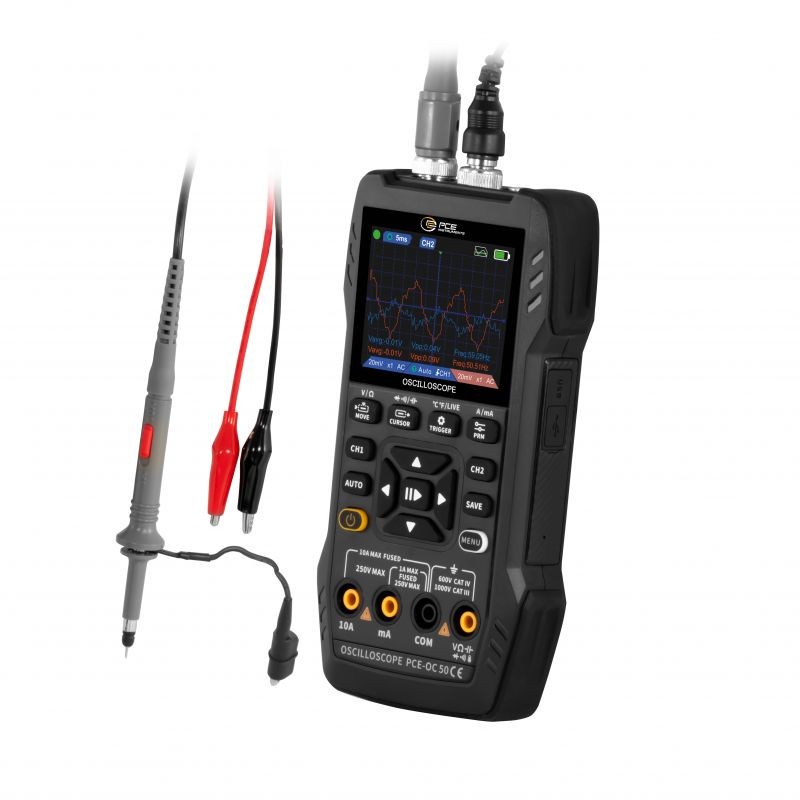

L'Oscilloscope PCE-OC 50 est un outil de mesure portable, compact et précis, idéal pour l'analyse des signaux électriques en déplacement, offrant une bande passante de 50 MHz et un écran couleur pour une visualisation claire des formes d'onde.
Conçu pour durer, l'Oscilloscope PCE-OC 50 intègre des composants de haute qualité, garantissant une fiabilité et une robustesse à toute épreuve. Son boîtier résistant protège l'électronique interne des chocs et des environnements difficiles, assurant une longévité exceptionnelle même en utilisation intensive sur le terrain. Chaque détail de fabrication est pensé pour offrir une performance constante et une durabilité qui vous accompagnera pendant de nombreuses années.
Que vous soyez un ingénieur en électronique, un technicien de maintenance ou un étudiant passionné, l'Oscilloscope PCE-OC 50 est votre compagnon idéal. Il vous permet de diagnostiquer rapidement les problèmes de circuits, de vérifier la conformité des signaux et de développer de nouveaux projets avec une précision inégalée. Imaginez la tranquillité d'esprit de pouvoir analyser n'importe quel signal, n'importe où, sans être encombré par un équipement lourd. C'est comme avoir un laboratoire d'électronique dans votre poche, prêt à l'emploi dès que l'inspiration vous prend ou qu'un défi technique se présente.
| Caractéristique | Détail |
|---|---|
| Bande passante | 50 MHz |
| Canaux | 2 |
| Taux d'échantillonnage | 250 MSa/s (temps réel) |
| Profondeur de mémoire | 6k points |
| Écran | LCD couleur 3,7 pouces |
| Résolution verticale | 8 bits |
| Plage de base de temps | 5 ns/div - 100 s/div |
| Plage de tension verticale | 5 mV/div - 5 V/div |
| Modes de déclenchement | Auto, Normal, Simple |
| Types de déclenchement | Flanc, Vidéo, Largeur d'impulsion, Pente |
| Interfaces | USB |
| Alimentation | Batterie Li-ion rechargeable, Adaptateur secteur |
| Dimensions | 118 x 180 x 40 mm |
| Poids | Environ 645 g |
Félicitations pour votre acquisition de l'Oscilloscope PCE-OC 50 ! Ce guide vous aidera à démarrer rapidement et à tirer le meilleur parti de votre nouvel outil.
1. Installation et configuration : Avant la première utilisation, assurez-vous que la batterie est complètement chargée. Connectez l'adaptateur secteur fourni à l'appareil et à une prise murale. Le voyant de charge s'allumera. Une fois chargé, vous pouvez débrancher l'adaptateur pour une utilisation portable. Pour allumer l'appareil, maintenez le bouton d'alimentation enfoncé pendant quelques secondes.
2. Aperçu des composants : Sur la face avant, vous trouverez l'écran LCD couleur, les boutons de navigation (flèches, OK), les boutons de fonction (Menu, Auto, Run/Stop, etc.) et les connecteurs BNC pour les sondes. Sur les côtés, vous découvrirez le port USB pour la connexion à un ordinateur et le port d'alimentation. Familiarisez-vous avec ces éléments pour une utilisation fluide.
3. Utilisation de base : Une fois l'appareil allumé, connectez une sonde BNC à l'un des canaux d'entrée. Connectez l'autre extrémité de la sonde au circuit que vous souhaitez mesurer. Appuyez sur le bouton "Auto" pour que l'oscilloscope ajuste automatiquement les paramètres d'affichage pour une visualisation optimale du signal. Vous pouvez ensuite affiner les réglages de base de temps (horizontale) et de tension (verticale) à l'aide des boutons dédiés pour zoomer ou dézoomer sur le signal. Le bouton "Run/Stop" vous permet de figer l'affichage pour une analyse plus détaillée.
4. Maintenance et sécurité : Pour garantir la longévité de votre Oscilloscope PCE-OC 50, nettoyez régulièrement l'écran et le boîtier avec un chiffon doux et sec. Évitez l'exposition à des températures extrêmes, à l'humidité excessive ou à des chocs violents. N'essayez jamais d'ouvrir le boîtier de l'appareil, car cela annulerait la garantie et pourrait vous exposer à des risques électriques. Utilisez toujours les sondes et accessoires fournis ou recommandés par le fabricant pour éviter d'endommager l'appareil ou d'obtenir des mesures incorrectes. Respectez toujours les précautions de sécurité lors de la manipulation de circuits électriques sous tension.
Si vous êtes fasciné par la capacité de l'Oscilloscope PCE-OC 50 à révéler les secrets des signaux électriques, vous serez ravi d'explorer notre gamme complète. Que vous recherchiez des modèles avec des bandes passantes plus élevées, des fonctionnalités avancées ou des options de connectivité spécifiques, notre sélection d'Oscilloscopes saura répondre à tous vos besoins. Plongez dans le monde de la mesure électronique et trouvez l'outil parfait pour vos projets.
La batterie Li-ion intégrée offre généralement plusieurs heures d'autonomie en utilisation continue, ce qui est idéal pour les travaux sur le terrain. La durée exacte peut varier en fonction de l'intensité d'utilisation et des réglages de l'écran.
L'Oscilloscope PCE-OC 50 est équipé de connecteurs BNC standard, ce qui le rend compatible avec la plupart des sondes d'oscilloscope passives et actives disponibles sur le marché. Il est toujours recommandé d'utiliser des sondes adaptées à la bande passante de l'appareil pour des mesures précises.
Oui, l'Oscilloscope PCE-OC 50 dispose d'une interface USB qui vous permet de le connecter à un ordinateur. Vous pouvez ainsi transférer les données de mesure, les sauvegarder et les analyser plus en détail à l'aide du logiciel fourni ou d'autres outils compatibles.
