SONEL CMP-200F Pince multimètre à fourche ouverte

Conçue pour les électriciens exigeants comme pour les techniciens de maintenance, la SONEL CMP-200F Pince multimètre à fourche ouverte offre une mesure rapide et précise du courant jusqu’à 200 A AC, ainsi que des mesures de tension jusqu’à 1000 V AC/DC, de résistance et de capacité, le tout dans un format compact, ergonomique et parfaitement adapté aux environnements professionnels les plus contraignants.

Son boîtier robuste en plastique isolant haute résistance, associé à un design slim et une fourche ouverte renforcée, est pensé pour résister aux chocs, aux manipulations répétées et aux conditions parfois rudes des chantiers et locaux techniques. Les surfaces de préhension sont texturées pour assurer une tenue ferme même avec des gants, tandis que l’écran LCD rétroéclairé en permanence garantit une lisibilité optimale dans les armoires sombres ou les faux plafonds. L’appareil est conçu conformément aux normes de sécurité électrique en vigueur et intègre des composants de mesure de qualité professionnelle, limitant la dérive dans le temps et prolongeant la durée de vie de l’instrument, tout en réduisant le besoin de remplacements fréquents.

La SONEL CMP-200F Pince multimètre à fourche ouverte s’utilise idéalement dans les armoires électriques étroites, les tableaux de répartition, les installations tertiaires, industrielles ou résidentielles où l’accès aux conducteurs est limité. Grâce à sa fourche ouverte, il devient possible de mesurer l’intensité sur un conducteur sans l’interrompre ni ouvrir le circuit, ce qui accélère considérablement les diagnostics et limite les arrêts de service. La fonction LowZ permet de s’affranchir des tensions fantômes dans les câbles longs, améliorant la fiabilité des mesures et la sérénité de l’utilisateur. Les fonctions HOLD, MAX, MIN et l’éclairage intégré apportent un réel confort au quotidien, en particulier lors de dépannages en hauteur ou dans des lieux exigus, contribuant à un travail plus fluide, plus sûr et plus précis.

Spécifications Techniques

Guide d'utilisation : SONEL CMP-200F Pince multimètre à fourche ouverte

Installation et mise en service

Avant toute première utilisation, il est recommandé de lire attentivement la notice fournie par Sonel afin de prendre connaissance des consignes de sécurité et des limites de fonctionnement de la SONEL CMP-200F Pince multimètre à fourche ouverte. Installer la pile selon les indications du compartiment prévu à cet effet, en respectant scrupuleusement la polarité. Après fermeture du capot, mettre l’appareil sous tension à l’aide du sélecteur rotatif ou du bouton d’alimentation, selon la version. Vérifier que l’écran s’allume correctement, que le rétroéclairage est actif et qu’aucun symbole d’erreur ou d’alarme batterie faible n’apparaît. Il est ensuite utile de réaliser un test rapide en mesurant une source connue (par exemple une prise secteur pour la tension ou une résistance étalon) afin de s’assurer du bon fonctionnement général avant de l’emporter sur le terrain.

Présentation des composants

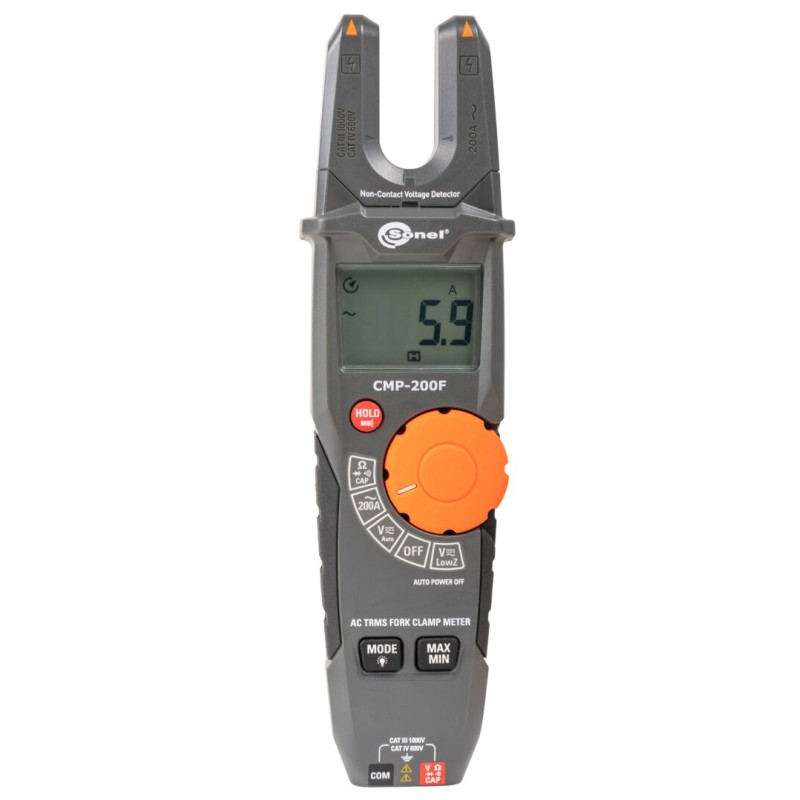

La face avant de la SONEL CMP-200F Pince multimètre à fourche ouverte est organisée pour une utilisation intuitive sur chantier. En partie supérieure, la fourche ouverte reçoit le conducteur électrique à mesurer pour la fonction courant AC, sans avoir à ouvrir le circuit. Juste au-dessous se situe le large écran LCD rétroéclairé qui affiche les valeurs mesurées, les unités (A, V, Ω, F), ainsi que les icônes des fonctions actives telles que HOLD, MAX, MIN ou LowZ. Au centre, le grand sélecteur rotatif orange permet de choisir la grandeur électrique souhaitée (courant, tension AC/DC, résistance, capacité, et mode LowZ). Sous ce sélecteur sont disposés plusieurs boutons de fonction dédiés, par exemple pour activer le maintien d’affichage, passer en mesure de valeur maximale ou minimale, ou gérer l’éclairage. Des bornes d’entrée sont situées en partie basse pour connecter les cordons de mesure lors des mesures de tension, de résistance ou de capacité. L’ergonomie est complétée par une poignée antidérapante et un accès simple au compartiment pile à l’arrière.

Utilisation de base

Pour mesurer un courant alternatif, régler d’abord le sélecteur sur la position courant AC, puis placer délicatement le conducteur dans la fourche ouverte en veillant à ne saisir qu’un seul fil à la fois pour éviter toute erreur de lecture. L’écran affiche instantanément l’intensité en ampères, avec la possibilité d’activer la fonction HOLD afin de figer la valeur si l’affichage n’est pas directement visible. Pour la mesure de tension, sélectionner la plage AC ou DC adaptée, brancher les cordons de mesure dans les bornes correspondantes, puis appliquer les pointes de touche sur les bornes ou conducteurs à tester, en respectant les règles de sécurité et les catégories de mesure indiquées par Sonel. Les mesures de résistance et de capacité s’effectuent sur circuit hors tension : déconnecter l’élément à tester, choisir la fonction adéquate, puis connecter les pointes de touche de part et d’autre du composant. La fonction LowZ se révèle particulièrement pratique pour mesurer une tension réelle sur une ligne longue ou complexe, en réduisant l’influence des tensions parasites. À tout moment, l’utilisateur peut basculer en mode MAX/MIN pour suivre les variations au cours d’un dépannage ou d’une mise en service.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie de la SONEL CMP-200F Pince multimètre à fourche ouverte, il est conseillé de nettoyer régulièrement le boîtier et la fourche avec un chiffon doux légèrement humide, sans solvants agressifs, et de vérifier l’état des cordons de mesure avant chaque intervention. L’appareil doit être stocké dans un endroit sec, à l’abri des températures extrêmes et de l’humidité excessive, de préférence dans un étui ou une sacoche de protection. Les piles doivent être remplacées dès que l’indicateur de batterie faible apparaît, en respectant les recommandations de Sonel. Sur le plan sécurité, il convient de toujours respecter la catégorie de mesure de l’instrument, de ne pas dépasser les valeurs nominales de tension et de courant, et d’éviter toute utilisation sur des installations endommagées ou non protégées. Travailler de préférence hors tension lorsqu’il s’agit de mesurer résistance ou capacité, garder les doigts derrière les protections des pointes de touche, et ne jamais utiliser l’appareil si le boîtier est fissuré ou la fourche déformée. Un contrôle régulier et une éventuelle vérification métrologique auprès d’un centre compétent assurent la pérennité et la précision des mesures.

Découvrez les autres produits de la catégorie : Pinces multi-fonctions

Pour compléter un équipement de mesure électrique et répondre à des besoins variés sur chantier comme en atelier, il peut être pertinent d’associer la SONEL CMP-200F Pince multimètre à fourche ouverte à d’autres modèles de pinces disposant de fonctions spécifiques telles que le courant de démarrage, le courant DC ou l’analyse harmonique. Une sélection complète de modèles professionnels, adaptés aussi bien à la maintenance industrielle qu’aux interventions tertiaires, est disponible dans la catégorie dédiée aux Pinces multi-fonctions, permettant ainsi de composer un parc d’instruments cohérent, fiable et parfaitement adapté à chaque application.
