CT4561 – Sonde passive pour oscilloscope 1X/10X – 150 MHz – 500 V CAT II

Conçue pour les mesures électroniques de haute précision, la CT4561 – Sonde passive pour oscilloscope 1X/10X – 150 MHz – 500 V CAT II allie une bande passante étendue, une double atténuation 1X/10X commutable et une isolation robuste jusqu’à 500 Vrms CAT II pour offrir des acquisitions de signaux stables, sûres et parfaitement lisibles sur tout oscilloscope à entrée 1 MΩ.

Fabriquée par Cal Test Electronics, la CT4561 s’appuie sur des matériaux haut de gamme : corps de sonde en polymère isolant haute rigidité diélectrique, câble coaxial blindé de 1,2 m optimisé pour limiter les pertes HF, pointe de contact métallique usinée avec précision et finitions soignées dans une élégante teinte champagne pour une meilleure lisibilité des repères. L’ensemble est pensé pour résister aux sollicitations quotidiennes en laboratoire comme en atelier, avec une construction robuste, des bagues d’identification durables et une géométrie de connecteurs conçue pour limiter l’usure mécanique et prolonger la durée de vie tout en réduisant les déchets de remplacement prématuré.

En pratique, cette sonde passive pour oscilloscope trouve naturellement sa place sur un poste d’électronique générale, en R&D, en maintenance industrielle, en environnement pédagogique ou dans un laboratoire de test et mesure. L’atténuation commutable 1X/10X permet de basculer d’un diagnostic rapide sur signaux basse fréquence (1X, 17 MHz) à l’analyse détaillée de formes d’ondes plus rapides (10X, 150 MHz) tout en bénéficiant d’une meilleure dynamique de mesure. Le confort de prise en main, les accessoires de contact (crochet, pointes interchangeables, bagues colorées) et la compatibilité avec tout oscilloscope 1 MΩ créent un environnement de travail serein, propice à la concentration, à la créativité et à la fiabilité des mesures, que ce soit pour déboguer un prototype ou vérifier une installation sur le terrain.

Spécifications Techniques

Guide d'utilisation : CT4561 – Sonde passive pour oscilloscope 1X/10X – 150 MHz – 500 V CAT II

Installation et mise en service

Commencer par s’assurer que l’oscilloscope est compatible avec une impédance d’entrée de 1 MΩ, condition nécessaire pour exploiter correctement les modes 1X et 10X. Éteindre l’oscilloscope avant de connecter la sonde pour limiter tout risque de surtension transitoire. Brancher ensuite le connecteur BNC de la sonde sur l’entrée désirée de l’oscilloscope en veillant à bien verrouiller la bague de connexion. Basculer l’interrupteur d’atténuation de la sonde sur 1X ou 10X selon le type de mesure envisagé, puis paramétrer le menu de sonde de l’oscilloscope sur le même facteur d’atténuation pour obtenir une lecture de tension correcte. Avant les premières mesures, réaliser la compensation de la sonde en 10X à l’aide de la sortie de calibrage de l’oscilloscope : afficher le signal carré de référence, ajuster le condensateur de compensation de la sonde jusqu’à obtenir des fronts parfaitement plats, sans sur- ni sous-oscillation.

Présentation des composants

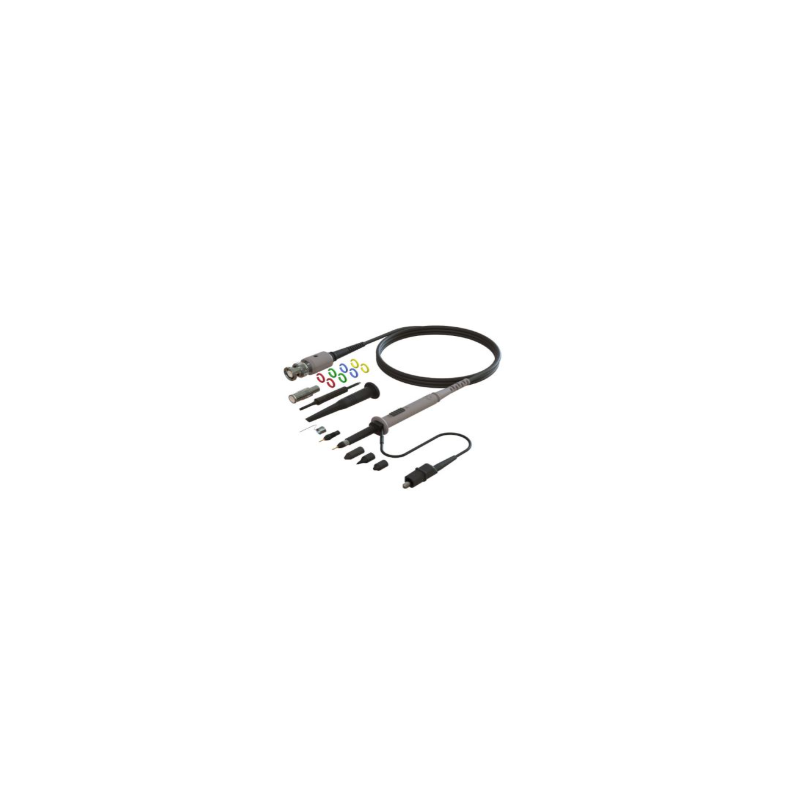

La CT4561 se compose d’un câble coaxial blindé de 1,2 m, d’un corps de sonde ergonomique en polymère isolant, d’une pointe de mesure fine et d’un câble de masse avec pince de crocodile pour une référence fiable. Le commutateur 1X/10X situé sur le corps de la sonde permet de choisir rapidement le mode de mesure, tandis que l’ajustement de compensation (généralement accessible près du connecteur BNC ou sur le manche) sert à affiner la réponse en fréquence en mode 10X. Des accessoires complémentaires peuvent inclure un embout crochet pour s’accrocher aux conducteurs, des pointes interchangeables ainsi que des bagues de couleur destinées à identifier visuellement la voie d’oscilloscope utilisée ou à distinguer plusieurs sondes sur un même banc de test.

Utilisation de base

Pour une mesure standard, connecter d’abord le conducteur de masse au point de référence du circuit, idéalement le plan de masse ou une borne dédiée, afin de réduire la boucle de masse et les perturbations électromagnétiques. Appliquer ensuite la pointe de la sonde sur le point à mesurer en veillant à limiter la longueur du fil de masse pour préserver la bande passante, en particulier en mode 10X. Utiliser le mode 1X pour les signaux de faible amplitude et de fréquence modérée, lorsque la charge supplémentaire de 45 pF reste acceptable et que l’on privilégie une sensibilité élevée. Passer en 10X pour les mesures sur signaux plus rapides, pour profiter de la bande passante de 150 MHz, de la plus faible capacité de charge (12 pF) et d’une meilleure marge de tension jusqu’à 500 Vrms CAT II. Adapter ensuite l’échelle verticale et horizontale de l’oscilloscope pour visualiser clairement la forme d’onde et exploiter les fonctions de mesure automatique (Vpp, fréquence, temps de montée, etc.).

Entretien et sécurité

Avant toute intervention sur la sonde ou le circuit, s’assurer que l’installation est hors tension ou que les tensions mesurées restent dans la limite de 500 Vrms CAT II indiquée pour la CT4561. Ne pas utiliser la sonde dans des environnements supérieurs à la catégorie II ni au-delà de la tension spécifiée, même en 10X. Vérifier régulièrement l’état du câble, de la gaine isolante, de la pointe de mesure et de la pince de masse : toute fissure, coupure ou trace de brûlure impose un remplacement immédiat. Nettoyer la sonde avec un chiffon doux légèrement humide et un détergent neutre, sans solvants agressifs ni alcool concentré, pour préserver les marquages et l’isolant. Ranger la sonde dans un endroit sec, à l’abri des rayonnements directs du soleil et des sources de chaleur, en évitant les torsions excessives du câble. Respecter systématiquement les consignes de sécurité électrique, utiliser des équipements de protection adaptés si nécessaire et se référer aux normes en vigueur pour garantir une utilisation durable et sûre de la CT4561 au quotidien.
