Testeur tension et de dif 30mA DT220

Compact, robuste et conçu pour les interventions quotidiennes sur les installations domestiques et tertiaires, le testeur de tension et de dif 30mA DT220 KPS-DT220 est un contrôleur de tension AC/DC à LED doté d’une fonction de test de déclenchement de différentiel 30 mA, certifié CAT III 400 V selon EN 61010, idéal pour vérifier rapidement la présence de tension, la polarité et le bon fonctionnement des disjoncteurs différentiels.

Le corps du testeur de tension et de dif 30mA DT220 est réalisé en plastique technique haute résistance, capable d’absorber les chocs et les manipulations répétées sur chantier, tandis que son indice de protection IP54 le protège contre la poussière et les projections d’eau pour une durabilité accrue. Les pointes de mesure métalliques isolées, associées à une poignée ergonomique antidérapante, assurent une prise en main sûre et confortable même avec des gants. La conception sans alimentation interne, donc sans pile, réduit les risques de panne inopinée et limite l’impact environnemental lié aux batteries, tout en garantissant un appareil toujours prêt à l’emploi.

Dans un tableau électrique, sur une prise murale, en local technique ou en intervention de dépannage, le testeur de tension et de dif 30mA DT220 permet de contrôler en quelques secondes la présence de tension AC ou DC, de déterminer la polarité en courant continu et de tester le déclenchement des DDR/RCD 30 mA, apportant un gain de temps appréciable et un sentiment de sécurité renforcé. Les LEDs de niveaux de tension (±12 V, 24 V, 50 V, 120 V, 230 V et 400 V) se lisent d’un coup d’œil, ce qui réduit le stress en environnement bruyant ou peu éclairé et facilite la prise de décision sur site. Cet outil, apprécié des électriciens, mainteneurs et installateurs, contribue à instaurer des interventions plus sereines, plus fluides et plus conviviales sur les chantiers grâce à la fiabilité des mesures et à la simplicité d’utilisation.

Spécifications Techniques

Guide d'utilisation : Testeur tension et de dif 30mA DT220

Installation et mise en service

Avant toute utilisation du testeur de tension et de dif 30mA DT220, vérifier visuellement l’état général de l’appareil : aucune fissure sur le boîtier, aucun câble endommagé, aucune pointe de touche tordue ou dénudée. Comme le DT220 ne nécessite ni pile ni batterie, il n’y a pas d’étape de chargement ou de remplacement d’accumulateur, ce qui simplifie grandement la mise en service. Se placer toujours dans un environnement sec, avec un éclairage suffisant, et s’assurer que l’installation sur laquelle la mesure sera effectuée respecte la catégorie CAT III 400 V. Avant de toucher au tableau ou à la prise à tester, couper si possible l’alimentation en amont, préparer l’accès aux bornes, et ne réenclencher la tension qu’au moment du test. Porter des équipements de protection adaptés (gants isolants, lunettes) selon la réglementation en vigueur et les procédures internes de sécurité.

Présentation des composants

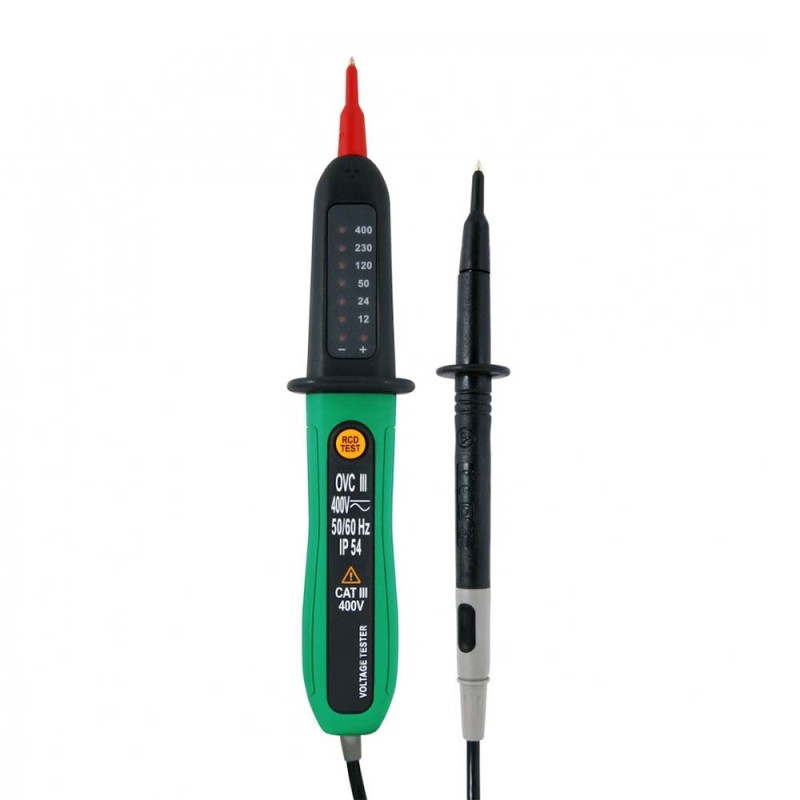

Le testeur de tension et de dif 30mA DT220 se présente sous la forme d’un appareil allongé, de type stylo, intégrant sur sa face avant une zone d’affichage par LEDs indiquant les différents paliers de tension (±12 V, 24 V, 50 V, 120 V, 230 V et 400 V). Les LEDs sont disposées de manière verticale pour une lecture immédiate du niveau de tension approximatif présent sur le circuit. À proximité se trouvent également les indicateurs de polarité pour les mesures en courant continu, permettant d’identifier rapidement le positif et le négatif. Les pointes de mesure, une rouge et une noire, sont reliées au corps du testeur et disposent d’une isolation renforcée, seule l’extrémité conductrice en métal restant visible pour le contact électrique. L’appareil intègre également les circuits de test de déclenchement différentiel 30 mA, activés lorsque l’utilisateur applique le test sur un dispositif différentiel ou un RCD correspondant, en respectant les conditions d’utilisation et la durée maximale de 30 secondes.

Utilisation de base

Pour mesurer la présence de tension AC sur une prise, s’assurer d’abord que les pointes sont propres et en bon état, puis saisir fermement le testeur de tension et de dif 30mA DT220 par la poignée isolante. Introduire simultanément la pointe rouge et la pointe noire dans les alvéoles de la prise ou sur les bornes à tester, en veillant à ne jamais toucher les parties métalliques. Les LEDs correspondantes s’allument alors pour indiquer le niveau de tension approximatif, par exemple 230 V pour une installation domestique standard. En courant continu, appliquer la pointe rouge sur le potentiel supposé positif (+) et la pointe noire sur le potentiel négatif (–) : le DT220 indiquera non seulement la présence de tension mais aussi la polarité. Pour utiliser la fonction de test différentiel 30 mA, connecter le testeur selon la procédure décrite par le fabricant du dispositif différentiel, puis actionner le déclenchement via le DT220 sur un circuit alimenté à 50/60 Hz ; le disjoncteur différentiel doit se déclencher rapidement, confirmant ainsi le bon fonctionnement de la protection différentielle. Toujours respecter le temps de fonctionnement continu maximal de 30 secondes, puis laisser l’appareil se reposer 10 minutes avant un nouveau test de déclenchement afin de préserver ses composants internes.

Entretien et sécurité

Pour garantir une longue durée de vie au testeur de tension et de dif 30mA DT220, conserver l’appareil dans un étui ou un coffret sec, à l’abri de l’humidité, des fortes chaleurs et des poussières, même si son indice IP54 lui confère déjà un bon niveau de protection. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans utiliser de solvants agressifs ni de produits abrasifs qui pourraient endommager les surfaces plastiques ou les marquages. Inspecter périodiquement l’isolation des conducteurs et des pointes de touche ; en cas de détérioration, cesser immédiatement l’utilisation et faire contrôler ou remplacer l’appareil par un service compétent. Ne jamais dépasser les limites de tension et la catégorie de surtension indiquées (CAT III 400 V) et ne pas utiliser le DT220 dans des environnements explosibles ou saturés d’humidité. Respecter strictement les temps d’utilisation et de récupération spécifiés pour la fonction de test différentiel afin d’éviter toute surchauffe. Enfin, ranger le testeur hors de portée des enfants et former les utilisateurs aux bonnes pratiques de mesure électrique pour une sécurité optimale.
