Localisateur de disjoncteur TT260ER

Conçu pour les électriciens exigeants comme pour les particuliers soucieux de leur sécurité, le kit Localisateur de disjoncteur TT260ER de Turbotronic associe un détecteur de disjoncteurs et de fusibles à un testeur de prises murales, afin d’identifier rapidement le bon circuit sur un tableau électrique de 90 à 250 V AC tout en contrôlant le câblage et le déclenchement des dispositifs différentiels DDR d’environ 30 mA.

La conception du Localisateur de disjoncteur TT260ER repose sur des matériaux plastiques techniques robustes, étudiés pour résister aux manipulations répétées, aux chocs du quotidien sur chantier comme en environnement résidentiel, ainsi qu’aux contraintes de température et d’humidité de 0 à 40 °C et 20 à 75 % HR. Les surfaces extérieures bénéficient d’une finition soignée offrant une bonne prise en main, limitant les glissements et les rayures, tandis que l’électronique interne est protégée contre les surtensions courantes correspondant à la catégorie de mesure CAT II 300 V. L’appareil est conçu pour une longue durée de vie, avec un récepteur alimenté par une pile 9 V facilement remplaçable et un émetteur qui fonctionne sans pile, ce qui réduit la consommation de ressources et les déchets sur le long terme.

Dans la pratique, le Localisateur de disjoncteur TT260ER trouve sa place partout où la sécurité électrique et la clarté des installations sont essentielles : logements individuels ou collectifs, petits commerces, bureaux, ateliers de maintenance, locaux techniques. L’émetteur se branche directement sur la prise à identifier, tandis que le récepteur aide à localiser le disjoncteur ou le fusible correspondant par signaux sonores et lumineux, ce qui limite les erreurs, évite les coupures inutiles et fait gagner un temps précieux lors des interventions. Le testeur de prises intégré permet de contrôler le bon câblage (phase, neutre, terre) et de déclencher un DDR d’environ 30 mA pour vérifier la protection des personnes, apportant une réelle sérénité à l’utilisateur, qu’il soit professionnel ou bricoleur averti.

Spécifications Techniques

Guide d'utilisation : Localisateur de disjoncteur TT260ER

Installation et mise en service

Avant toute intervention, s’assurer que l’installation respecte les normes en vigueur et que la tension du réseau se situe bien entre 90 et 250 V AC. Déballer le Localisateur de disjoncteur TT260ER, vérifier l’intégrité visuelle des deux éléments (émetteur et récepteur) et contrôler qu’ils ne présentent ni fissure ni trace de choc. Ouvrir ensuite le compartiment pile du récepteur et installer une pile 9 V neuve en respectant la polarité, puis refermer soigneusement le couvercle. Appuyer brièvement sur le bouton de mise sous tension du récepteur pour vérifier son bon fonctionnement ; les indicateurs lumineux et/ou sonores doivent s’activer quelques instants. L’émetteur ne nécessitant pas de pile, aucune préparation particulière n’est requise, si ce n’est de vérifier la compatibilité mécanique avec les prises à tester. Le kit est alors prêt à être utilisé sur les prises et circuits de l’installation.

Présentation des composants

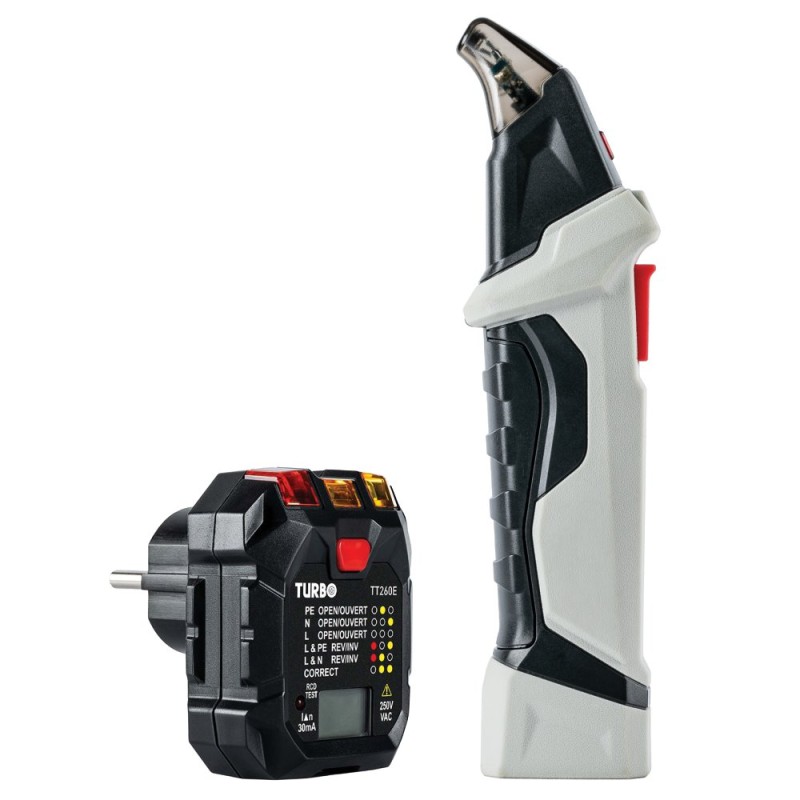

Le Localisateur de disjoncteur TT260ER se compose principalement de deux parties complémentaires. L’émetteur, ou testeur de prise, se présente sous la forme d’un boîtier compact à brancher directement sur la prise murale du circuit à identifier ; il intègre les éléments électroniques permettant de générer un signal spécifique sur le circuit ainsi que les fonctions de test de câblage et de déclenchement du DDR d’environ 30 mA. Le récepteur, de forme ergonomique, tient aisément en main ; il dispose d’un bouton de mise en marche, d’indicateurs LED et d’un avertisseur sonore servant à repérer, sur le tableau électrique, le disjoncteur ou le fusible correspondant au circuit alimenté par l’émetteur. Un compartiment pile 9 V est intégré au récepteur avec un indicateur de pile faible pour prévenir l’utilisateur lorsqu’un remplacement devient nécessaire. L’ensemble est dimensionné pour être facilement transportable dans une mallette d’outillage ou un sac de maintenance.

Utilisation de base

Pour localiser un disjoncteur ou un fusible avec le Localisateur de disjoncteur TT260ER, commencer par brancher l’émetteur sur la prise du circuit à identifier, en s’assurant que la prise est alimentée et accessible. Mettre ensuite le récepteur sous tension et se rendre au tableau électrique ; approcher le récepteur des disjoncteurs ou fusibles l’un après l’autre. Le récepteur capte le signal émis sur le circuit concerné et fournit des indications visuelles et sonores permettant de distinguer clairement le bon disjoncteur des autres, ce qui limite les risques de coupure d’un circuit inapproprié. Une fois le bon disjoncteur identifié, il devient possible de le manœuvrer en toute confiance pour travailler en sécurité sur le circuit. Le testeur de prise intégré à l’émetteur permet, avant ou après l’intervention, de vérifier le câblage de la prise ; les combinaisons de LED signalent une éventuelle inversion phase/neutre, l’absence de terre ou un défaut de tension. Pour contrôler un DDR d’environ 30 mA, suivre les indications du fabricant en activant la fonction de test dédiée sur l’émetteur ; le déclenchement du dispositif différentiel confirme son bon fonctionnement dans la plage de tension de 220 ± 20 V AC.

Entretien et sécurité

Pour garantir la fiabilité dans le temps du Localisateur de disjoncteur TT260ER, conserver le kit dans un endroit sec, à l’abri des chocs et des températures extrêmes, idéalement dans sa mallette ou son emballage d’origine. Nettoyer régulièrement les surfaces avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de préserver la lisibilité des marquages et la qualité des plastiques. Remplacer la pile 9 V du récepteur dès que l’indicateur de pile faible s’allume ou que les signaux deviennent moins nets, en veillant à utiliser des piles de qualité. Du point de vue sécurité, n’utiliser le produit que sur des installations conformes, dans la plage de 90 à 250 V AC et dans les limites de la catégorie de mesure CAT II 300 V. Ne jamais démonter l’appareil ni tenter de le réparer soi-même ; en cas de dommage visible ou de fonctionnement anormal, le faire contrôler ou remplacer par un professionnel qualifié. Éviter toute utilisation dans des atmosphères explosives ou dans des environnements très humides dépassant les spécifications, et toujours couper l’alimentation en amont avant toute intervention directe sur les conducteurs nus du circuit.
