Kit de qualification PV QUALIPV01

Conçu pour les professionnels du solaire exigeants, le Kit de qualification PV QUALIPV01 Turbo Tronic est un ensemble d’instruments de mesure dédié à la qualification complète des installations photovoltaïques et IRVE, permettant le contrôle de tension, de courant, de résistance d’isolement et de continuité selon les exigences des normes en vigueur.

Chaque appareil du Kit de qualification PV QUALIPV01 est construit autour de boîtiers robustes en plastique technique haute résistance, avec protections d’angle, double isolation électrique et revêtements antidérapants pour une excellente tenue en main sur chantier. Les écrans à large affichage numérique offrent une excellente lisibilité, même en extérieur, tandis que les sondes et cordons de mesure bénéficient de gaines isolantes renforcées, conformes aux catégories de surtension requises pour les mesures sur installations photovoltaïques. La conception privilégie la durabilité : résistance aux chocs légers, à l’abrasion et à un usage intensif, tout en respectant les standards européens de sécurité électrique et les directives environnementales en matière de recyclabilité des matériaux.

Idéal en mise en service, contrôle périodique ou dépannage, le Kit de qualification PV QUALIPV01 trouve naturellement sa place dans le quotidien des installateurs photovoltaïques, électriciens IRVE et techniciens de maintenance souhaitant documenter précisément la performance d’un champ PV ou d’une borne de recharge. Sur toiture, en local technique ou en parking équipé de bornes, ce kit permet de gagner du temps, de sécuriser les opérations de mesure et d’apporter à vos clients un rapport clair attestant de la qualité de l’installation, ce qui renforce la confiance, réduit les retours SAV et facilite l’obtention ou le maintien de labels de qualité.

Spécifications Techniques

Guide d'utilisation : Kit de qualification PV QUALIPV01

Installation et mise en service

Avant toute utilisation du Kit de qualification PV QUALIPV01, commencer par vérifier l’intégrité du contenu : instruments de mesure, cordons, pointes de touche, notices et éventuellement mallette de transport. Contrôler l’état visuel des isolations, l’absence de fissure sur les boîtiers et la propreté des connecteurs. Installer ou vérifier les piles de chaque instrument conformément aux indications figurant dans la notice de Turbo Tronic, en respectant la polarité et en utilisant des piles de qualité pour garantir la stabilité des mesures.

Sur site, choisir une zone de travail stable, sèche et bien ventilée, en évitant toute proximité avec des parties nues sous tension non protégées. S’assurer que l’installation photovoltaïque ou IRVE à contrôler est accessible conformément aux règles de sécurité (accès toiture sécurisé, coupures nécessaires en amont, EPI adaptés tels que gants isolants, casque, harnais le cas échéant). Avant de connecter les instruments, identifier précisément les points de mesure (bornier onduleur, coffret DC/AC, borniers de borne IRVE) afin de limiter les manipulations et d’éviter les erreurs de branchement.

Présentation des composants

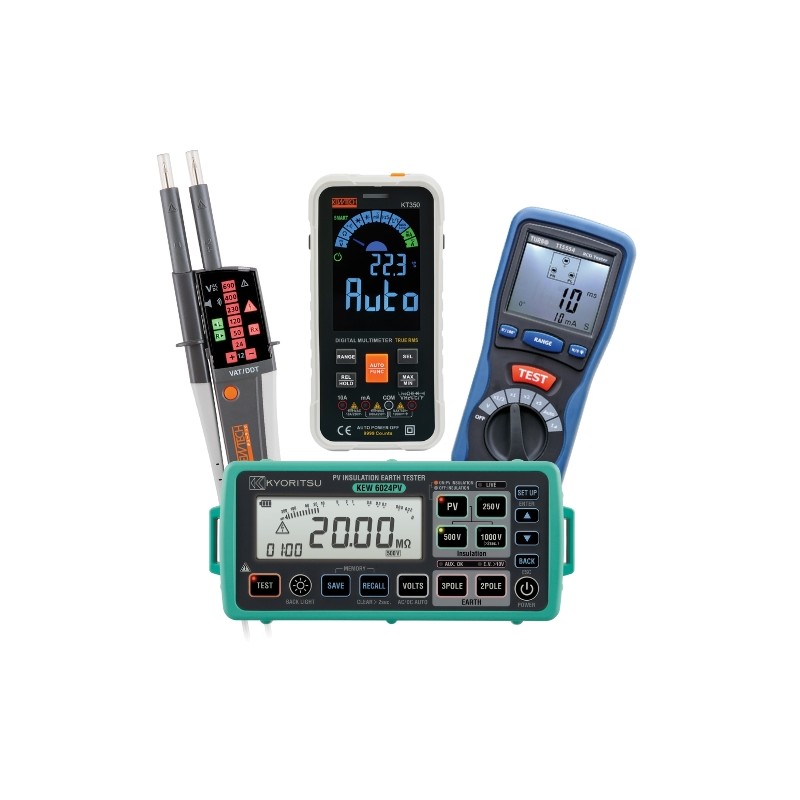

Le Kit de qualification PV QUALIPV01 s’articule autour de plusieurs instruments complémentaires. Le multimètre numérique permet les mesures générales de tension, courant et résistance sur les circuits DC et AC, avec sélecteur de gamme et fonctions auxiliaires. Le testeur de tension à deux pointes est destiné aux vérifications rapides de présence de tension, notamment pour confirmer la mise hors tension d’un circuit avant intervention ou pour repérer un défaut évident d’alimentation.

Un appareil de mesure d’isolement est dédié au contrôle de la résistance d’isolement des câbles, modules et ensembles de circuits, indispensable pour évaluer l’état de l’isolement vis-à-vis de la terre et limiter les risques de courant de fuite et d’échauffement. Les cordons de mesure, adaptateurs et accessoires associés assurent la bonne connexion aux borniers PV, aux coffrets électriques et aux différents points de mesure. L’ensemble est généralement fourni dans une mallette ou un conditionnement pratique, conçu pour protéger les instruments lors des transports fréquents entre chantiers.

Utilisation de base

Pour les contrôles de base d’une installation photovoltaïque avec le Kit de qualification PV QUALIPV01, commencer par la vérification de la présence ou non de tension avec le testeur de tension sur les entrées et sorties de l’onduleur, ainsi que sur les coffrets DC/AC. Une fois la situation clairement identifiée, utiliser le multimètre pour mesurer la tension en circuit ouvert des strings PV, puis le courant en charge si les conditions de sécurité et la documentation du fabricant le permettent. Ajuster la plage de mesure à la valeur attendue, connecter les pointes de touche aux bornes appropriées et lire directement les valeurs affichées sur l’écran numérique.

Pour tester la résistance d’isolement, raccorder le mesureur d’isolement entre les conducteurs à contrôler et la terre (ou entre polarités, selon le test prévu) en respectant rigoureusement les consignes de la notice Turbo Tronic. Choisir la tension d’essai recommandée pour le type de circuit (par exemple pour câbles DC PV) et lancer le test. Le résultat en MΩ permet d’évaluer rapidement si l’isolement est conforme aux seuils recommandés. En environnement IRVE, procéder de façon similaire en s’assurant que la borne est en condition de test sécurisée et que les protections sont désactivées selon la procédure prévue par le fabricant de la borne.

Entretien et sécurité

Pour garantir la longévité du Kit de qualification PV QUALIPV01, il est essentiel d’adopter quelques bonnes pratiques d’entretien. Après chaque intervention, nettoyer légèrement les boîtiers avec un chiffon doux et sec, sans solvants ni produits abrasifs. Vérifier régulièrement l’état des cordons et des pointes de touche : fissures, coupures ou gaines endommagées imposent un remplacement immédiat afin de préserver la sécurité de l’utilisateur et la fiabilité des mesures. Ranger systématiquement les appareils dans leur mallette ou dans un lieu sec, à l’abri de la poussière, de l’humidité et des températures extrêmes.

Du point de vue sécurité, l’utilisation du Kit de qualification PV QUALIPV01 doit être réservée à des personnes formées à la mesure sur circuits photovoltaïques et IRVE, connaissant les risques liés aux hautes tensions DC et aux courants de court-circuit potentiellement élevés. Ne jamais dépasser les catégories de surtension et les tensions maximales indiquées sur les instruments, ne pas manipuler les cordons avec les mains humides et ne jamais effectuer de mesures sur une installation détériorée ou partiellement démontée sans procédures claires de consignation. Enfin, consulter régulièrement la documentation de Turbo Tronic pour vérifier les mises à jour de sécurité et les recommandations d’utilisation les plus récentes.
