SONEL MIC-15k1 Contrôleur d'isolement

Conçu pour les environnements électriques les plus exigeants, le SONEL MIC-15k1 Contrôleur d'isolement est un analyseur de qualité d’isolation haute tension capable de mesurer des résistances jusqu’à 40 TΩ sous une tension d’essai programmable de 50 V à 15 000 V, idéal pour le contrôle de câbles, transformateurs, moteurs, générateurs, condensateurs et équipements de postes haute et très haute tension.

Logé dans un boîtier robuste en matériau synthétique renforcé et résistant aux chocs, le SONEL MIC-15k1 Contrôleur d'isolement est conçu pour supporter les conditions sévères des centrales électriques, postes de transformation et chantiers industriels, avec une excellente résistance aux interférences électromagnétiques rencontrées jusqu’à 1200 kV AC ou 500 kV DC. La finition antidérapante, les protections mécaniques des connecteurs et l’indice de résistance aux perturbations électriques contribuent à une grande longévité, tout en s’inscrivant dans les standards actuels de sécurité et de respect des normes environnementales.

Sur le terrain, le SONEL MIC-15k1 Contrôleur d'isolement trouve sa place partout où la fiabilité de l’isolation est critique : essais de réception de nouvelles installations, maintenance préventive de réseaux industriels, contrôle périodique de bobinages de moteurs ou générateurs, surveillance de câbles de puissance en milieu fortement perturbé. Les fonctions de diagnostic intégrées (IR, DAR, PI, SV, RT, DD et indicateur de décharges partielles) permettent d’anticiper les défauts, de réduire les arrêts imprévus et d’apporter une tranquillité d’esprit aux équipes de maintenance, tout en facilitant la prise de décision grâce à des mesures lisibles, stables et consignables via l’application Sonel MIC Mobile en temps réel.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-15k1 Contrôleur d'isolement

Installation et mise en service

Avant toute utilisation, vérifier que le SONEL MIC-15k1 Contrôleur d'isolement et ses accessoires ne présentent aucun dommage mécanique, en particulier au niveau des câbles haute tension et des connecteurs. Installer l’appareil sur une surface stable, à l’abri de l’humidité excessive, des sources de chaleur directes et des zones potentiellement explosives. S’assurer que la batterie est suffisamment chargée ou que le cordon d’alimentation secteur est correctement raccordé, en respectant la tension réseau indiquée sur l’étiquette de l’appareil.

Avant de raccorder les câbles de mesure, mettre hors tension et consigner l’installation à tester selon les procédures de sécurité électrique en vigueur. Décharger soigneusement les éléments possiblement stockeurs d’énergie (câbles longs, condensateurs, enroulements) à l’aide de dispositifs adaptés. Connecter ensuite les cordons de test aux bornes correspondantes du SONEL MIC-15k1 Contrôleur d'isolement, en veillant à respecter les codes couleur et les indications de polarité. Allumer l’appareil via le bouton de mise sous tension, puis laisser le système effectuer son auto-contrôle interne avant toute mesure.

Présentation des composants

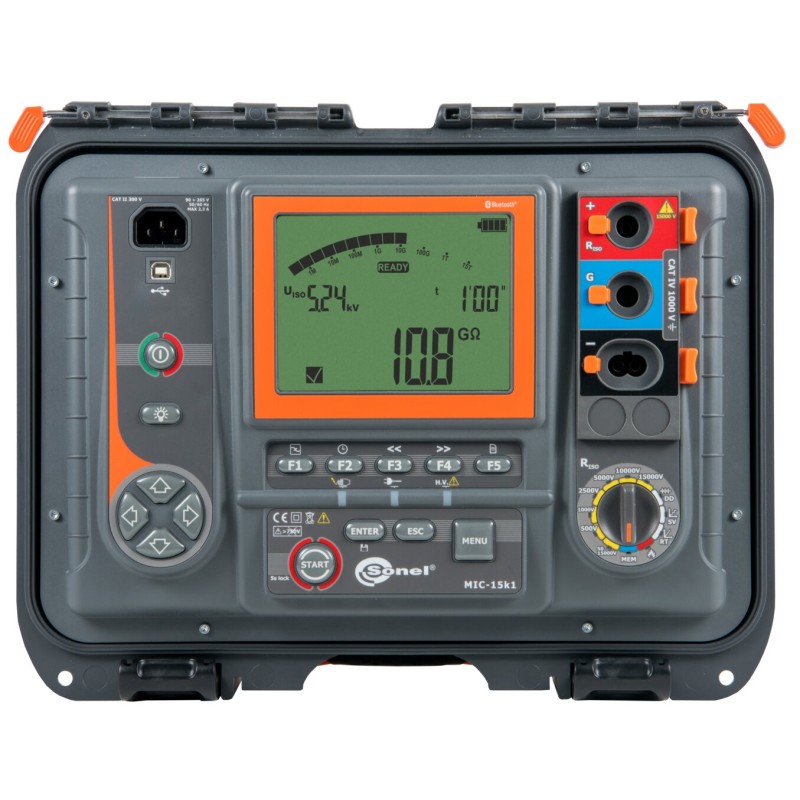

La face avant du SONEL MIC-15k1 Contrôleur d'isolement est organisée autour d’un large écran LCD segmenté, qui affiche la tension d’essai, la résistance mesurée, la capacité, les indices de diagnostic (DAR, PI, etc.) ainsi que les messages et alarmes. Sous l’écran, un pavé de touches de navigation permet d’accéder aux menus, de configurer les paramètres de test et de lancer ou arrêter les mesures. Un sélecteur rotatif ou un ensemble de touches de fonction permet la sélection rapide des modes principaux (test d’isolement, mesure de capacité, diagnostics avancés).

Sur le côté se trouvent les bornes de mesure haute tension, généralement repérées par des couleurs distinctes, destinées au raccordement des câbles de test et accessoires spécifiques. Un connecteur d’alimentation secteur et éventuellement un port de communication (selon version) complètent l’interface. La poignée et le boîtier renforcé sont conçus pour faciliter le transport sur site. L’appareil peut également être associé à l’application Sonel MIC Mobile, qui permet de visualiser les résultats en temps réel sur un terminal mobile compatible, apportant un confort supplémentaire lors des interventions sur de grandes installations.

Utilisation de base

Pour réaliser un test d’isolement standard, commencer par sélectionner la tension d’essai souhaitée entre 50 V et 15 000 V en fonction du type d’équipement et des normes applicables. Raccorder les cordons de mesure à l’objet à tester, en s’assurant que toutes les parties non testées sont correctement mises à la terre. Sur le SONEL MIC-15k1 Contrôleur d'isolement, choisir le mode de test d’isolement, puis lancer la mesure. L’écran affiche alors en temps réel la montée en tension, la résistance mesurée ainsi que, le cas échéant, la capacité estimée de l’objet testé.

Pour une analyse plus poussée de l’état de l’isolation, utiliser les fonctions IR, DAR, PI, SV, RT ou DD. Par exemple, un test PI (Polarization Index) se réalise sur une durée définie, en comparant la résistance mesurée à différents intervalles de temps, afin de détecter les phénomènes de vieillissement ou d’humidité dans l’isolant. L’indicateur de décharge partielle aide à identifier des défauts localisés susceptibles d’évoluer en pannes majeures. Les résultats peuvent être notés directement sur site ou suivis en temps réel via l’application Sonel MIC Mobile, permettant de constituer un historique précis de l’évolution de l’isolation.

Entretien et sécurité

Après chaque utilisation, déconnecter l’appareil de l’installation testée uniquement une fois la décharge complète de l’objet contrôlé garantie. Inspecter régulièrement l’état des cordons haute tension, des pinces et des connecteurs, et remplacer tout élément présentant fissures, traces de brûlure ou usure avancée. Stocker le SONEL MIC-15k1 Contrôleur d'isolement dans son boîtier ou une mallette de protection, dans un endroit sec et propre, à l’abri des chocs et de la poussière excessive.

Respecter strictement toutes les règles de sécurité électrique : port d’équipements de protection individuelle appropriés, consignation des circuits, respect des distances de sécurité en haute et très haute tension. Ne jamais utiliser l’appareil dans une atmosphère explosive ou dans des conditions d’humidité dépassant les spécifications constructeur. Des vérifications périodiques de l’étalonnage auprès d’un laboratoire agréé contribuent à maintenir la fiabilité des mesures dans le temps et à garantir la conformité aux procédures qualité et réglementation en vigueur.

Découvrez les autres produits de la catégorie : Contrôle isolement

Pour compléter l’équipement de test et adapter chaque intervention au niveau de tension et au type d’installation, d’autres instruments spécialisés de contrôle d’isolement sont disponibles. Il devient ainsi possible de constituer une véritable plateforme de diagnostic pour câbles, moteurs, transformateurs et réseaux industriels, du simple contrôle de routine aux campagnes de mesure approfondies. Pour aller plus loin dans la sélection et comparer les gammes, consulter la rubrique dédiée Contrôle isolement et choisir les solutions les plus adaptées à chaque besoin terrain.
