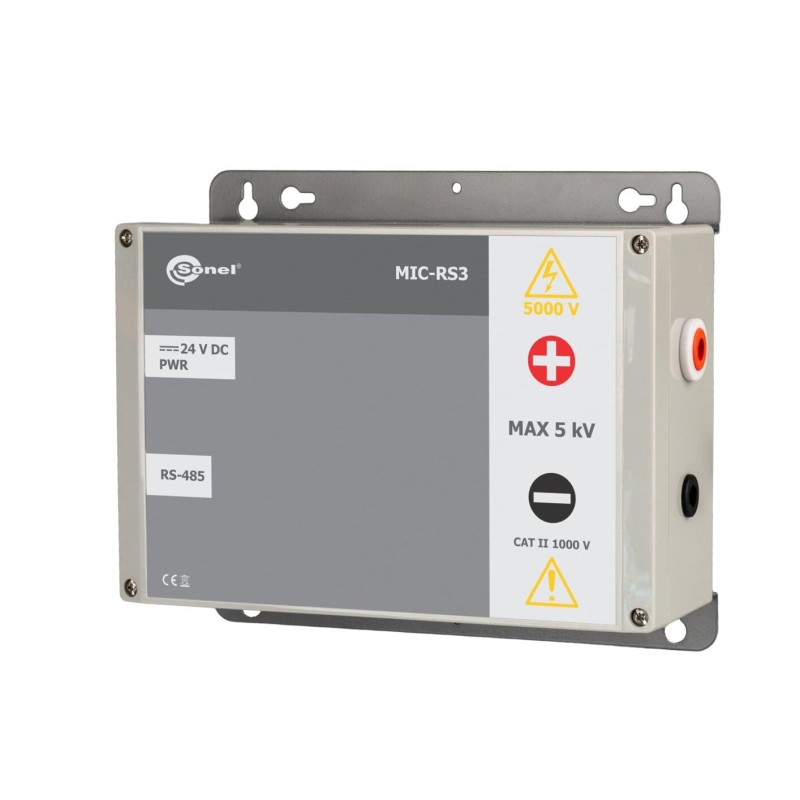

SONEL MIC-RS3 Contrôleur d'isolement

Conçu pour la surveillance continue des installations industrielles, le SONEL MIC-RS3 Contrôleur d'isolement est un contrôleur fixe de haute précision qui mesure en permanence la résistance d’isolement jusqu’à 5 kV avec communication RS-485, garantissant une détection précoce des défauts d’isolement et une disponibilité maximale des lignes de production automatisées.

Logé dans un boîtier robuste, le SONEL MIC-RS3 Contrôleur d'isolement bénéficie d’un plastique technique résistant aux chocs et aux contraintes thermiques courantes en environnement industriel, avec des surfaces faciles à nettoyer et une sérigraphie durable qui reste lisible dans le temps. Les composants internes sont dimensionnés pour supporter des mesures répétées sous haute tension, tandis que la conception respecte les exigences de la norme EN IEC 61557, gage de fiabilité et de sécurité. La durée de vie de l’équipement est renforcée par la décharge automatique de la capacité mesurée, limitant le stress électrique sur le circuit, et par une électronique optimisée pour un fonctionnement 24/7 dans des armoires de commande ou de supervision.

Dans une usine, un atelier de maintenance, une ligne de production robotisée ou un système de transport d’énergie, le SONEL MIC-RS3 Contrôleur d'isolement s’intègre comme un maillon discret mais essentiel, surveillant en permanence l’état des câbles, moteurs, transformateurs et équipements de commande. En mesurant la résistance d’isolement entre conducteurs et masse, il permet de repérer l’humidité, les dégradations de gaines ou les amorces de défaut avant qu’elles ne tournent en arrêt de production coûteux. La communication RS-485 via protocole Modbus ou MIC-RSx-SCP facilite l’intégration dans des systèmes de supervision (SCADA, automates, GTC), offrant aux responsables de maintenance une vision claire et rassurante de la santé électrique des installations, et contribuant ainsi à un environnement de travail plus serein, plus sûr et plus maîtrisé.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-RS3 Contrôleur d'isolement

Installation et mise en service

Avant toute intervention, couper l’alimentation des circuits concernés et s’assurer que l’installation est consignée conformément aux procédures de sécurité en vigueur. Choisir un emplacement protégé dans une armoire électrique ou un coffret technique, à l’abri des projections d’eau, des vibrations excessives et des sources de chaleur importantes. Fixer le SONEL MIC-RS3 Contrôleur d'isolement sur un panneau ou un châssis rigide en utilisant les trous de fixation prévus sur le boîtier, de manière à garantir une tenue mécanique fiable dans le temps. Raccorder ensuite l’alimentation 24 V DC conformément au schéma fourni par le fabricant, en respectant la polarité et la section de câble recommandée. Connecter les bornes de mesure aux points d’isolement à surveiller (conducteurs, enroulements, câbles) selon le plan de câblage défini par le bureau d’études ou le service maintenance. Terminer par le raccordement de l’interface RS-485 (paires torsadées blindées) vers l’automate ou le système de supervision, en respectant les règles de câblage bus (polarité A/B, terminaison de ligne, blindage). Une fois l’ensemble contrôlé et resserré, remettre progressivement sous tension, vérifier l’allumage de l’indicateur PWR et procéder à une première lecture de valeurs via le système de contrôle.

Présentation des composants

Le boîtier du SONEL MIC-RS3 Contrôleur d'isolement se structure en plusieurs zones fonctionnelles facilement identifiables. En façade, une zone de marquage indique les principales caractéristiques électriques, la plage de tension de mesure et les symboles de sécurité, permettant une identification rapide en maintenance. L’indicateur PWR signale la présence de l’alimentation et le bon fonctionnement de base de l’équipement. Sur le côté ou en partie basse (suivant configuration), se trouvent les bornes de connexion pour la mesure de la résistance d’isolement, dimensionnées pour accepter des conducteurs industriels standards. Le port RS-485 permet l’échange de données avec un automate, un PC de supervision ou tout autre système compatible, utilisant soit le protocole propriétaire MIC-RSx-SCP, soit le protocole Modbus largement répandu. L’ensemble est conçu pour une intégration claire dans un schéma d’armoire, avec un repérage aisé des entrées, de l’alimentation et de la communication afin de simplifier les opérations d’installation et de diagnostic ultérieures.

Utilisation de base

Une fois le SONEL MIC-RS3 Contrôleur d'isolement correctement alimenté et raccordé, la mesure de base consiste à surveiller la résistance d’isolement entre les conducteurs surveillés et la terre ou entre différentes parties d’un circuit selon l’architecture choisie. La configuration initiale s’effectue via le système de contrôle connecté (automate, superviseur SCADA ou logiciel compatible) qui envoie les commandes de mesure et récupère les résultats via RS-485. Il est possible de définir des seuils d’alarme de résistance d’isolement : lorsque la valeur descend en dessous d’un certain niveau, une alerte peut être déclenchée dans le système de supervision, permettant d’anticiper une intervention de maintenance. En utilisation quotidienne, l’appareil fonctionne de façon autonome en arrière-plan, effectuant des mesures périodiques ou continues selon les réglages, et transmettant en temps réel ou à intervalles réguliers les valeurs mesurées. La fonction de décharge automatique de la capacité garantit qu’après chaque mesure haute tension, le circuit est ramené à un état sûr, sans nécessiter de manipulation supplémentaire de la part de l’utilisateur. En cas de variation anormale de l’isolement, l’analyste ou le technicien peut consulter l’historique des mesures dans le système de supervision et planifier des contrôles ciblés sur le terrain.

Entretien et sécurité

Le SONEL MIC-RS3 Contrôleur d'isolement a été conçu pour un entretien minimal, mais quelques bonnes pratiques permettent de prolonger sa durée de service et de préserver la sécurité de l’installation. Inspecter régulièrement le serrage des borniers, l’état du câblage et l’absence de traces de surchauffe ou d’oxydation dans l’armoire électrique. Nettoyer le boîtier à l’aide d’un chiffon sec ou légèrement humide, sans solvants agressifs, afin de préserver la lisibilité des marquages et l’intégrité du plastique. Lors de toute intervention, s’assurer que l’alimentation du contrôleur et des circuits mesurés est coupée et consignée, et respecter les règles de travail sous tension éventuellement applicables. Ne jamais tenter d’ouvrir ou de modifier l’appareil : en cas de dysfonctionnement ou de doute, contacter un service technique qualifié et se référer strictement aux indications de la documentation Sonel. Grâce à ces précautions, le SONEL MIC-RS3 Contrôleur d'isolement offre une surveillance fiable de l’isolement, réduit les risques de choc électrique et contribue à maintenir les infrastructures industrielles conformes aux normes de sécurité en vigueur.
