Mesureur d'isolement numérique TT5505

Conçu pour les électriciens exigeants et les techniciens de maintenance, le Mesureur d’isolement numérique TT5505 de Turbotronic combine des tensions d’essai de 125, 250, 500 et 1000 V CC, une plage de mesure jusqu’à 4000 MΩ et un grand écran LCD à double affichage pour offrir des diagnostics d’isolement rapides, précis et sûrs sur les installations basse tension.

Le Mesureur d’isolement numérique TT5505 s’appuie sur un boîtier robuste en plastique technique haute résistance, pensé pour résister aux chocs du chantier, aux manipulations répétées et aux environnements industriels exigeants. Sa finition soignée protège les circuits internes de la poussière et de l’humidité ambiante, tandis que l’électronique embarquée est calibrée selon des standards professionnels afin de garantir la stabilité des mesures dans le temps. Certifié CAT III 1000 V et conforme aux exigences de sécurité européennes, cet appareil est conçu pour accompagner durablement les équipes terrain, limitant les pannes d’outillage et les remplacements prématurés.

Sur un tableau électrique, en atelier de maintenance ou lors d’un contrôle périodique de moteurs, de câbles ou d’armoires, le Mesureur d’isolement numérique TT5505 permet de vérifier en quelques secondes l’état de l’isolement et de prévenir les défauts potentiellement dangereux. Ses fonctions de test d’isolement, de mesure de tension AC/DC et de continuité avec signal sonore simplifient le travail quotidien et réduisent les risques d’erreur, tout en offrant un confort d’utilisation appréciable grâce au maintien d’affichage, au graphique à barres et à l’indication claire de l’état des piles. Cet outil rassure autant l’électricien autonome que le service de maintenance d’un site industriel, en apportant des mesures fiables qui facilitent la prise de décision et la conformité aux normes en vigueur.

Spécifications Techniques

Guide d'utilisation : Mesureur d'isolement numérique TT5505

Installation et mise en service

Avant la première utilisation, commencer par vérifier que l’emballage contient bien le Mesureur d’isolement numérique TT5505, les cordons de mesure, les 6 piles 1,5 V et le coffret. Placer l’appareil sur une surface stable, hors tension et loin de toute source de chaleur importante. Ouvrir le compartiment à piles au dos, insérer les 6 piles 1,5 V en respectant les polarités indiquées, puis refermer soigneusement. Contrôler que l’isolant des cordons de mesure est intact et que les pointes de touche ne présentent aucun dommage. Avant tout test, s’assurer que le circuit ou l’équipement à mesurer est hors tension et correctement déconnecté, sauf lorsque le TT5505 est utilisé en mode voltmètre. Une fois ces vérifications effectuées, mettre l’appareil sous tension et vérifier l’affichage du niveau de batterie sur l’écran.

Présentation des composants

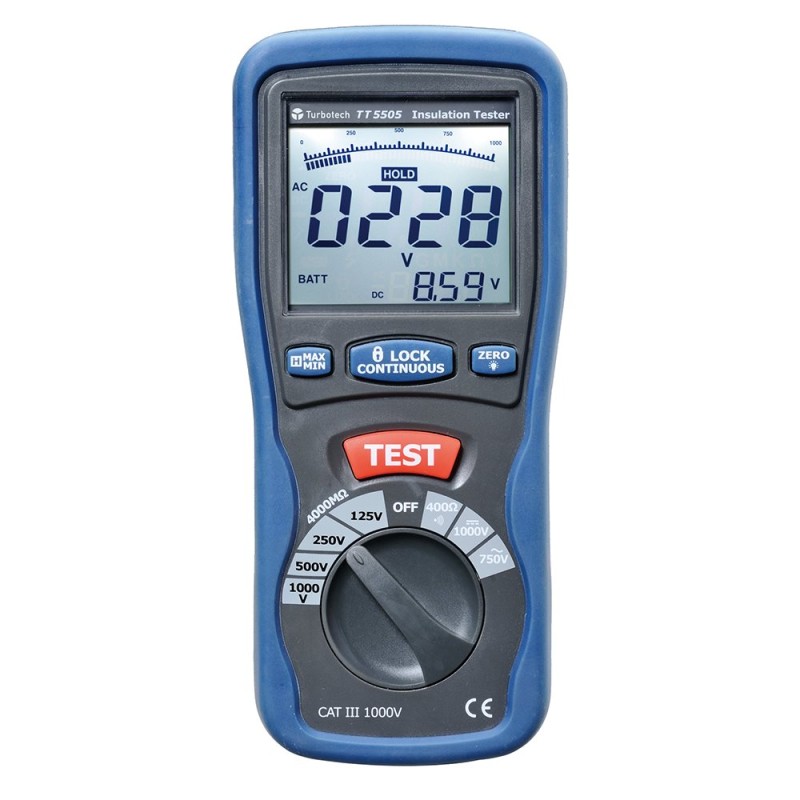

En face avant, le Mesureur d’isolement numérique TT5505 dispose d’un grand écran LCD à double affichage accompagné d’un graphique à barres qui donne une lecture visuelle instantanée du niveau d’isolement ou de la tension. Sous l’écran se trouvent les boutons de commande principaux, notamment la fonction de maintien d’affichage (Hold) et d’autres touches dédiées aux sélections et aux tests selon la version de l’appareil. Un sélecteur rotatif central permet de choisir le mode de mesure souhaité, comme les différentes tensions d’essai d’isolement (125, 250, 500 ou 1000 V CC), la mesure de résistance ou la mesure de tension AC/DC. Les bornes de connexion pour les cordons de mesure se situent en bas de la façade, clairement repérées pour éviter toute erreur de branchement. Des symboles sur l’écran informent en temps réel de l’état des piles, d’un éventuel dépassement de gamme et de l’activation de la décharge automatique à la fin d’un test d’isolement.

Utilisation de base

Pour réaliser une mesure d’isolement, régler le sélecteur sur la tension d’essai appropriée (125, 250, 500 ou 1000 V CC) en fonction des spécifications de l’installation à contrôler. Connecter les cordons de mesure aux bornes de l’appareil, puis aux points du circuit à tester, en respectant scrupuleusement les règles de sécurité et en s’assurant que le circuit est hors tension. Lancer le test selon la procédure de l’appareil, puis lire la valeur de résistance d’isolement sur l’écran, complétée par le graphique à barres. Pour contrôler une tension, positionner le sélecteur sur la fonction voltmètre (750 V CA ou 1000 V CC), brancher les pointes de touche sur le circuit sous tension et lire directement la valeur. Lors d’un test de continuité, utiliser les plages de résistance basses (0,01–40 Ω et 0,1–400 Ω) et écouter le signal sonore qui confirme la présence de continuité. La fonction de maintien d’affichage permet de figer une mesure le temps de la noter ou de la partager avec un collègue.

Entretien et sécurité

Pour préserver la précision du Mesureur d’isolement numérique TT5505, conserver l’appareil dans son coffret lorsqu’il n’est pas utilisé et éviter les expositions prolongées à l’humidité, à la poussière ou aux températures extrêmes. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, afin de ne pas détériorer les surfaces plastiques. Remplacer les piles dès que l’indicateur de batterie faible apparaît, en utilisant des piles de même type et de qualité équivalente. Avant chaque intervention, vérifier l’état des cordons de mesure et des pointes de touche, et les changer en cas de défaut visible. Respecter systématiquement la catégorie de sécurité CAT III 1000 V, ne jamais dépasser les limites de mesure indiquées et s’assurer que l’appareil est en parfait état avant d’intervenir sur tout circuit électrique. En cas de doute sur le bon fonctionnement, faire contrôler ou étalonner le TT5505 par un service compétent avant de poursuivre toute utilisation.
