SONEL MIC-10k1 Contrôleur d'isolement 10kV

Conçu pour les environnements électriques les plus exigeants, le SONEL MIC-10k1 Contrôleur d'isolement est un mégohmmètre 10 kV de haute précision capable de mesurer des résistances d’isolement jusqu’à 40 TΩ, idéal pour le diagnostic détaillé de moteurs, transformateurs, câbles moyenne et haute tension, tableaux et équipements industriels soumis à des contraintes sévères.

Le boîtier robuste du SONEL MIC-10k1 Contrôleur d'isolement est réalisé en matériaux plastiques techniques haute résistance, renforcés par des protections périphériques amortissantes qui absorbent les chocs et vibrations rencontrés sur chantier. La façade avant intègre un large écran LCD lisible en plein jour, protégé par une vitre résistante aux rayures, tandis que les touches sont dimensionnées pour une utilisation avec des gants. Les connecteurs de mesure sont conçus pour supporter des tensions jusqu’à 10 kV, avec une isolation renforcée et une finition anti-encrassement limitant les risques de cheminement de fuite. L’ensemble respecte des normes strictes de compatibilité électromagnétique, ce qui permet au contrôleur de fonctionner dans des environnements soumis à de fortes perturbations, y compris à proximité d’installations jusqu’à 500 kV, tout en garantissant une grande longévité et une stabilité de mesure remarquable.

Le SONEL MIC-10k1 Contrôleur d'isolement trouve naturellement sa place dans les services de maintenance industrielle, les exploitations de réseaux électriques, les sociétés de test et de diagnostic ainsi que dans les bureaux de contrôle. Grâce à ses tensions d’essai programmables de 50 V à 10 kV, il s’adapte aussi bien au contrôle de petites machines basse tension qu’aux longues lignes de câbles ou aux enroulements haute tension, permettant d’évaluer l’état réel de l’isolement, d’anticiper les pannes et de sécuriser les investissements. Les fonctions avancées comme l’indice de polarisation (PI), le rapport d’absorption diélectrique (DAR), les coefficients d’absorption programmables T1/T2/T3, la mesure de capacité et la mesure par tension en échelons offrent une vision dynamique du comportement diélectrique, renforçant la confiance lors des mises en service, révisions périodiques ou expertises après incident.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-10k1 Contrôleur d'isolement

Installation et mise en service

Avant la première utilisation du SONEL MIC-10k1 Contrôleur d'isolement, commencer par vérifier l’intégrité physique de l’appareil, des cordons de mesure et des accessoires fournis. Recharger complètement la batterie à l’aide du chargeur dédié jusqu’à ce que l’indicateur de charge signale une autonomie optimale, afin d’éviter toute interruption lors d’un test longue durée. Placer ensuite l’appareil sur une surface stable, à l’abri de l’humidité directe et des contaminants conducteurs (poussières métalliques, brouillard salin, etc.). Avant tout raccordement, s’assurer que l’installation à tester est hors tension, verrouillée et consignée, puis décharger les éléments susceptibles de rester chargés (condensateurs, lignes longues) selon les procédures en vigueur. Choisir enfin la langue d’interface, les unités et les paramètres de base dans le menu de configuration pour adapter le MIC-10k1 aux habitudes de travail de l’utilisateur.

Présentation des composants

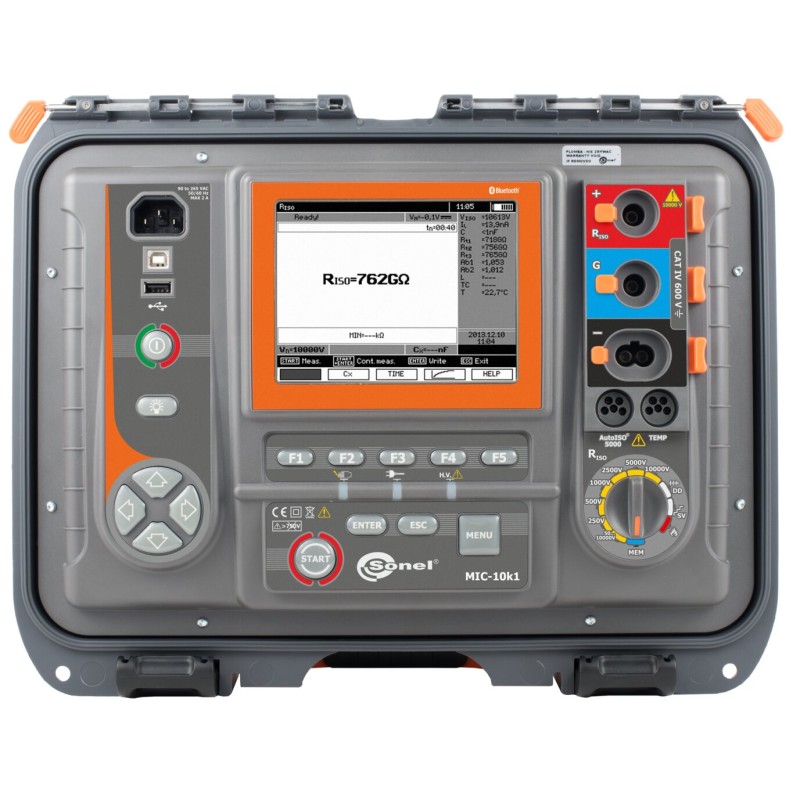

La face avant du SONEL MIC-10k1 Contrôleur d'isolement est dominée par un grand écran LCD qui affiche la tension de test, la résistance mesurée, le courant de fuite, les chronomètres d’essai et les indicateurs d’état (niveau de batterie, mode sélectionné, alarmes). Autour de l’écran se trouvent les touches de navigation (flèches, entrée, retour), les boutons contextuels et la touche de démarrage/arrêt de mesure, clairement identifiée pour réduire les erreurs de manipulation. Sur le côté de l’appareil, un bloc de bornes isolées accueille les connecteurs de test : bornes haute tension, borne de retour et borne de garde pour les mesures en 3 fils destinées à éliminer les courants de fuite superficiels. Un port de communication permet le transfert des résultats vers un ordinateur ou un logiciel de rapport, tandis qu’un connecteur dédié autorise la connexion d’accessoires comme l’adaptateur AutoISO-5000 ou la sonde de température ST-1. L’arrière du boîtier intègre généralement le logement batterie et parfois un support ou des points d’ancrage pour une sangle de transport.

Utilisation de base

Pour réaliser un test d’isolement standard avec le SONEL MIC-10k1 Contrôleur d'isolement, commencer par sélectionner le mode de mesure “Riso” dans le menu, puis choisir la tension d’essai appropriée en fonction de l’équipement (par exemple 500 V, 1 kV, 2,5 kV, 5 kV ou 10 kV). Déterminer ensuite la durée de test souhaitée ou opter pour un mode continu si une surveillance prolongée est nécessaire. Raccorder les cordons de test aux bornes prévues, puis aux points de mesure de l’installation, en respectant scrupuleusement la polarité et les distances de sécurité. En cas de mesures sur des câbles ou des équipements en environnement pollué, utiliser la connexion 3 fils avec la borne de garde pour minimiser l’influence des fuites de surface. Lancer la mesure via la touche de démarrage : la résistance d’isolement et, si activé, le courant de fuite et la capacité apparaissent à l’écran, accompagnés de signaux sonores toutes les 5 secondes. À la fin du test, laisser l’appareil effectuer la décharge automatique avant de déconnecter les cordons. Les fonctions avancées, telles que la mesure de PI, DAR, coefficients d’absorption et tension en échelons, se sélectionnent via des menus dédiés et suivent une logique similaire, avec enregistrement possible dans la mémoire interne pour une analyse ultérieure.

Entretien et sécurité

Pour garantir la fiabilité dans le temps du SONEL MIC-10k1 Contrôleur d'isolement, il est recommandé de procéder régulièrement à un nettoyage doux du boîtier et des cordons avec un chiffon légèrement humide, sans solvants agressifs, en veillant à conserver les surfaces isolantes propres et sèches. Inspecter visuellement les câbles, les connecteurs et les gaines haute tension avant chaque utilisation afin de détecter toute fissure, coupure ou trace de carbonisation ; tout élément douteux doit être remplacé immédiatement. Sur le plan de la sécurité, ne jamais utiliser l’appareil dans des atmosphères explosives ni au-delà de ses caractéristiques nominales, et respecter strictement les distances d’isolement prescrites lors des mesures à haute tension. Vérifier que l’objet testé est hors tension et correctement déconnecté du réseau avant d’injecter une tension d’essai, et attendre la fin complète de la phase de décharge automatique avant de toucher les conducteurs. Une vérification métrologique périodique, réalisée par un laboratoire agréé, permettra de maintenir la traçabilité des mesures et de préserver la conformité aux procédures qualité ou normatives en vigueur.
