Conçu pour les environnements électriques les plus exigeants, le Contrôleur d'isolement 15kV Sefram MI3215 est un testeur d’isolement haute tension professionnel capable de générer jusqu’à 15 kV DC et de mesurer des résistances d’isolement jusqu’à 35 TΩ, idéal pour le diagnostic approfondi de stators de générateurs, d’enroulements de transformateurs et de longues liaisons de câbles moyenne et haute tension.
Le boîtier robuste du Contrôleur d'isolement 15kV Sefram MI3215 est réalisé dans une coque plastique industrielle à haute résistance, protégée contre la poussière et les projections d’eau selon l’indice IP65, avec une finition mate qui limite les reflets sur le terrain et assure une excellente lisibilité de l’écran. L’ensemble est conçu pour résister aux chocs et aux conditions difficiles, avec une poignée de transport intégrée, des angles renforcés et une conception adaptée aux normes de mesure CAT IV pour une sécurité renforcée. La qualité d’assemblage, la protection renforcée des interfaces et l’alimentation mixte secteur / batterie rechargeable garantissent une grande longévité et une disponibilité maximale, tout en limitant le besoin de remplacements fréquents.
Sur site industriel, en centrale électrique, dans un poste de transformation ou sur des chantiers de câblage longue distance, le Contrôleur d'isolement 15kV Sefram MI3215 s’impose comme un allié précieux pour les équipes de maintenance et de mise en service. Il permet de réaliser, en toute confiance, les essais d’isolement à haute tension, les diagnostics PI, DAR et DD, les essais de tension par paliers et de tenue diélectrique, afin d’anticiper les défaillances, réduire les arrêts imprévus et sécuriser les installations. Son interface claire avec écran couleur, bargraph, fonctions de mémorisation et interfaces de communication (USB, Bluetooth selon configuration) fluidifie les campagnes de mesures, facilite la traçabilité et apporte une vraie sérénité au quotidien aux responsables de réseaux et aux techniciens terrain.
| Caractéristique | Détail |
|---|---|
| Référence fabricant | MI3215 |
| Désignation | Contrôleur d’isolement 15 kV / MI 3215 TeraOhmHP 15 kV |
| Tension d’essai maximale | 15 kV DC |
| Plage maximale de résistance d’isolement | Jusqu’à 35 TΩ |
| Tension d’essai réglable | Oui, réglage par paliers jusqu’à 15 kV DC |
| Essais diagnostiques intégrés | PI (Polarization Index), DAR (Dielectric Absorption Ratio), DD (Dielectric Discharge) |
| Essai de tension par paliers | Oui, séquences de tension programmables par paliers |
| Essai de tenue diélectrique | Jusqu’à 15 kV DC |
| Mesure de faible résistance | Oui, pour la vérification des connexions et enroulements |
| Mesures supplémentaires | Tension, fréquence, capacité |
| Affichage | Écran numérique avec bargraph et rétroéclairage |
| Mémorisation des résultats | Mémoire interne, fonction Data Hold, export des données |
| Interfaces de communication | USB et interfaces isolées, Bluetooth indiqué par le fabricant |
| Alimentation | Secteur et batterie rechargeable intégrée |
| Indice de protection | IP65 |
| Catégorie de mesure | CAT IV |
| Dimensions (L × H × P) | 360 × 160 × 330 mm |
| Poids | 6,3 kg sans accessoires |
| Applications typiques | Essais de stators de générateurs, enroulements de transformateurs, isolation de câbles longs |
Avant toute utilisation du Contrôleur d'isolement 15kV Sefram MI3215, il est essentiel de travailler dans un environnement sécurisé et de vérifier que l’installation à tester est hors tension, correctement consignées et mise à la terre selon les procédures en vigueur. Commencer par déballer l’appareil, contrôler l’intégrité visuelle du boîtier, des câbles de mesure haute tension et des accessoires fournis. Brancher ensuite l’appareil sur le secteur pour charger entièrement la batterie rechargeable avant une première campagne de tests, puis sélectionner le mode d’alimentation souhaité. Placer le contrôleur sur une surface stable, sèche et plane, à l’abri des projections directes d’eau et des sources de chaleur. Avant de connecter les cordons d’essai, s’assurer que la tension d’essai programmée correspond au niveau requis pour l’équipement à contrôler, en respectant scrupuleusement les recommandations du fabricant de l’installation testée et les règles de sécurité électrique haute tension.

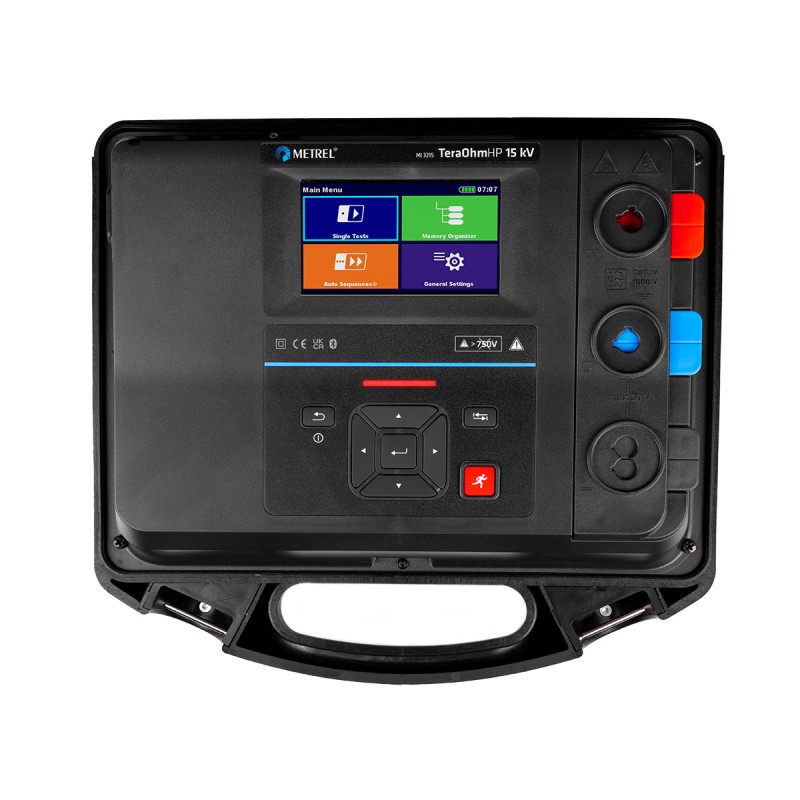

Le Contrôleur d'isolement 15kV Sefram MI3215 se présente sous la forme d’un boîtier portable muni d’une poignée de transport robuste, avec en façade un grand écran numérique à bargraph rétroéclairé affichant la tension d’essai, la résistance mesurée, les paramètres de diagnostic (PI, DAR, DD) ainsi que les états de fonctionnement (batterie, mémoire, interfaces). Sous et autour de l’écran, se trouvent les touches de navigation et de fonction, dont un pavé directionnel pour parcourir les menus, des touches dédiées au lancement et à l’arrêt des tests, au réglage des paliers de tension et à la mémorisation des résultats. Sur la partie supérieure ou latérale, les bornes de raccordement haute tension reçoivent les câbles d’essai isolés, clairement identifiés par couleur. Les interfaces USB et de communication isolée permettent la connexion à un ordinateur ou à un système de gestion de données. L’appareil intègre également des indicateurs visuels et sonores avertissant de la présence de haute tension lors des essais, ainsi que des circuits internes de décharge pour évacuer en sécurité l’énergie stockée dans l’objet testé en fin de mesure.
Pour réaliser une mesure d’isolement standard avec le Contrôleur d'isolement 15kV Sefram MI3215, commencer par sélectionner le mode de test souhaité sur l’interface (mesure simple d’isolement, PI, DAR, DD, tension par paliers, tenue diélectrique). Régler ensuite la tension d’essai en fonction de la classe d’isolement de l’appareil testé, en choisissant précisément le palier adéquat jusqu’à 15 kV DC. Connecter le câble haute tension à la partie active de l’équipement et le retour au point de référence ou à la terre, en respectant les schémas de raccordement recommandés. Une fois l’ensemble sécurisé, lancer le test à l’aide du bouton dédié et surveiller l’évolution des valeurs à l’écran : résistance instantanée, courbe de charge, et éventuellement indices PI et DAR calculés automatiquement sur la durée programmée. À la fin de la séquence, attendre la fin de la phase de décharge automatique avant de débrancher les cordons, puis sauvegarder le résultat dans la mémoire interne. Les mesures peuvent être ensuite transférées via USB ou interface isolée vers un logiciel de rapport pour analyse et archivage, ce qui permet de constituer un historique précieux pour le suivi de l’état d’isolement au fil des années.
L’entretien du Contrôleur d'isolement 15kV Sefram MI3215 repose sur quelques gestes réguliers qui garantissent sa fiabilité dans le temps. Après chaque utilisation, nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, en portant une attention particulière aux zones des bornes de mesure pour éliminer poussières et éventuels dépôts. Vérifier périodiquement l’état des câbles haute tension, des pointes de touche et des isolants, et remplacer immédiatement tout accessoire endommagé afin de préserver l’isolation globale du système de test. Respecter les périodes de recharge de la batterie et ne jamais ouvrir l’appareil, les opérations de maintenance interne devant être confiées uniquement à un service technique agréé. Sur le plan sécurité, toujours considérer que les bornes peuvent rester chargées en fin d’essai : il est indispensable de respecter les signalisations de l’écran, d’attendre la fin complète de la décharge automatique et de ne jamais intervenir sur les connexions sous tension. L’utilisation d’équipements de protection individuelle adaptés (gants isolants, lunettes, tapis isolant) est fortement recommandée pour chaque série de tests haute tension, en conformité avec les normes de sécurité en vigueur dans l’installation.
Pour compléter une flotte d’instruments de test haute tension ou équiper différents sites industriels avec des solutions adaptées à chaque niveau de tension, il est possible d’explorer une sélection étendue d’appareils de mesure et de diagnostic dans la catégorie Contrôle isolement, afin de trouver le contrôleur le plus approprié à chaque application d’isolement électrique.
Le Contrôleur d'isolement 15kV Sefram MI3215 est principalement destiné aux essais d’isolement haute tension sur les stators de générateurs, les enroulements de transformateurs et les câbles de puissance de grande longueur. Grâce à sa tension d’essai jusqu’à 15 kV DC et à sa plage de mesure pouvant atteindre 35 TΩ, il convient parfaitement aux opérations de mise en service, de maintenance préventive et de diagnostic approfondi sur des installations industrielles et énergétiques critiques.
L’appareil dispose d’une mémoire interne permettant d’enregistrer les résultats des essais, avec une fonction Data Hold pour figer une valeur à l’écran lorsque nécessaire. Après la campagne de mesure, les données peuvent être transférées vers un ordinateur via l’interface USB ou les interfaces de communication isolées, ce qui facilite la génération de rapports, la comparaison dans le temps et l’intégration dans un système de gestion de maintenance. Selon la configuration, la communication Bluetooth indiquée par le fabricant peut également être utilisée pour une exploitation plus souple sur le terrain.
Oui, le Contrôleur d'isolement 15kV Sefram MI3215 est conçu pour une utilisation sur le terrain dans des environnements exigeants. Son boîtier robuste, protégé IP65 contre la poussière et les projections d’eau, et sa conformité à la catégorie de mesure CAT IV offrent un haut niveau de protection pour l’utilisateur comme pour l’appareil. Il reste toutefois essentiel de respecter les consignes de sécurité, de garantir une surface stable et sèche pour la mise en place, et d’utiliser les équipements de protection individuelle appropriés lors de chaque test haute tension.
