SONEL MIC-RS2 Contrôleur d'isolement

Conçu pour la surveillance continue des installations industrielles les plus exigeantes, le SONEL MIC-RS2 Contrôleur d'isolement est un contrôleur fixe de haute précision capable de mesurer la résistance d’isolement de 50 à 2500 V avec une interface RS‑485, idéal pour intégrer un suivi fiable de l’isolement directement au cœur des lignes de production et des systèmes automatisés.

Son boîtier robuste à montage fixe est réalisé dans des matériaux industriels durcis, conçus pour résister aux vibrations, à la poussière et aux variations de température typiques des environnements de production, tandis que sa façade lisible et protégée par un revêtement isolant garantit une excellente tenue dans le temps. L’électronique interne est optimisée pour fonctionner durablement avec une alimentation externe en courant continu, le tout dans le respect des normes de sécurité de mesure CAT II 1000 V, afin de limiter l’usure prématurée et de réduire les risques de panne, pour un investissement pérenne et responsable.

Le SONEL MIC-RS2 Contrôleur d'isolement trouve naturellement sa place dans les chaînes industrielles, les bancs d’essais, les ateliers de maintenance, les systèmes de surveillance d’isolement et les installations automatisées nécessitant un contrôle permanent de l’état des isolants. En détectant précocement les baisses de résistance d’isolement, il contribue à la stabilité des process, à la diminution des arrêts non planifiés et à la sécurité des opérateurs, tout en apportant une tranquillité d’esprit précieuse aux équipes de maintenance qui peuvent suivre les valeurs en temps réel via le bus RS‑485 et les protocoles MIC‑RSx‑SCP ou Modbus.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-RS2 Contrôleur d'isolement

Installation et mise en service

Avant toute intervention, couper l’alimentation des circuits à contrôler et s’assurer que les conducteurs à relier au SONEL MIC-RS2 Contrôleur d'isolement sont hors tension et correctement identifiés. Choisir un emplacement protégé, à proximité du tableau électrique ou de l’armoire de commande, permettant une bonne accessibilité aux bornes de raccordement et une ventilation correcte du boîtier. Fixer solidement le contrôleur sur une paroi ou un panneau à l’aide des trous de montage prévus aux extrémités de l’enveloppe, en veillant à conserver suffisamment d’espace pour le passage des câbles de puissance et de communication RS‑485.

Raccorder ensuite l’alimentation externe DC en respectant scrupuleusement la polarité et la tension nominale indiquées sur la façade (par exemple 24 V DC, suivant la version). Connecter les bornes de mesure aux points d’isolement à surveiller, en utilisant des câbles adaptés à la tension maximale de 2,5 kV et à l’environnement (gaine isolante, section suffisante, serrage correct). Relier enfin l’interface RS‑485 au réseau de communication existant, en respectant la polarité A/B et les règles de câblage du bus (terminaisons, blindage, continuité). Une fois les connexions vérifiées, remettre sous tension l’alimentation du contrôleur, puis des circuits mesurés, et contrôler l’allumage des voyants de service pour valider la mise en route.

Présentation des composants

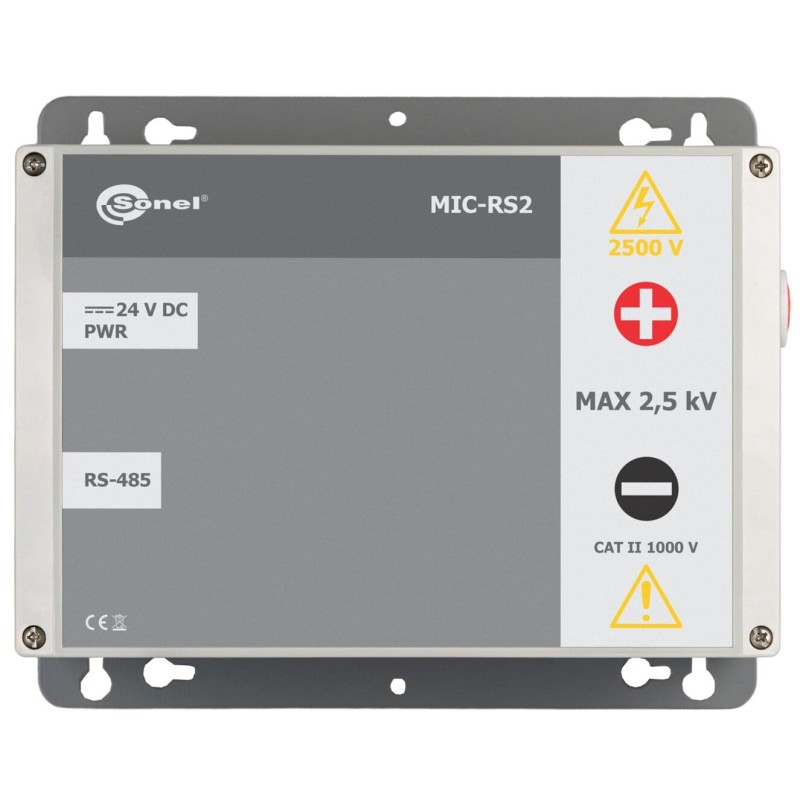

Sur la façade du SONEL MIC-RS2 Contrôleur d'isolement se trouvent les informations essentielles de sécurité, notamment la mention CAT II 1000 V et l’indication de la tension maximale de 2,5 kV, permettant d’identifier rapidement le domaine d’utilisation autorisé. Le boîtier intègre des bornes dédiées à l’alimentation en courant continu, clairement repérées, ainsi que les bornes de mesure haute tension destinées à la connexion aux circuits dont la résistance d’isolement doit être suivie. Les marquages visuels facilitent la mise en œuvre et renforcent la sécurité lors du raccordement.

Sur un côté ou en façade (selon la configuration), le connecteur RS‑485 permet de raccorder le contrôleur au réseau de supervision et aux automates. Des indicateurs lumineux, tels que le témoin PWR (présence d’alimentation) et des voyants de communication, renseignent en un coup d’œil sur l’état de fonctionnement de l’appareil. À l’intérieur, l’électronique de mesure, associée aux circuits de protection, assure la génération et la surveillance du signal de test d’isolement jusqu’à 2500 V, tandis que la partie numérique gère l’échange de données via les protocoles MIC‑RSx‑SCP ou Modbus.

Utilisation de base

Une fois l’installation terminée, l’utilisation de base du SONEL MIC-RS2 Contrôleur d'isolement consiste à paramétrer les tensions de mesure souhaitées et le mode de surveillance via le système de commande relié au RS‑485 (automate, PC industriel, superviseur SCADA). À travers les protocoles MIC‑RSx‑SCP ou Modbus, il est possible de définir la tension d’essai adaptée à l’équipement contrôlé (par exemple 500 V, 1000 V ou jusqu’à 2500 V), la durée de mesure, ainsi que les seuils d’alarme sur la résistance d’isolement.

Pendant le fonctionnement, le contrôleur applique de manière contrôlée la tension de mesure et calcule la résistance d’isolement du circuit surveillé, transmettant les valeurs et l’état d’alarme au système de supervision. En cas de chute d’isolement sous le seuil défini, le superviseur peut déclencher des alarmes visuelles ou sonores, enclencher des séquences d’arrêt sécurisé, ou planifier des opérations de maintenance ciblée. Cette utilisation permet de transformer un contrôle ponctuel en une surveillance continue, améliorant la fiabilité globale de l’installation électrique.

Entretien et sécurité

Pour garantir des performances durables, il est recommandé de vérifier périodiquement l’état des connexions électriques et mécaniques du SONEL MIC-RS2 Contrôleur d'isolement, notamment le serrage des bornes de mesure et de l’alimentation, ainsi que la propreté du boîtier. Toute opération de nettoyage doit être effectuée hors tension, avec un chiffon sec ou légèrement humide, sans solvants agressifs susceptibles d’altérer l’isolation ou les marquages de sécurité. En environnement poussiéreux ou soumis à des projections, l’intégration du contrôleur dans une armoire électrique adaptée améliore sa longévité et réduit les risques de contamination.

Sur le plan de la sécurité, il est essentiel de respecter la catégorie de mesure CAT II 1000 V et la tension maximale de 2,5 kV indiquée, de ne jamais connecter l’appareil à des circuits dépassant ces limites et de s’assurer que seules des personnes qualifiées en électricité réalisent l’installation ou la modification des raccordements. Avant toute intervention, débrancher l’alimentation externe et décharger les circuits pouvant conserver une haute tension résiduelle. Un contrôle métrologique régulier, selon les procédures de l’entreprise et les recommandations Sonel, permet de conserver la précision des mesures et la conformité aux exigences de qualité et de sécurité.
