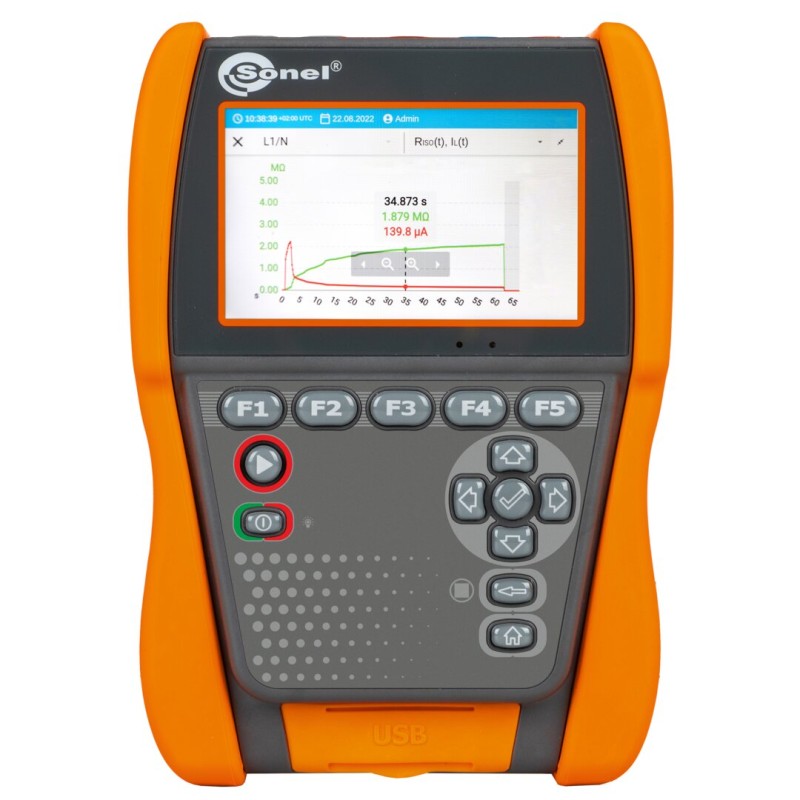

SONEL MIC-2511 Contrôleur d'isolement

Conçu pour les environnements électriques les plus exigeants, le SONEL MIC-2511 Contrôleur d'isolement est un mégohmmètre professionnel haute performance capable de mesurer des résistances d’isolement jusqu’à 2 TΩ avec une tension de test réglable de 10 à 2500 V, idéal pour la maintenance préventive, les tests de réception et le diagnostic approfondi des installations basse et haute tension.

Le boîtier robuste du SONEL MIC-2511 Contrôleur d'isolement associe une façade grise technique à une coque périphérique orange en matériau polymère renforcé, résistante aux chocs, aux rayures et aux conditions de chantier les plus rudes. Les angles sont protégés par des renforts amortissants, tandis que la surface légèrement texturée favorise une excellente prise en main, même avec des gants. Les circuits internes bénéficient d’une conception à haute immunité aux perturbations électromagnétiques et d’une isolation renforcée, dans le respect des normes de sécurité électrique internationales. L’écran couleur de 5,6 pouces est protégé par une vitre résistante, et l’ensemble de l’appareil est pensé pour une utilisation durable, limitant le besoin de remplacement fréquent et s’inscrivant dans une logique de consommation plus responsable.

Sur le terrain, le SONEL MIC-2511 Contrôleur d'isolement trouve sa place aussi bien dans les services de maintenance industrielle que chez les installateurs d’infrastructures électriques, les sociétés de contrôle et les électriciens haute et basse tension. Il permet de tester l’isolement de câbles, moteurs, transformateurs, tableaux de distribution, installations photovoltaïques ou circuits de commande, tout en offrant une lecture claire des résultats sous forme de valeurs chiffrées et de graphiques de tendance. Sa grande mémoire interne, sa connectivité USB et sa compatibilité avec les logiciels Sonel Reports PLUS et Sonel Reader facilitent la traçabilité des mesures, la génération de rapports et le suivi de l’état des installations, ce qui améliore la sécurité, réduit les temps d’arrêt et apporte une réelle sérénité aux équipes techniques.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-2511 Contrôleur d'isolement

Installation et mise en service

Avant toute chose, il est recommandé de lire attentivement la notice fournie par le fabricant afin de se familiariser avec les consignes de sécurité propres au SONEL MIC-2511 Contrôleur d'isolement. Vérifier que l’appareil est complet à la réception : contrôleur, cordons de mesure, éventuellement sonde de température ST-1, chargeur ou alimentation, et accessoires. Placer l’appareil sur une surface stable et sèche, loin de sources de chaleur ou d’humidité excessive, puis charger complètement la batterie interne avant la première utilisation afin de garantir une autonomie optimale sur le terrain.

Une fois la batterie chargée, mettre l’appareil sous tension à l’aide du bouton d’alimentation dédié. L’écran couleur s’allume et affiche le menu principal. Choisir la langue d’interface si la configuration initiale le propose, ajuster la luminosité de l’écran et régler les paramètres généraux (heure, date, format d’enregistrement) pour une traçabilité fiable des mesures. Connecter les cordons de mesure aux bornes appropriées en respectant la polarité et s’assurer que les pointes de touche sont en bon état et propres, ce qui contribue directement à la précision des résultats.

Présentation des composants

La face avant du SONEL MIC-2511 Contrôleur d'isolement est dominée par un large écran tactile couleur de 5,6 pouces, qui affiche simultanément les valeurs de mesure, les paramètres de test et, selon les fonctions sélectionnées, des courbes de tendance. Sous l’écran se trouvent les touches de fonction F1 à F5, dont le rôle varie en fonction du menu ouvert ; elles permettent d’accéder rapidement aux options contextuelles affichées en bas de l’écran. Un pavé de navigation central permet de se déplacer dans les menus, de modifier des valeurs et de confirmer des sélections.

Les entrées de mesure sont situées sur le haut ou le côté de l’appareil, clairement identifiées pour les différents types de tests (isolement, continuité, tension, sonde de température). Un bouton de test, souvent mis en évidence par une couleur distincte, sert à lancer et interrompre les mesures d’isolement. Le port USB se trouve sur la tranche, protégé par un capuchon pour éviter l’intrusion de poussière ou d’humidité ; il permet la connexion à un ordinateur, la récupération des données enregistrées dans la mémoire interne et l’utilisation des logiciels Sonel Reports PLUS et Sonel Reader. La coque orange intègre des surfaces antidérapantes pour limiter les risques de chute lors des manipulations.

Utilisation de base

Pour réaliser une mesure de résistance d’isolement avec le SONEL MIC-2511 Contrôleur d'isolement, commencer par s’assurer que le circuit à tester est hors tension et correctement déconnecté de toute source d’énergie. Sélectionner le mode de mesure d’isolement sur l’écran, puis choisir la tension d’essai adaptée à l’installation (par exemple 500 V, 1000 V ou une valeur personnalisée, ajustable par pas de 10 V). Connecter les cordons de mesure aux points de test prévus (entre conducteur et terre, entre conducteurs, ou selon le schéma de contrôle requis), puis presser le bouton de test pour lancer la mesure.

Les résultats apparaissent en temps réel à l’écran, sous forme de valeur en MΩ ou GΩ, voire en TΩ pour les isolations de très haute qualité. Selon les paramètres choisis, l’appareil peut afficher une courbe représentant l’évolution de la résistance d’isolement dans le temps, ce qui permet une analyse fine du comportement des isolants. La mesure de continuité des conducteurs de protection s’effectue de façon similaire, l’appareil injectant un courant > 200 mA dans les deux sens afin de vérifier la qualité des liaisons équipotentielles. Pour la mesure de tension, sélectionner le mode adéquat, raccorder les cordons en respectant les règles de sécurité, puis lire directement la tension AC ou DC jusqu’à 1500 V. Les résultats importants peuvent être sauvegardés dans la mémoire interne et ultérieurement exportés via USB pour une exploitation dans Sonel Reports PLUS ou Sonel Reader.

Entretien et sécurité

L’entretien du SONEL MIC-2511 Contrôleur d'isolement repose sur quelques gestes simples qui prolongent considérablement sa durée de vie. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humidifié, sans solvants agressifs susceptibles d’endommager les plastiques ou l’écran. Vérifier périodiquement l’état des cordons de mesure, des pointes de touche et des connecteurs ; remplacer tout élément présentant des fissures, coupures d’isolant ou signes d’usure avancée. Il est recommandé de stocker l’appareil dans sa mallette de transport, à l’abri des chocs, de l’humidité et de la poussière, et de recharger la batterie à intervalles réguliers, même en cas d’utilisation peu fréquente.

Du point de vue sécurité, les règles de base des travaux sous ou hors tension doivent être scrupuleusement respectées. Toujours vérifier l’absence de tension avant de lancer une mesure d’isolement, utiliser des équipements de protection individuelle adaptés (gants isolants, lunettes, tapis d’isolement selon le contexte) et respecter les limites de tension spécifiées par le constructeur. Ne jamais utiliser l’appareil dans des atmosphères explosives ou en dehors des plages environnementales indiquées dans la documentation. En cas de doute sur le fonctionnement, interrompre immédiatement les mesures et faire contrôler l’appareil par un service agréé, de manière à conserver la précision et la conformité aux normes en vigueur.
