SONEL MRU-12 Mesureur de terre et de résistivité

Conçu pour les professionnels des installations électriques exigeants, le SONEL MRU-12 Mesureur de terre et de résistivité est un contrôleur compact et robuste qui permet de mesurer avec précision la résistance de mise à la terre et la résistivité du sol, en utilisant des méthodes 2, 3 et 4 fils ainsi que les méthodes de Wenner et Schlumberger, afin de garantir la sécurité et la conformité de tous les systèmes de mise à la terre.

Le boîtier du SONEL MRU-12 Mesureur de terre et de résistivité est réalisé dans un plastique industriel haute résistance, doté d’une enveloppe orange très visible renforcée par des protections périphériques contre les chocs et les rayures, ce qui le rend parfaitement adapté aux chantiers et environnements difficiles. La face avant bénéficie d’un clavier à membranes étanche et d’un écran LCD large et lisible, réduit en reflets, qui assure une excellente lisibilité même à l’extérieur. L’ensemble est conçu pour résister à l’usure du temps, aux manipulations répétées, aux variations de température, tout en respectant les normes de sécurité électrique en vigueur et en limitant la consommation énergétique grâce à une électronique optimisée.

Sur le terrain, le SONEL MRU-12 Mesureur de terre et de résistivité trouve naturellement sa place auprès des électriciens, bureaux d’études, installateurs photovoltaïques, techniciens de maintenance industrielle ou encore spécialistes de la mise à la terre des paratonnerres et réseaux de distribution. Il permet de vérifier, documenter et optimiser la qualité des prises de terre de bâtiments neufs ou en rénovation, d’installations sensibles (salles informatiques, hôpitaux, sites de télécoms) et de postes de transformation. En pratique, il simplifie le travail quotidien : navigation intuitive, mémorisation des résultats (jusqu’à 990 mesures), tests rapides des piquets de terre, études de sol pour définir l’implantation de nouveaux réseaux de mise à la terre. Cette fiabilité technique contribue à la tranquillité d’esprit des équipes, limite les risques de défauts dangereux et renforce la crédibilité des rapports remis aux clients et organismes de contrôle.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-12 Mesureur de terre et de résistivité

Installation et mise en service

Avant la première utilisation du SONEL MRU-12 Mesureur de terre et de résistivité, commencer par vérifier l’intégrité du boîtier, des câbles de mesure et des piquets de terre éventuellement fournis. Installer les piles recommandées en respectant la polarité indiquée dans le compartiment prévu à cet effet, puis refermer soigneusement le couvercle afin d’assurer l’étanchéité et la sécurité du logement. Une fois l’appareil alimenté, appuyer brièvement sur la touche de mise sous tension pour lancer l’initialisation ; l’écran LCD affiche alors les unités de mesure et le mode actif. Avant de se rendre sur site, préparer le matériel nécessaire : câbles de longueur adaptée, électrodes auxiliaires, plan de l’installation à tester et, idéalement, équipement de protection individuelle (gants isolants, chaussures de sécurité, EPI conformes). Sur le lieu d’intervention, s’assurer que l’installation est conforme aux consignes de sécurité (coupure ou non des circuits, autorisation d’accès) et placer l’appareil sur une surface stable, à l’abri des projections d’eau et des zones de passage.

Présentation des composants

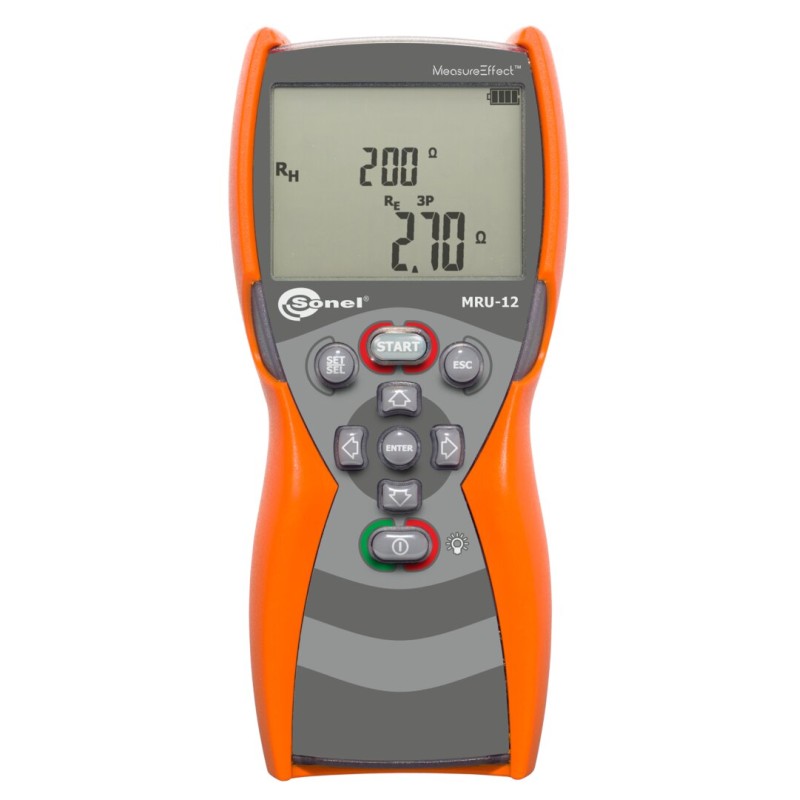

Le SONEL MRU-12 Mesureur de terre et de résistivité se compose d’un boîtier ergonomique avec une façade frontale organisée autour d’un large écran LCD et d’un clavier simple d’accès. L’écran affiche les valeurs mesurées (ohms, Ωm, tension en volts), les symboles relatifs au mode sélectionné (par exemple RH pour la résistance de terre, RE pour une autre référence de mesure, 3P pour la méthode trois piquets), ainsi que d’éventuels pictogrammes indiquant l’état de la batterie ou des erreurs de connexion. Sous l’écran, plusieurs touches permettent de naviguer dans les fonctions : la touche START lance et valide une mesure, la touche ESC sert à revenir en arrière ou à annuler une action, tandis que d’autres boutons dédiés permettent de sélectionner le type de mesure (terre, résistivité, tension d’interférence) et d’accéder à la mémoire interne. Sur la partie supérieure ou latérale du boîtier se trouvent les borniers de connexion pour les câbles de mesure, clairement identifiés par des repères couleur ou des marquages de type H, S, E, etc., afin de différencier les connexions pour les méthodes 2, 3 et 4 fils. L’ensemble de ces éléments est conçu pour être manipulé facilement avec des gants, tout en limitant les risques d’erreur de branchement.

Utilisation de base

Pour une mesure classique de résistance de mise à la terre avec le SONEL MRU-12 Mesureur de terre et de résistivité, commencer par sélectionner le mode adapté à la méthode de mesure choisie (2, 3 ou 4 fils) à l’aide des touches de fonction, en se référant aux symboles affichés à l’écran. Placer ensuite l’électrode de terre à mesurer, ainsi que les piquets auxiliaires nécessaires, selon les distances préconisées par la norme en vigueur (par exemple, un piquet de courant et un piquet de potentiel disposés en ligne avec la prise de terre, à des intervalles suffisants). Raccorder les câbles de mesure aux bornes marquées sur l’appareil et aux électrodes correspondantes, en s’assurant d’avoir des connexions fermes et propres. Une fois le circuit mis en place, appuyer sur START : l’appareil injecte alors un courant de test approprié et calcule la résistance de terre, qui s’affiche en quelques instants sur l’écran. Pour la mesure de résistivité du sol, sélectionner la méthode Wenner ou Schlumberger, implanter les quatre piquets dans le sol selon le schéma adapté et saisir ou prendre en compte les distances entre piquets lors de l’interprétation des résultats ; le MRU-12 donne alors la valeur de résistivité en Ωm, utile pour le dimensionnement des installations de mise à la terre. Les mesures peuvent être sauvegardées dans la mémoire interne afin de faciliter la rédaction d’un rapport ultérieur.

Entretien et sécurité

Une utilisation durable et sûre du SONEL MRU-12 Mesureur de terre et de résistivité repose sur quelques règles simples d’entretien et de prévention. Après chaque intervention, nettoyer délicatement le boîtier et les câbles avec un chiffon légèrement humide, sans utiliser de solvants agressifs susceptibles d’endommager les plastiques ou les marquages. Stocker l’appareil dans un endroit sec, à l’abri de l’humidité excessive, des poussières épaisses et des températures extrêmes, de préférence dans une mallette de transport rembourrée. Vérifier régulièrement l’état des fils de mesure, des fiches et des piquets : un câble abîmé ou oxydé peut fausser les mesures et doit être remplacé sans attendre. Du point de vue sécurité, toujours respecter les procédures en vigueur : ne jamais travailler sur une installation dont la configuration ou l’état ne sont pas connus, maintenir une distance suffisante des conducteurs sous tension, et se conformer aux instructions des normes locales relatives aux essais de prise de terre. Enfin, veiller à remplacer les piles dès que l’indicateur de batterie faible apparaît, afin d’éviter toute coupure intempestive pendant une série de mesures importantes.
