SONEL MRU-120 Mesureur de terre et de résistivité

Conçu pour les professionnels les plus exigeants, le SONEL MRU-120 Mesureur de terre et de résistivité est un appareil de contrôle de mise à la terre hautes performances, capable de mesurer avec précision la résistance de terre et la résistivité des sols selon les méthodes 3 pôles, 4 fils, à pince et méthode de Wenner, tout en garantissant une fiabilité conforme à la norme EN 61557.

Son boîtier robuste en plastique technique renforcé, aux bords arrondis et aux finitions soignées, protège efficacement l’électronique interne contre les chocs, la poussière et les contraintes du terrain, tandis que l’ergonomie du design et la lisibilité du grand écran LCD assurent une utilisation durable et confortable, même dans des environnements difficiles ou en extérieur. Les matériaux sont choisis pour résister aux variations de température et à l’usure quotidienne, prolongeant ainsi la durée de vie de l’appareil et réduisant le besoin de remplacement, ce qui contribue aussi à une approche plus responsable des ressources.

Le SONEL MRU-120 Mesureur de terre et de résistivité trouve naturellement sa place lors des contrôles d’installations industrielles, de postes de transformation, de parcs photovoltaïques, de chantiers BTP ou encore de mises à la terre de parafoudres et paratonnerres, en permettant de vérifier rapidement l’efficacité des systèmes de protection des personnes et des équipements ; la grande flexibilité des méthodes de mesure (avec piquets, à deux pinces ou en 3 pôles avec pince) réduit le temps passé sur site, limite les interruptions d’exploitation et apporte une réelle tranquillité d’esprit en garantissant la conformité aux normes de sécurité en vigueur.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-120 Mesureur de terre et de résistivité

Installation et mise en service

Avant toute utilisation du SONEL MRU-120 Mesureur de terre et de résistivité, commencer par vérifier l’intégrité du coffret, des cordons de mesure, des piquets et des pinces : aucun isolant ne doit être endommagé et les connecteurs doivent être propres. Installer les piles ou l’accu recommandé en respectant la polarité indiquée dans le compartiment d’alimentation, puis refermer soigneusement le couvercle. Placer l’appareil sur une surface stable ou le tenir fermement en main, loin de toute source de chaleur excessive ou d’humidité directe. Mettre ensuite l’appareil sous tension à l’aide du bouton dédié, attendre l’initialisation de l’affichage et vérifier que la date et l’heure de l’horloge interne sont correctes afin d’assurer un enregistrement fiable des mesures. Avant la première campagne de tests, il est conseillé de consulter le manuel du fabricant pour visualiser les schémas de raccordement adaptés à chaque méthode (3 pôles, 4 fils, pinces), puis de préparer sur le terrain l’implantation des piquets ou la position des pinces autour des conducteurs de terre à mesurer.

Présentation des composants

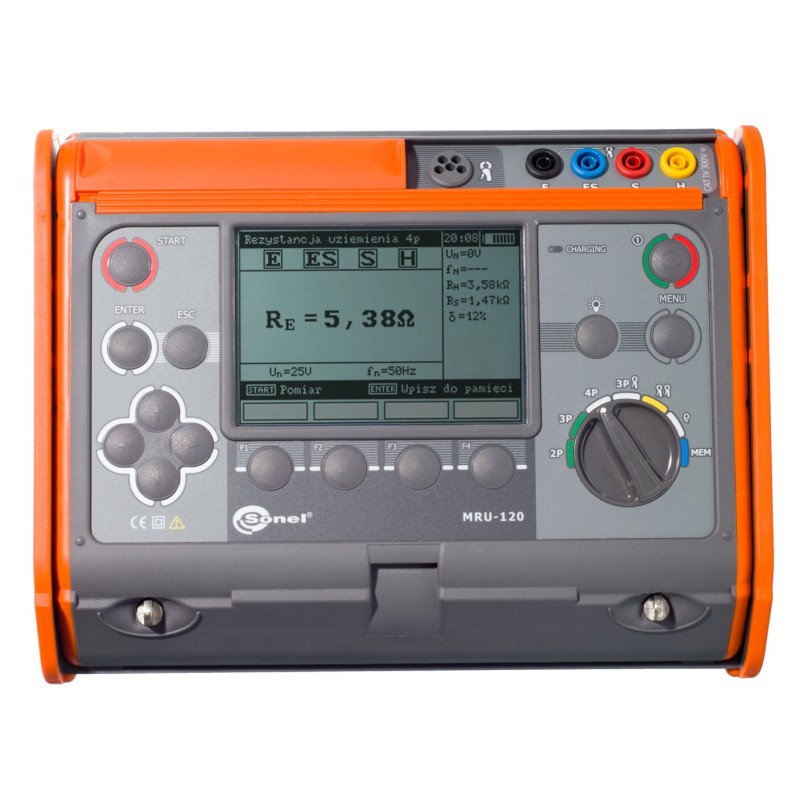

Le panneau avant du SONEL MRU-120 Mesureur de terre et de résistivité est dominé par un large écran LCD, qui affiche les valeurs mesurées (résistance de terre, résistivité, tension), les unités, les symboles de mode et les icônes d’état (niveau de batterie, mémoire, communication). Autour de cet écran se trouvent plusieurs touches de fonction permettant d’accéder aux menus, de lancer les mesures, de sauvegarder les résultats ou de sélectionner les options de calcul. Un sélecteur rotatif central permet de choisir le type de mesure : résistance de terre 3 pôles, 4 fils, méthode à pince, résistivité du sol, mesure de tension, etc. La partie inférieure intègre les bornes de connexion, clairement marquées et souvent colorées, pour raccorder les cordons vers les piquets auxiliaires, l’électrode à tester ou les pinces de courant. Sur le côté ou l’arrière de l’appareil se trouve le compartiment des piles ainsi que, selon la configuration, un connecteur de communication pour la liaison avec un ordinateur et le logiciel de traitement de données Sonel. L’ensemble est entouré d’une coque de protection grise et orange, conçue pour faciliter la prise en main et protéger l’instrument.

Utilisation de base

Pour réaliser une mesure de résistance de terre classique avec piquets (méthode 3 pôles), sélectionner d’abord le mode approprié à l’aide du sélecteur rotatif, puis raccorder les cordons aux bornes marquées pour l’électrode de terre principale et pour les piquets de courant et de potentiel. Enfoncer les piquets à la distance recommandée par le fabricant et s’assurer d’un bon contact avec le sol. Une fois les connexions établies, lancer la mesure via la touche dédiée : l’appareil injecte un courant de test (jusqu’à 200 mA selon le mode) et affiche la valeur de résistance obtenue ; si les tensions parasites sont trop élevées ou si le contact au sol est insuffisant, des informations d’erreur ou d’avertissement apparaissent, invitant à corriger l’installation. Pour la méthode à deux pinces, placer les pinces autour du conducteur de terre sans le déconnecter et suivre les instructions à l’écran : cette technique permet de mesurer des systèmes de mise à la terre complexes sans piquets. En mode résistivité, entrer la distance entre les piquets conformément au schéma de Wenner, effectuer la mesure, puis laisser l’appareil calculer automatiquement la résistivité du sol en Ωm ou Ωft. Les résultats pertinents peuvent être stockés dans la mémoire interne, classés par banque, puis transférés ultérieurement vers un PC pour analyse, archivage ou génération de rapports de conformité.

Entretien et sécurité

Pour préserver la précision et la longévité du SONEL MRU-120 Mesureur de terre et de résistivité, il est important de nettoyer régulièrement le boîtier avec un chiffon doux légèrement humidifié, sans solvants agressifs ni produits abrasifs, et de conserver l’appareil dans son étui de transport à l’abri de l’humidité lorsqu’il n’est pas utilisé. Les cordons, piquets et pinces doivent être rangés avec soin afin d’éviter les pliures excessives ou les chocs mécaniques qui pourraient altérer leurs caractéristiques électriques. Lors de chaque intervention, respecter strictement les consignes de sécurité électrique : ne pas utiliser l’appareil sur des installations sous tension au-delà des limites spécifiées, ne jamais toucher des parties métalliques exposées pendant la mesure, et s’assurer que la zone de travail est stable et exempte de risques de chute. Il est recommandé de faire vérifier et calibrer périodiquement l’appareil par un service agréé, en particulier lorsqu’il est utilisé pour des mesures réglementaires ou des contrôles de sécurité, afin de maintenir la conformité aux normes telles que EN 61557 et garantir la fiabilité des résultats. En cas d’anomalie (chauffe anormale, messages d’erreur persistants, chocs importants), interrompre immédiatement l’utilisation et faire contrôler l’instrument avant toute nouvelle campagne de mesures.

Découvrez les autres produits de la catégorie : Contrôleurs & Pinces de Terre

Pour compléter l’utilisation du SONEL MRU-120 Mesureur de terre et de résistivité ou équiper différents techniciens sur le terrain, il est possible d’explorer une large sélection de solutions professionnelles dédiées aux mesures de mise à la terre, aux contrôles de continuité et à la maintenance des installations électriques : d’autres appareils sont disponibles dans la catégorie Contrôleurs & Pinces de Terre afin de constituer un parc de mesure cohérent, performant et parfaitement adapté aux exigences de chaque chantier.
