SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1

Conçu pour les professionnels les plus exigeants, le SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1 est un contrôleur de mise à la terre et de résistivité du sol de haute précision, capable de réaliser des mesures 3 pôles, 4 fils, à deux pinces, par méthode d’impulsion et méthode Wenner, tout en offrant une traçabilité complète grâce au GPS intégré et à la mémoire interne.

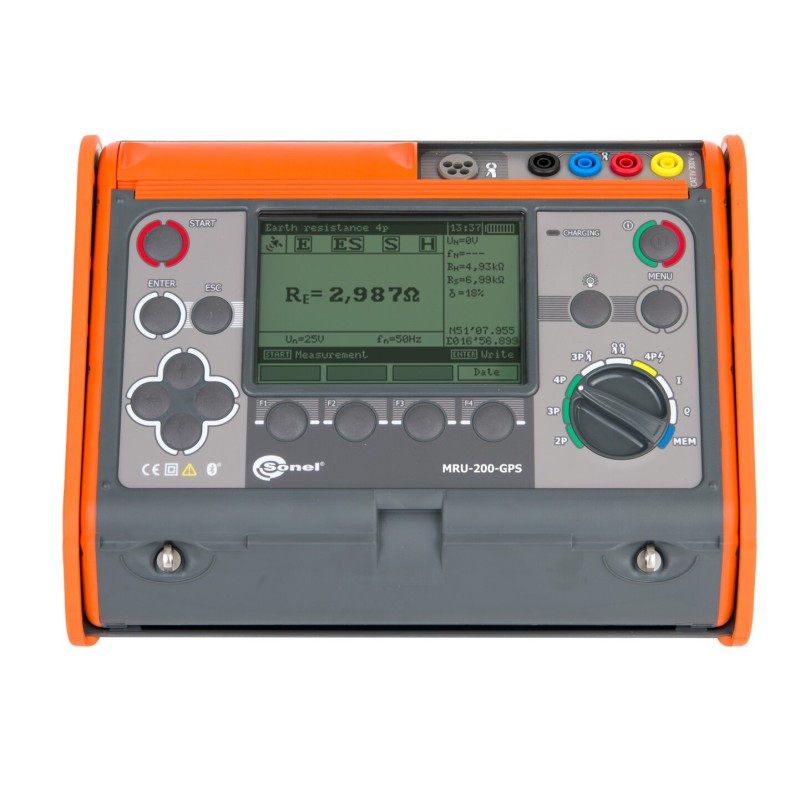

Son boîtier robuste en matériau synthétique renforcé, complété par un contour orange à haute visibilité, protège efficacement l’électronique de mesure dans les environnements de chantier, les postes électriques et les installations industrielles. La face avant est dotée d’un large écran LCD rétroéclairé, lisible en plein soleil comme dans un local technique faiblement éclairé, tandis que les touches à membrane et le commutateur rotatif central sont conçus pour résister aux projections, à la poussière et aux contraintes d’un usage intensif. La mallette XL3 fournie offre un rangement organisé et sécurisé pour l’appareil, les câbles, les électrodes et les pinces, ce qui limite les chocs durant le transport et prolonge la durée de vie de chaque accessoire, tout en répondant aux standards de qualité et de sécurité européens.

Sur le terrain, le SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1 s’impose comme un allié précieux pour les électriciens, bureaux d’études, installateurs de paratonnerres, responsables de maintenance ou services QSE qui doivent contrôler la conformité des réseaux de mise à la terre selon la norme EN 61557-5. Il permet de vérifier rapidement l’efficacité des prises de terre, d’optimiser les plans de piquetage, de diagnostiquer des défauts sur des systèmes de terre maillés ou multiples, et de documenter chaque intervention grâce à l’enregistrement des résultats et à la géolocalisation. Cette fiabilité de mesure renforce la sérénité lors des audits, facilite la rédaction des rapports et contribue à la sécurité des personnes comme des équipements, en assurant un chemin de défaut efficace en cas de surtension ou de coup de foudre.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1

Installation et mise en service

Avant toute utilisation du SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1, commencer par installer et charger correctement l’appareil. Ouvrir la mallette XL3, sortir le mesureur ainsi que l’adaptateur secteur et vérifier l’intégrité visuelle de tous les câbles, pinces et électrodes. Insérer ou vérifier la présence de la batterie NiMH 4,8 V 4,2 Ah dans son logement prévu, puis connecter l’adaptateur secteur à une prise appropriée pour effectuer une première charge complète selon les indications du manuel. Pendant la charge, prendre connaissance des consignes de sécurité, des schémas de raccordement et des limites de tension applicables. Une fois la batterie chargée, mettre l’appareil sous tension grâce au bouton prévu à cet effet, vérifier que l’écran s’allume normalement, que les menus sont accessibles et que les fonctions de base (navigation, sélection de mode, rétroéclairage) répondent correctement avant de se rendre sur le site de mesure.

Présentation des composants

Le SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1 se compose d’un boîtier principal, d’un grand écran LCD rétroéclairé, d’un ensemble de touches de fonction, d’un commutateur rotatif de sélection de mode, ainsi que de bornes de connexion pour les câbles de mesure et les pinces. Le panneau avant réunit les touches de navigation, de validation, de mémoire et de configuration, permettant d’accéder aux différents types de tests : mesure 3 pôles, 4 fils, à deux pinces, mesure de résistivité, mesure par impulsion, etc. Les bornes de couleur, généralement marquées H, S, E ou similaires selon la méthode, guident l’utilisateur pour le raccordement correct des sondes et électrodes. Les pinces C3 et N1 servent à la mesure sans déconnexion sur systèmes de mise à la terre multiples ; elles se branchent sur les connecteurs dédiés sur le côté ou en façade selon la version. La mallette XL3 intègre des emplacements moulés pour l’appareil, les câbles, les piquets de terre et les accessoires, afin que chaque élément reste protégé et facilement accessible. Enfin, le module GPS et l’interface Bluetooth/USB, intégrés à l’appareil, autorisent la localisation et le transfert des données vers un PC ou un terminal mobile.

Utilisation de base

Pour une mesure standard de résistance de mise à la terre avec méthode 3 pôles, commencer par identifier la prise de terre à tester, puis installer les électrodes auxiliaires dans le sol selon la distance recommandée dans la notice (par exemple, une électrode de courant et une électrode de potentiel alignées avec l’électrode de terre principale). Raccorder les câbles de test aux bornes appropriées de l’instrument et aux électrodes, en respectant les codes couleur. Régler ensuite le commutateur rotatif sur le mode de mesure de résistance de terre, puis sélectionner, via les touches de fonction, la méthode 3 pôles ou 4 fils selon le cas. Appuyer sur la touche de démarrage de mesure : l’appareil injecte un courant de test et affiche la valeur de résistance correspondante, accompagnée éventuellement d’informations complémentaires (stabilité de la mesure, éventuels messages d’erreur). Pour la mesure de résistivité du sol, planter quatre piquets à intervalles réguliers, sélectionner le mode de résistivité (méthode Wenner), saisir les distances d’espacement si le menu le demande, puis lancer la mesure. Les résultats peuvent être enregistrés dans l’une des banques de mémoire internes, avec éventuellement l’ajout d’un identifiant de point de mesure. Pour les installations avec systèmes de mise à la terre multiples, la méthode à deux pinces permet de réaliser la mesure sans déconnexion : positionner les pinces C3 et N1 autour du conducteur de terre selon la procédure décrite dans le manuel, sélectionner le mode 2 pinces, puis lancer la mesure. Une fois la campagne de mesures terminée, activer le Bluetooth ou connecter le câble USB pour transférer les données vers le logiciel Sonel ou l’application Sonel MRU Mobile, ce qui facilite la génération de rapports conformes aux normes en vigueur.

Entretien et sécurité

Pour garantir la fiabilité à long terme du SONEL MRU-200 GPS Appareil de mesure avec mallette XL3 et pinces C3, N1, un entretien régulier et le respect strict des consignes de sécurité sont essentiels. Après chaque utilisation, vérifier l’état des câbles, pinces et électrodes : aucune isolation ne doit être endommagée, aucun connecteur ne doit présenter de trace d’oxydation. Nettoyer délicatement le boîtier et l’écran avec un chiffon doux légèrement humide, sans solvants agressifs, afin de préserver les marquages et les touches. Ranger systématiquement l’appareil et tous les accessoires dans la mallette XL3, à l’abri de l’humidité excessive, de la poussière et des chocs. Lors des mesures, s’assurer que l’installation est hors tension ou dans un état conforme aux instructions du fabricant, ne jamais toucher les parties métalliques exposées pendant la procédure, et respecter les distances de sécurité autour des conducteurs actifs et des paratonnerres. La batterie NiMH doit être rechargée avec l’adaptateur fourni uniquement, en évitant les surcharges prolongées ; en cas de baisse notable d’autonomie, prévoir un remplacement par un modèle compatible recommandé par le constructeur. Enfin, faire vérifier périodiquement l’étalonnage de l’appareil par un centre agréé, afin de maintenir la conformité des mesures aux prescriptions des normes EN 61557 et des procédures internes de l’entreprise.
