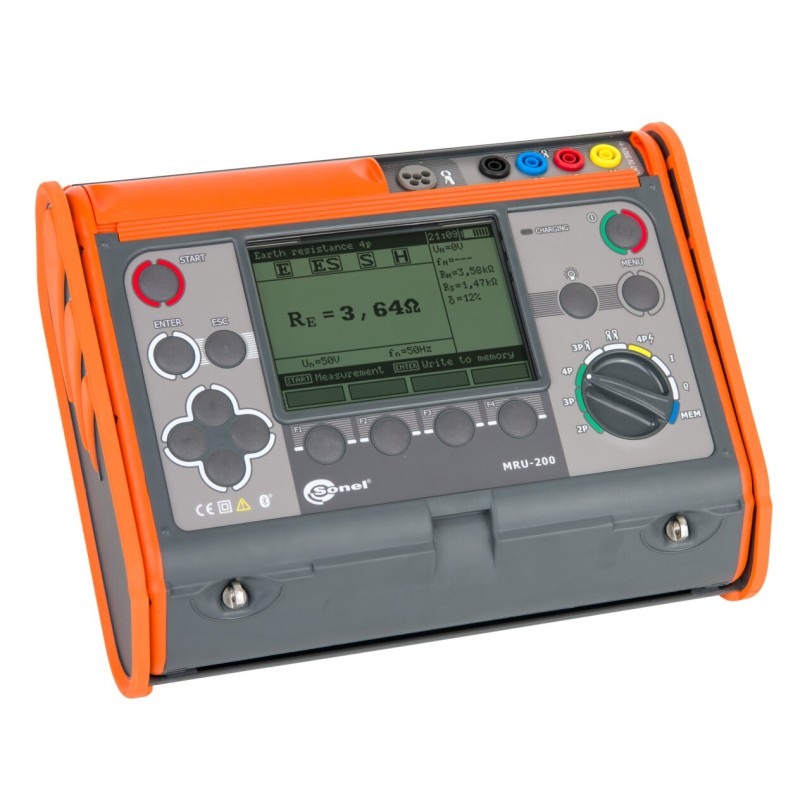

SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1

Conçu pour les professionnels exigeants, SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1 est un contrôleur de terre avancé capable de mesurer avec une grande précision la résistance de mise à la terre, la résistivité du sol et les courants de fuite, en combinant méthodes 3 et 4 fils, mesure par pince, méthode à deux pinces et impulsionnelle pour les systèmes de protection les plus complexes, y compris les installations de paratonnerres.

Construit autour d’un boîtier robuste en plastique technique renforcé, doté d’un surmoulage protecteur orange, l’instrument bénéficie d’une excellente résistance aux chocs et aux contraintes des chantiers extérieurs, tandis que l’indice de protection IP65 (avec capot fermé) assure une étanchéité performante à la poussière et aux projections d’eau ; l’ensemble s’appuie sur une électronique moderne basse consommation, un grand afficheur graphique rétroéclairé haute lisibilité et une fabrication conforme aux normes de sécurité IEC/EN, limitant l’impact environnemental grâce à une longue durée de vie et à l’utilisation de batteries rechargeables Ni-MH ou d’accumulateurs modernes.

Sur le terrain, SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1 trouve naturellement sa place dans la vérification des prises de terre d’installations industrielles, de postes de transformation, de parcs photovoltaïques, d’éoliennes ou de systèmes de protection foudre, en offrant des mesures rapides même dans des environnements perturbés ; son interface intuitive, son large écran et sa logique de navigation claire sécurisent le travail des électriciens, bureaux de contrôle et installateurs, réduisent le stress lié aux diagnostics complexes et renforcent la confiance lors des rapports de mise en conformité, d’autant plus que la mallette XL3 et les pinces C3 et N1 fournissent un kit complet immédiatement opérationnel sur chantier.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1

Installation et mise en service

Avant la première utilisation de SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1, il est recommandé de déballer soigneusement l’ensemble du kit et de vérifier que tous les éléments sont présents : appareil principal, mallette XL3, câbles de mesure, électrodes de terre, pinces crocodiles et pinces C3 et N1. La première étape consiste à installer ou vérifier les batteries ou accumulateurs dans le compartiment prévu à cet effet, en respectant scrupuleusement la polarité indiquée. Une fois l’appareil refermé, le bouton d’alimentation permet de mettre sous tension le MRU-200 et d’afficher l’écran d’accueil. Il est ensuite judicieux de régler la langue, le contraste de l’écran, la date et l’heure via le menu de configuration, afin de faciliter la lecture et la traçabilité des mesures. Sur le terrain, avant de planter les électrodes de terre, la surface doit être repérée : choisir un sol représentatif, dégagé d’obstacles métalliques proches et s’assurer qu’aucun conducteur actif ne risque d’être endommagé. Les piquets de terre fournis peuvent alors être enfoncés à la profondeur recommandée, en respectant les distances indiquées dans la documentation Sonel pour les méthodes 3 et 4 fils ou pour la résistivité du sol.

Présentation des composants

Le panneau avant du MRU-200 est organisé autour d’un large écran graphique rétroéclairé qui affiche les valeurs de résistance, de résistivité, de courant et les symboles d’état de l’appareil. Autour de l’écran se trouve un ensemble de touches de fonction colorées (rouge, bleu, jaune, gris) servant à naviguer dans les menus, valider les réglages, lancer ou arrêter les mesures et accéder rapidement aux modes de test les plus utilisés. Un sélecteur rotatif central permet de choisir le type de mesure : résistance de terre par méthode 3 pôles ou 4 fils, méthode par pince, mesure à deux pinces, mesure impulsionnelle, test de continuité ou encore résistivité du sol. Sur la partie inférieure du boîtier se trouvent les bornes de connexion pour les câbles de test, clairement repérées par des symboles et des codes couleur (généralement H, S, ES, E) afin de limiter les erreurs de câblage. Les pinces C3 et N1 sont destinées à la mesure de courant et à la méthode à deux pinces, tandis que la mallette XL3 propose des emplacements dédiés pour l’appareil, les piquets de terre, les câbles longs et les accessoires, permettant de transporter l’ensemble en toute sécurité entre l’atelier et le chantier.

Utilisation de base

Pour réaliser une mesure de résistance de prise de terre classique avec la méthode 3 pôles, il convient d’abord de sélectionner le mode correspondant sur le commutateur central du MRU-200, puis de raccorder le conducteur de terre de l’installation à tester sur la borne dédiée (E), et les deux électrodes auxiliaires sur les bornes H et S au moyen des câbles de mesure. Une fois les distances entre les piquets respectées, un appui sur la touche de démarrage déclenche la mesure : l’appareil injecte un courant de test dans le sol et affiche la valeur de résistance obtenue, tout en signalant d’éventuelles perturbations par des messages ou des symboles d’erreur. Pour la méthode à 4 fils ou la mesure de résistivité, la procédure est similaire, mais inclut la connexion d’une quatrième borne et le positionnement précis des piquets selon la géométrie Wenner ; le MRU-200 calcule alors directement la résistivité en Ω·m. Lorsqu’une mesure sans déconnexion de la terre principale est nécessaire, l’utilisateur peut employer la méthode par pince ou à deux pinces : la pince C3 ou N1 se place autour du conducteur de terre, l’appareil estime la résistance de boucle de terre ou le courant de fuite, ce qui est particulièrement pratique sur les installations en service. Les résultats peuvent être consultés immédiatement, enregistrés dans la mémoire interne et, selon l’équipement, transférés ultérieurement vers un logiciel de rapport sur PC.

Entretien et sécurité

Pour garantir la fiabilité des mesures et la longévité de SONEL MRU-200 Appareil de mesure avec mallette XL3 et pinces C3, N1, quelques règles simples d’entretien doivent être respectées : conserver l’appareil et ses accessoires dans la mallette XL3 lorsqu’ils ne sont pas utilisés, nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, et vérifier l’état des câbles, des fiches et des pinces afin de repérer tout signe d’usure ou de dommage mécanique. Les piquets de terre doivent rester propres et exempts de corrosion excessive pour préserver la qualité du contact avec le sol. Côté sécurité, les travaux de mesure de terre se font toujours sur une installation hors tension ou dans des conditions strictement contrôlées, en respectant les procédures internes de consignation et les règles de sécurité électrique en vigueur ; il est essentiel de porter les équipements de protection individuelle adaptés (gants isolants, lunettes, chaussures de sécurité) et de s’assurer que les distances de sécurité et les catégories de surtension de l’appareil (CAT IV 150 V) ne sont jamais dépassées. En cas de doute sur l’intégrité de l’appareil, une vérification périodique en laboratoire ou un étalonnage suivant les recommandations du fabricant est indispensable pour maintenir la conformité aux exigences d’EN 61557 et garantir la qualité des diagnostics sur site.

Découvrez les autres produits de la catégorie : Contrôleurs & Pinces de Terre

Pour compléter un parc d’instruments de mesure dédié à la sécurité électrique et à la qualité des liaisons de terre, il est possible d’associer le MRU-200 à d’autres appareils spécialisés, pinces de terre ou contrôleurs multifonctions disponibles dans la même gamme professionnelle. Une sélection complète de produits complémentaires est proposée dans la catégorie Contrôleurs & Pinces de Terre, idéale pour équiper bureaux de contrôle, électriciens industriels et services maintenance avec des solutions cohérentes et évolutives.
