SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1

Conçu pour les professionnels les plus exigeants, le SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1 est un contrôleur de terre multifonction haut de gamme, capable de mesurer avec précision la résistance de mise à la terre, la résistivité du sol et la continuité des liaisons équipotentielles, tout en offrant des méthodes de mesure avancées 3 pôles, 4 fils, 3 pôles avec pince et deux pinces adaptées aux installations industrielles, tertiaires et aux postes de distribution.

Le boîtier robuste du SONEL MRU-120 est réalisé en plastique technique à haute résistance, renforcé par un surmoulage en caoutchouc antichoc qui absorbe les impacts et protège efficacement l’électronique interne lors des interventions sur chantier, tandis que la mallette XL3 fournit une protection supplémentaire contre la poussière, l’humidité et les chocs répétés, prolongeant la durée de vie de l’instrument même dans les environnements les plus exigeants et contribuant à une utilisation plus responsable des ressources grâce à une conception orientée vers la durabilité.

Sur le terrain, le SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1 trouve sa place aussi bien dans la maintenance des installations industrielles que dans le contrôle des paratonnerres, des postes de transformation ou des réseaux de distribution, offrant à l’utilisateur la possibilité de réaliser des mesures fiables de résistance de terre, de résistivité du sol (méthode de Wenner) et de continuité, avec ou sans piquets auxiliaires, ce qui réduit le temps d’intervention, limite les coupures d’exploitation et apporte une réelle sérénité dans le suivi de la sécurité électrique des installations.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1

Installation et mise en service

Avant la première utilisation du SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1, commencer par déballer soigneusement la mallette XL3 et vérifier que tous les accessoires sont présents : l’appareil, les pinces C3 et N1, les câbles de mesure, les piquets de terre (si fournis), ainsi que la documentation utilisateur. Installer les batteries ou les accumulateurs recommandés par le fabricant Sonel, en respectant la polarité, puis refermer le compartiment d’alimentation. Mettre ensuite l’appareil sous tension à l’aide du bouton prévu à cet effet et contrôler sur l’écran que le niveau de batterie est suffisant grâce à l’indicateur dédié.

Avant de procéder aux premières mesures sur site, choisir un environnement de travail stable et sec, à l’abri des projections d’eau et des fortes sources de chaleur. Vérifier l’intégrité des câbles et des pinces : aucun isolant ne doit être endommagé, aucune broche ne doit être tordue ou corrodée. Sélectionner ensuite la langue d’affichage et les paramètres de base dans le menu (format de date, organisation des mémoires, éventuels filtres de mesure) afin d’adapter l’appareil aux habitudes de travail et aux exigences du chantier. Pour les mesures de haute précision, il est recommandé d’effectuer un bref test de fonctionnement sur une résistance connue ou sur une installation de référence afin de se familiariser avec les réponses de l’instrument.

Présentation des composants

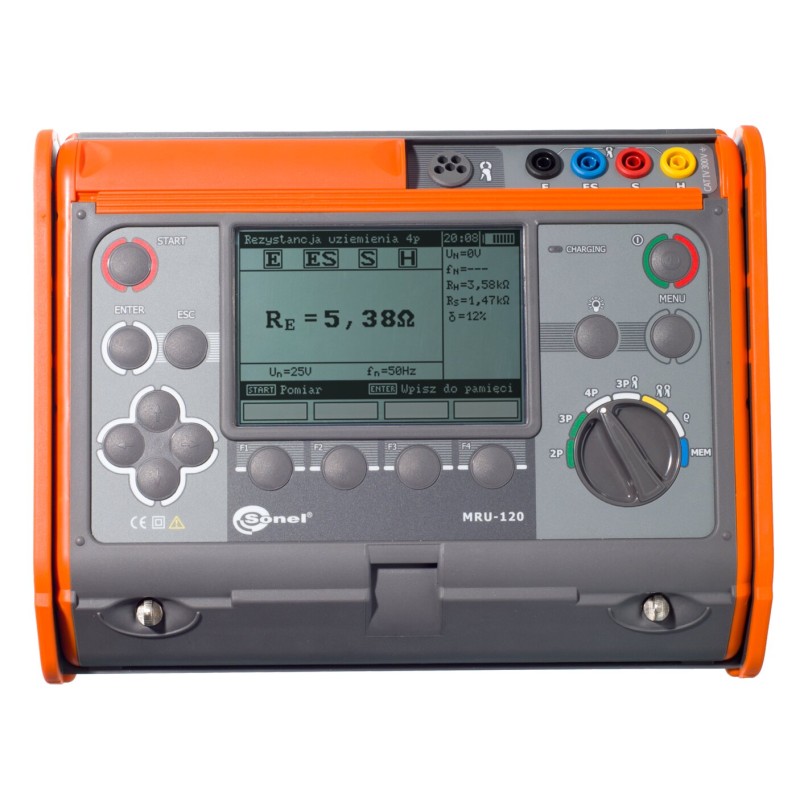

Le SONEL MRU-120 se présente sous la forme d’un boîtier portatif équipé en façade d’un grand écran LCD rétro‑éclairé, lisible même dans des locaux peu éclairés ou en extérieur à la tombée du jour. Sous et autour de l’écran se trouvent plusieurs touches de fonction, un pavé de navigation et un sélecteur rotatif principal permettant de choisir rapidement le mode de mesure : résistance de terre 3 pôles, mesure 4 fils, mesure avec pince, méthode à deux pinces, résistivité du sol ou mesure de continuité. Chaque position du sélecteur s’accompagne de symboles clairs, ce qui facilite la compréhension des réglages par un utilisateur débutant.

En partie inférieure et sur la tranche de l’appareil, des bornes de connexion de couleurs différentes accueillent les câbles de mesure : typiquement terre, courant et potentiel sont identifiés par des marquages normalisés, ce qui réduit les risques d’erreur de branchement. Les pinces C3 et N1 se raccordent sur les entrées prévues à cet effet et sont utilisées pour les méthodes de mesure sans piquets, notamment la méthode à deux pinces ou la combinaison 3 pôles avec pince. La mallette XL3, spécialement aménagée, comprend des emplacements dédiés pour l’instrument, les pinces, les câbles et les piquets, afin d’éviter les chocs et l’emmêlement des accessoires, tout en facilitant le transport sur site.

Utilisation de base

Pour une mesure classique de résistance de terre en méthode 3 pôles, commencer par positionner les piquets auxiliaires de tension et de courant dans le sol, en respectant les distances recommandées par les guides Sonel et les bonnes pratiques de mesure (espacement régulier, profondeur de piquet suffisante, sol humidifié si nécessaire). Raccorder ensuite les câbles aux bornes correspondantes de l’appareil : généralement la borne de terre à l’installation contrôlée, puis les bornes de courant et de potentiel aux piquets auxiliaires. Sélectionner le mode 3 pôles sur le sélecteur rotatif et lancer la mesure en appuyant sur la touche dédiée ; le MRU-120 injecte alors un courant de mesure (jusqu’à 200 mA si requis) et calcule automatiquement la résistance de prise de terre, affichant le résultat à l’écran.

Pour la mesure de résistivité du sol par la méthode de Wenner, installer quatre piquets alignés et régulièrement espacés, relier chaque piquet à la borne correspondante de l’appareil, puis choisir le mode “résistivité” dans le menu ou sur le sélecteur. L’appareil effectue la mesure de résistance entre les piquets, et en tenant compte de l’espacement saisi, permet de déterminer la résistivité du sol, essentielle pour la conception de nouvelles installations de mise à la terre. Pour les sites où il est difficile ou impossible de planter des piquets (installations en service, sols dallés ou bitumés), utiliser les pinces C3 et N1 en méthode à deux pinces pour mesurer la résistance de boucle de terre sans déconnexion, ou en 3 pôles avec pince pour isoler la contribution d’une prise de terre spécifique.

Après chaque mesure, profiter de la mémoire intégrée pour enregistrer le résultat : sélectionner la banque souhaitée, attribuer un numéro ou un identifiant de point de mesure, puis sauvegarder. Plus tard, connecter l’appareil à un ordinateur via l’interface prévue et utiliser le logiciel Sonel pour transférer les données, générer des rapports d’essais, tracer l’évolution des résistances de terre dans le temps et documenter les interventions pour les audits de sécurité ou les organismes de contrôle.

Entretien et sécurité

Pour garantir la fiabilité à long terme du SONEL MRU-120 Appareil de mesure avec mallette XL3 et pinces C3, N1, adopter une routine d’entretien simple mais rigoureuse. Après chaque utilisation, essuyer le boîtier et les câbles avec un chiffon doux et sec ; en cas de salissures plus importantes, utiliser un chiffon légèrement humidifié, sans solvants agressifs ni produits abrasifs. Ranger systématiquement l’appareil dans la mallette XL3, en veillant à ce que les câbles ne soient pas pliés de façon excessive et que les pinces soient correctement verrouillées dans leurs logements. Vérifier régulièrement l’état mécanique des connecteurs, des pointes de mesure et des piquets : tout élément endommagé doit être remplacé avant la prochaine utilisation.

Sur le plan de la sécurité, respecter strictement les règles en vigueur pour les travaux sous tension et hors tension. Ne jamais connecter le MRU-120 sur des circuits dont les tensions dépassent les limites spécifiées par Sonel et s’assurer que l’installation à tester est dans un état compatible avec le type de mesure réalisé (par exemple, boucle de terre fermée pour la méthode à deux pinces). Contrôler le niveau de batterie à l’aide de l’indicateur intégré et éviter de lancer des séries de mesures importantes avec une batterie presque déchargée afin de préserver la stabilité des résultats. Pour le maintien des performances métrologiques, prévoir un étalonnage périodique de l’appareil selon les recommandations de Sonel ou des normes en vigueur, ce qui permet de conserver toute la valeur de l’instrument dans la durée et de répondre sans difficulté aux exigences des contrôles réglementaires.
