SONEL MRU-21 Mesureur de terre et de résistivité

Conçu pour les professionnels qui exigent précision, robustesse et polyvalence, le SONEL MRU-21 Mesureur de terre et de résistivité est un instrument de mesure avancé dédié au contrôle des prises de terre et à l’analyse de la résistivité des sols, avec multiples méthodes de mesure (3 fils, 4 fils, pince, 2 pinces, Wenner) et une haute immunité aux interférences pour des diagnostics fiables sur les installations électriques les plus exigeantes.

Le boîtier du SONEL MRU-21 Mesureur de terre et de résistivité est fabriqué en plastique technique à haute résistance, doté d’un surmoulage antichoc orange facilement repérable sur chantier, conçu pour supporter les contraintes mécaniques, la poussière et les éclaboussures rencontrées en environnement industriel et tertiaire. Les connecteurs sont renforcés, protégés contre les dommages fréquents dus aux manipulations répétées, tandis que le clavier à membrane étanche résiste à l’usure, aux salissures et à l’humidité. L’appareil est alimenté par un pack de piles ou accus remplaçables permettant une utilisation prolongée sur le terrain, et sa conception répond aux exigences de sécurité de la norme EN 61010, favorisant une utilisation durable et responsable. L’écran LCD rétroéclairé, économe en énergie, garantit une lecture nette des valeurs tout en prolongeant l’autonomie globale.

Sur un poste de transformation, dans un poste de livraison, sur un réseau de distribution ou sur un site industriel isolé, le SONEL MRU-21 Mesureur de terre et de résistivité permet de vérifier rapidement et avec assurance la qualité des prises de terre, des boucles de défaut et des piquets, mais aussi de caractériser la résistivité du sol pour dimensionner de nouveaux réseaux de mise à la terre. Les méthodes de mesure 3 et 4 fils, la mesure avec pince et 2 pinces offrent une souplesse précieuse lorsque la coupure du conducteur de terre est impossible, ce qui réduit les interruptions d’exploitation et sécurise les interventions. La mémoire interne, associée à l’horloge temps réel, simplifie le suivi des campagnes de mesure et la traçabilité des rapports, tandis que le transfert de données vers PC permet d’archiver les résultats, de documenter les audits réglementaires et de gagner du temps dans la rédaction des comptes rendus. Résultat : des contrôles plus sereins, des décisions plus rapides et un niveau de sécurité renforcé pour les personnes comme pour les équipements.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-21 Mesureur de terre et de résistivité

Installation et mise en service

Avant toute utilisation du SONEL MRU-21 Mesureur de terre et de résistivité, commencer par vérifier que l’appareil et les accessoires sont complets et en bon état : cordons de mesure, piquets de terre, éventuellement pince de mesure, mallette de transport. Insérer les piles ou le pack d’accus recommandé par le fabricant en respectant la polarité indiquée dans le compartiment d’alimentation, puis refermer soigneusement le couvercle pour préserver l’étanchéité. Mettre ensuite l’appareil sous tension à l’aide du bouton dédié et contrôler le niveau de batterie indiqué à l’écran. Avant la première campagne de mesures, il est conseillé de configurer l’horloge temps réel (date et heure) pour assurer une traçabilité fiable des résultats mémorisés. Sur le terrain, choisir un emplacement stable, éloigné autant que possible de fortes perturbations électromagnétiques, planter les piquets de terre ou les électrodes de résistivité selon les schémas préconisés par la méthode employée (3 fils, 4 fils, Wenner), puis raccorder les cordons sur les bornes de couleur correspondante (généralement H, S, ES, E). S’assurer que les connexions sont fermes et propres, sans oxydation ni mauvais serrage, afin de garantir des mesures de haute précision.

Présentation des composants

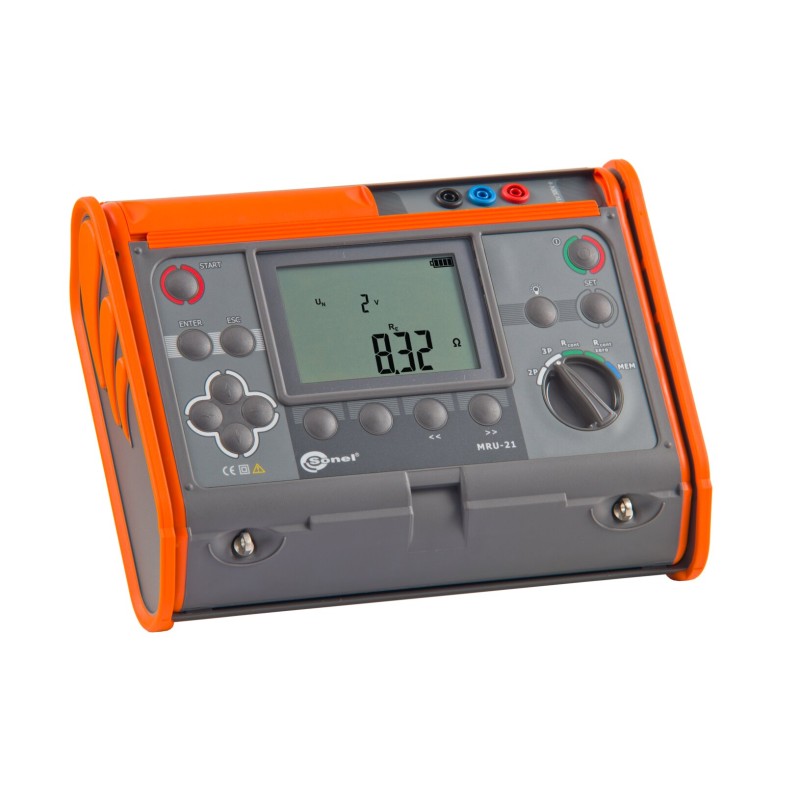

Le SONEL MRU-21 Mesureur de terre et de résistivité se présente sous la forme d’un boîtier portable muni d’un large écran LCD rétroéclairé, au centre de la façade. Cet écran affiche la valeur mesurée, les unités (Ω, kΩ, Ω·m), les symboles de la méthode de mesure, l’état de la batterie et diverses icônes d’information (mémoire, communication, avertissements). Sous l’afficheur se trouve un clavier à touches souples comprenant un pavé directionnel pour naviguer dans les menus, des touches de fonction contextuelles, une touche de validation et des touches d’accès direct aux principaux modes de mesure. Sur la partie supérieure de l’appareil se situent les bornes de connexion, repérées par des couleurs et des marquages clairs, destinées aux différents cordons de mesure et éventuellement à la ou aux pinces de terre. L’arrière du boîtier intègre le compartiment des piles ou accus, sécurisé par un couvercle vissé ou verrouillé. Selon la version et le kit d’origine, l’appareil est livré avec une mallette ou un sac de transport, plusieurs cordons de différentes longueurs, des piquets de terre pour les mesures 3 ou 4 fils, et parfois une pince de terre pour la mesure sans déconnexion. Une interface de communication (par exemple un connecteur dédié ou un port optique/USB via adaptateur) est également prévue pour relier le MRU-21 à un ordinateur et exploiter les résultats au moyen du logiciel fourni par le fabricant.

Utilisation de base

Pour effectuer une mesure de résistance de terre classique avec le SONEL MRU-21 Mesureur de terre et de résistivité en méthode 3 fils, commencer par couper, si possible et en toute sécurité, la liaison de la prise de terre à mesurer par rapport au reste de l’installation, conformément aux procédures et consignes en vigueur. Planter deux piquets auxiliaires dans le sol dans l’alignement du piquet de terre testé, à des distances appropriées recommandées par les normes (par exemple plusieurs mètres pour minimiser l’influence mutuelle). Raccorder ensuite les cordons aux bornes E (terre), H et S de l’appareil, en respectant les couleurs et la polarité. Sur l’écran, sélectionner le mode de mesure de résistance de terre, choisir la méthode 3 fils, régler si nécessaire la tension de mesure (25 V ou 50 V) en fonction des conditions et des exigences de sécurité, puis lancer la mesure. L’appareil injecte un courant et affiche la valeur de résistance une fois la stabilisation atteinte ; la présence de tensions d’interférence est contrôlée automatiquement et, en cas de dépassement du seuil admissible, un avertissement apparaît. Pour la méthode 4 fils, la procédure est similaire mais utilise un conducteur supplémentaire pour améliorer la précision, notamment pour les très faibles résistances. Pour la mesure avec pince ou 2 pinces, le principe consiste à mesurer la résistance de boucle sans déconnecter la terre : il suffit d’installer la ou les pinces autour du conducteur concerné, de les raccorder si nécessaire à l’appareil, de sélectionner le mode pince dans le menu et de lancer la mesure. Pour la résistivité du sol (méthode de Wenner), quatre piquets sont enfoncés dans le sol à intervalles réguliers ; l’appareil mesure la résistance, puis la résistivité est calculée en fonction de l’écartement des piquets que l’utilisateur renseigne dans le menu. À la fin de chaque mesure, un simple appui permet d’enregistrer la valeur dans l’une des banques mémoire, avec date et heure, ce qui simplifie ensuite le transfert vers PC et l’édition de rapports.

Entretien et sécurité

Pour conserver les performances du SONEL MRU-21 Mesureur de terre et de résistivité dans la durée, un entretien régulier et quelques précautions de sécurité sont indispensables. Après chaque chantier, essuyer la surface de l’appareil avec un chiffon doux légèrement humide et non abrasif, en évitant tout solvant agressif susceptible d’endommager le plastique ou le clavier. Inspecter régulièrement l’état des cordons de mesure, des fiches bananes et des pinces, et remplacer tout accessoire présentant des signes d’usure, de coupure ou d’oxydation, afin de garantir la qualité des contacts et la fiabilité des mesures. Les piquets de terre doivent être nettoyés après utilisation pour maintenir une bonne conductivité lors des futures campagnes. Stocker l’appareil dans sa mallette ou son sac de transport, à l’abri de l’humidité excessive, des températures extrêmes et des chocs. Sur le plan sécurité, respecter systématiquement les procédures de consignation électrique et les normes en vigueur avant toute intervention sur une installation, ne jamais manipuler les piquets ou câbles lorsque le circuit est sous tension, et vérifier l’absence de tension dangereuse sur la terre avant de toucher les parties conductrices. Utiliser la tension de mesure adaptée (25 V ou 50 V) en tenant compte de l’environnement et des prescriptions réglementaires. Faire contrôler périodiquement l’étalonnage de l’appareil par un laboratoire agréé ou un centre de service Sonel afin de maintenir la conformité métrologique et la validité des rapports de mesure.
