SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut

Conçu pour les environnements électriques les plus exigeants, le SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut offre des mesures haute intensité jusqu’à 300 A dans des réseaux jusqu’à 1000 V AC, avec une précision adaptée aux installations photovoltaïques industrielles, aux postes de transformation et aux centrales de production.

Son boîtier robuste à double isolation, réalisé en matériaux composites haute résistance, est conçu pour résister aux chocs, à la poussière et aux conditions difficiles rencontrées sur les chantiers et les parcs photovoltaïques, tandis que les surfaces antidérapantes et les protections d’angle renforcées limitent efficacement l’usure dans le temps et contribuent à prolonger la durée de vie de l’appareil, en cohérence avec les exigences actuelles de durabilité et de réduction des déchets électroniques.

Sur le terrain, le SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut trouve naturellement sa place dans la vérification des dispositifs de protection, l’analyse de sélectivité dans les réseaux basse et moyenne tension, ainsi que dans la maintenance préventive des fermes solaires, ce qui permet aux électriciens, bureaux d’études et techniciens de maintenance de gagner en sérénité, d’optimiser les temps d’intervention et d’argumenter leurs rapports d’essais avec des données de mesure fiables et traçables.

Spécifications Techniques

Guide d'utilisation : SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut

Installation et mise en service

Avant toute première utilisation du SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut, il est essentiel de travailler dans un environnement sécurisé et conforme aux règles locales de consignation électrique. L’appareil doit être déballé avec soin, en vérifiant visuellement l’état du boîtier, des bornes et des câbles de mesure. Toute trace de choc important ou de détérioration doit conduire à une inspection approfondie avant mise sous tension. Après cette vérification, l’appareil est placé sur une surface plane et stable, à l’abri de l’humidité directe et de sources de chaleur excessives. L’alimentation est ensuite raccordée selon la configuration prévue (secteur ou batterie) et l’appareil est mis sous tension en suivant la procédure décrite dans la documentation fournie par le fabricant. Il est recommandé de laisser l’appareil se stabiliser quelques instants afin que les circuits internes atteignent une température de fonctionnement stable, ce qui contribue à la répétabilité des mesures d’impédance de boucle.

Présentation des composants

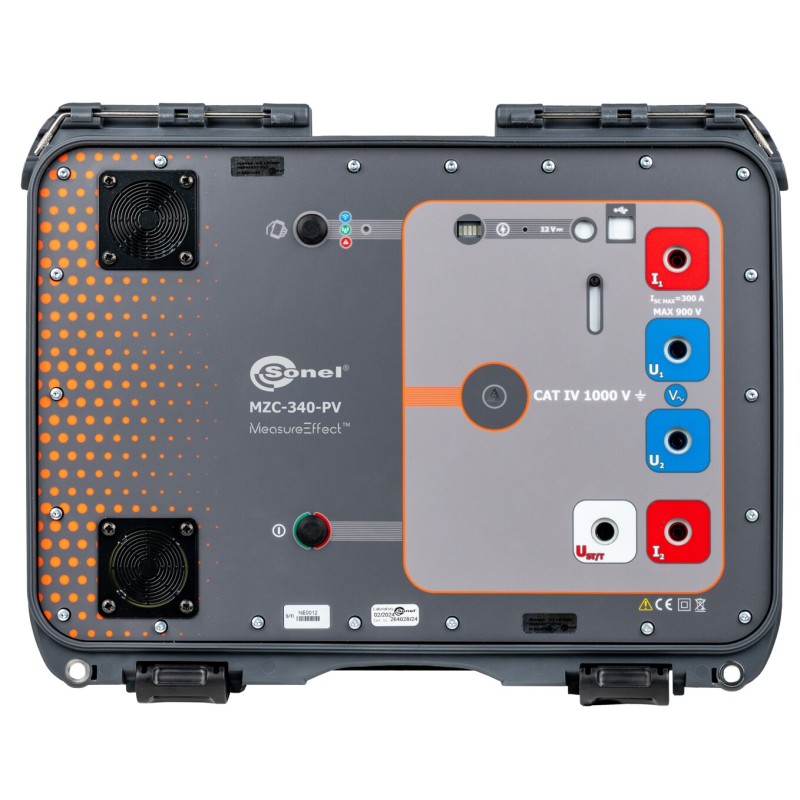

La face avant du SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut se compose d’une zone centrale dédiée à l’affichage et de plusieurs bornes de connexion réparties de manière ergonomique. Les entrées de courant et de tension sont clairement identifiées par des codes couleur, facilitant la mise en œuvre des mesures à quatre fils. Des marquages tels que MAX 1000 V et les pictogrammes de sécurité rappelent la tension maximale admissible sur les bornes de test. Des touches de commande situées autour de la zone d’affichage permettent de sélectionner le type de mesure, de configurer les paramètres de test et de naviguer dans les menus internes. Sur le pourtour du boîtier, des poignées et moulures renforcées assurent une bonne prise en main, même avec des gants, tandis que des ouvertures de ventilation participent à la dissipation thermique lors des mesures à courant élevé. Le module Wi‑Fi intégré reste discret, mais il est activable depuis le panneau de commande pour permettre la communication avec un appareil mobile compatible.

Utilisation de base

Pour réaliser une mesure d’impédance de boucle de défaut avec le SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut, la première étape consiste à identifier précisément le point du réseau à contrôler et à s’assurer que l’accès à ce point se fait dans des conditions sûres, avec les équipements de protection individuelle adaptés. Les câbles de mesure sont ensuite raccordés aux bornes de l’appareil selon le schéma de mesure à quatre fils, en veillant à respecter la correspondance de couleur et de marquage entre les bornes de courant et de tension et le circuit testé. Une fois les connexions vérifiées, l’utilisateur sélectionne, via les touches de commande, le mode de mesure de boucle approprié à la tension du réseau. L’appareil applique alors un courant de test, pouvant atteindre des valeurs importantes, et calcule l’impédance de boucle en se basant sur la chute de tension mesurée. Le résultat apparaît sur l’affichage, avec éventuellement des informations complémentaires comme la tension de service ou le courant de défaut calculé. Les valeurs obtenues peuvent être sauvegardées dans la mémoire interne et, si le Wi‑Fi est activé, transférées vers un appareil mobile pour archivage, traçabilité des interventions ou génération de rapports de contrôle.

Entretien et sécurité

Un entretien régulier du SONEL MZC-340-PV Contrôleur d'impédance de boucle de défaut contribue à maintenir ses performances de mesure et à garantir la sécurité de l’opérateur. Le boîtier doit être nettoyé à l’aide d’un chiffon doux et sec, sans solvants agressifs ni produits abrasifs qui pourraient détériorer les surfaces isolantes ou les marquages de sécurité. Les câbles de mesure sont inspectés périodiquement pour détecter toute fissure, coupure ou trace d’échauffement, et remplacés en cas de doute. Avant chaque utilisation, il est recommandé de vérifier l’intégrité des bornes et de s’assurer que les marquages de tension maximale restent parfaitement lisibles. Sur le plan de la sécurité, l’utilisateur doit toujours respecter la catégorie de mesure CAT IV 1000 V et ne jamais dépasser les limitations signalées par le fabricant. Le travail sur des installations sous tension impose le port d’équipements de protection individuelle adaptés (gants isolants, lunettes, vêtements ignifugés) et le respect strict des procédures de consignation, de mise hors service et de verrouillage. En cas de comportement anormal, d’odeur suspecte ou de surchauffe inhabituelle, l’appareil doit être immédiatement mis hors tension et confié à un service technique qualifié pour inspection et maintenance.
