SONEL MRU-200 GPS Mesureur de terre et de résistivité

Conçu pour les professionnels les plus exigeants, le SONEL MRU-200 GPS Mesureur de terre et de résistivité est un appareil multifonction haut de gamme qui combine mesure de résistance de terre, résistivité de sol par méthode de Wenner et diagnostics avancés des systèmes de mise à la terre, avec enregistrement GPS intégré pour géolocaliser chaque mesure et garantir une traçabilité exemplaire sur le terrain.

Le boîtier robuste du SONEL MRU-200 GPS Mesureur de terre et de résistivité est réalisé en plastique technique à haute résistance, renforcé par des protections antichoc et des inserts antidérapants pensés pour les chantiers difficiles, l’humidité et les variations de température. La face avant abrite un clavier à membrane étanche, des touches de commande colorées et un grand écran LCD rétroéclairé, protégés par une finition résistante à l’abrasion afin de préserver la lisibilité des marquages dans le temps. Les matériaux utilisés répondent aux exigences des environnements industriels et électriques, tout en limitant la maintenance et en assurant une durée de vie prolongée de l’instrument.

Sur le terrain, le SONEL MRU-200 GPS Mesureur de terre et de résistivité trouve sa place partout où la fiabilité des prises de terre est critique : installations industrielles, postes de transformation, parcs photovoltaïques, éoliennes, réseaux de distribution ou bâtiments tertiaires et résidentiels. Grâce à ses méthodes de mesure à 3 et 4 pôles, à 2 pinces, impulsionnelle et à la mesure de résistivité, il permet de vérifier la sécurité des installations, d’optimiser la conception des systèmes de mise à la terre et de réduire les risques de dysfonctionnement ou d’électrocution. La mémoire interne, le module GPS intégré et la communication Bluetooth facilitent le partage de rapports clairs avec les clients, les bureaux d’études ou les organismes de contrôle, renforçant la crédibilité et la sérénité des utilisateurs au quotidien.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-200 GPS Mesureur de terre et de résistivité

Installation et mise en service

Avant la première utilisation du SONEL MRU-200 GPS Mesureur de terre et de résistivité, commencer par charger complètement la batterie à l’aide du chargeur fourni, jusqu’à ce que l’indicateur de charge signale la fin du cycle. Pendant cette phase, placer l’appareil dans un endroit sec, à l’abri des sources de chaleur et hors de portée des personnes non autorisées. Une fois la batterie chargée, vérifier la présence de tous les accessoires nécessaires : câbles de mesure, piquets de terre, pinces (si incluses), cordons de sécurité et, le cas échéant, la mallette de transport. Avant de se rendre sur le terrain, effectuer un démarrage à vide : allumer l’appareil, contrôler le bon fonctionnement de l’affichage et du clavier, régler la langue du menu, l’heure et, si disponible, la configuration du GPS. Sur site, s’assurer que la zone de mesure est sécurisée, que les installations sont accessibles et que les conducteurs de terre à tester sont identifiés. Ensuite, déployer les câbles et piquets suivant la méthode souhaitée (3 ou 4 pôles, Wenner, etc.), en respectant les distances recommandées et en veillant à éviter les obstacles métalliques ou câbles enterrés susceptibles de perturber les résultats.

Présentation des composants

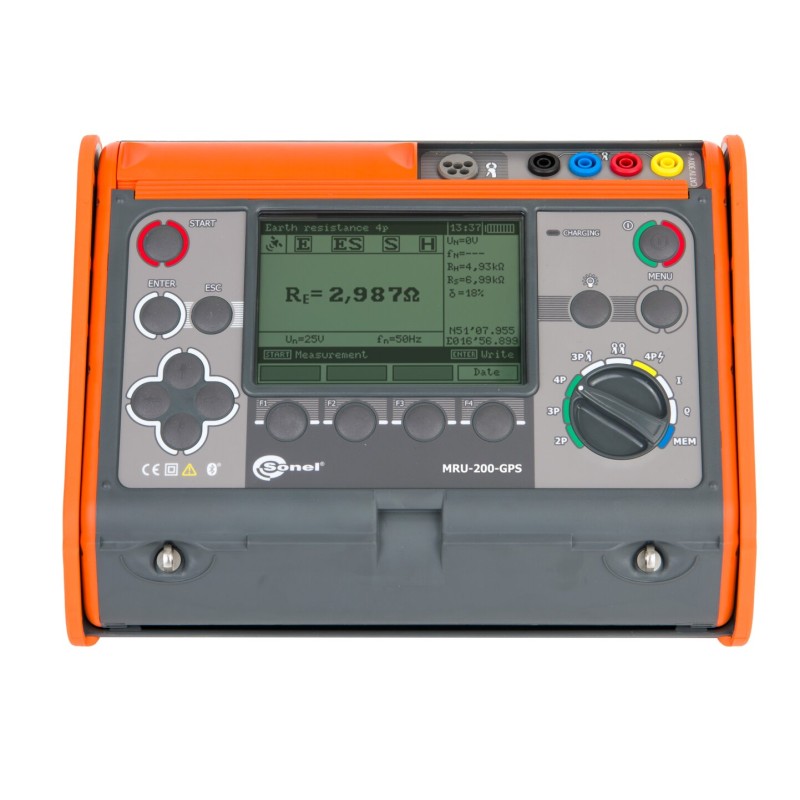

Le SONEL MRU-200 GPS Mesureur de terre et de résistivité se compose d’un boîtier principal ergonomique, surmonté d’un large écran LCD rétroéclairé qui affiche les valeurs de résistance, de résistivité, les tensions parasites, les symboles de batterie, de GPS et de communication Bluetooth. Sous l’écran se trouve le clavier de commande, constitué de touches directionnelles, de touches de fonction, d’une touche START pour lancer les mesures et de boutons dédiés à la sélection des modes ou à la navigation dans les menus. Un sélecteur ou une organisation claire des touches permet d’accéder rapidement aux différents types de tests : mesure de résistance de terre à 3 ou 4 pôles, mesure par pinces, méthode impulsionnelle ou mesure de résistivité du sol. Sur les côtés et la partie supérieure, les bornes de connexion sont repérées par des couleurs et des sigles (par exemple : C1, P1, C2, P2) afin d’indiquer précisément où raccorder chaque câble. Certains kits peuvent inclure des pinces de courant spécifiques, qui se branchent sur des connecteurs dédiés. À l’intérieur, un module GPS intégré permet de capturer les coordonnées de la mesure, tandis que le module Bluetooth autorise la communication sans fil avec un ordinateur ou une tablette équipée du logiciel Sonel.

Utilisation de base

Pour effectuer une mesure de résistance de terre classique à 3 pôles, relier la borne de l’appareil au conducteur de terre principal de l’installation, puis planter deux piquets auxiliaires dans le sol à une distance appropriée, en déroulant les câbles selon les schémas recommandés dans la documentation Sonel. Une fois les connexions réalisées, sélectionner le mode de mesure correspondant dans le menu, vérifier que la tension d’interférence est dans les limites acceptables et appuyer sur START. L’appareil injecte alors un courant de test et affiche la résistance mesurée, en ohms, ainsi que d’éventuels messages d’alerte si les conditions de mesure ne sont pas satisfaisantes. Pour la mesure de résistivité du sol par la méthode de Wenner, disposer quatre piquets alignés à égale distance les uns des autres, raccorder chaque piquet à la borne identifiée sur l’appareil, puis saisir dans le menu la distance entre les électrodes. Après lancement du test, le SONEL MRU-200 GPS Mesureur de terre et de résistivité calcule automatiquement la résistivité du sol et l’affiche en Ωm. Les méthodes à une ou deux pinces, lorsqu’elles sont disponibles avec les accessoires appropriés, permettent de mesurer des prises de terre sans les déconnecter, en pinçant le conducteur de terre et en suivant les indications de l’écran. À chaque campagne de mesures, il est possible d’activer l’enregistrement GPS, de mémoriser les résultats dans la mémoire interne, puis de transférer les données via Bluetooth vers le logiciel Sonel pour édition de rapports et archivage.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie du SONEL MRU-200 GPS Mesureur de terre et de résistivité, il est essentiel d’adopter quelques bonnes pratiques d’entretien et de sécurité. Après chaque utilisation, inspecter visuellement les câbles, les piquets et les pinces : aucun isolant ne doit être endommagé, aucun connecteur ne doit présenter de corrosion ou de déformation. Nettoyer le boîtier à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, et laisser sécher complètement avant de ranger l’appareil dans sa mallette. Lors des mesures, toujours respecter les règles de sécurité électrique en vigueur : s’assurer que l’installation à tester est dans un état compatible avec les essais, porter les équipements de protection individuelle appropriés (gants isolants, lunettes, chaussures de sécurité) et ne jamais toucher les parties conductrices pendant le test. En cas de forte tension d’interférence détectée par l’appareil, interrompre immédiatement la mesure et identifier la source de perturbation. Enfin, effectuer régulièrement les vérifications de conformité et l’étalonnage recommandés par Sonel ou par un laboratoire agréé afin de maintenir la précision des mesures, en particulier pour les applications réglementées ou les rapports destinés à des organismes de contrôle.
