SONEL MZC-20E Contrôleur d'impédance de boucle de défaut

Conçu pour les électriciens exigeants, le SONEL MZC-20E Contrôleur d'impédance de boucle de défaut est un appareil de mesure professionnel qui évalue avec une précision remarquable l’impédance de boucle de court-circuit jusqu’à 440 V, calcule le courant de défaut potentiel jusqu’à 40 kA et garantit, en quelques secondes, la conformité et la sécurité des installations électriques basse tension.

Son boîtier compact en plastique technique haute résistance, renforcé par des protections latérales orange antichoc, épouse parfaitement la main et supporte sans faiblir les conditions de chantier les plus rudes : poussière, variations de température, déplacements fréquents. La façade est protégée par un écran robuste et lisible, conçu pour limiter les reflets, tandis que les touches à membrane, colorées et contrastées, offrent une réponse franche et durable même en cas d’utilisation intensive. L’appareil respecte les normes de sécurité électrique en vigueur pour les mesureurs de boucle de défaut, avec une conception pensée pour limiter l’usure, réduire le risque de fausse manœuvre et prolonger la durée de vie des composants internes.

Sur le terrain, le SONEL MZC-20E Contrôleur d'impédance de boucle de défaut se révèle un allié précieux dans les logements, les bureaux, les ateliers, les sites industriels ou tertiaires, partout où la fiabilité de la protection contre les courts-circuits et les contacts indirects est essentielle. Il permet de mesurer rapidement l’impédance de boucle sur des réseaux monophasés ou triphasés, de vérifier les déclenchements attendus des disjoncteurs et fusibles, de consigner des valeurs claires pour les rapports de contrôle réglementaires et de travailler plus sereinement : moins de doutes, moins de retours sur site, plus de confiance dans chaque installation contrôlée. Les équipes de maintenance, bureaux d’études et installateurs y gagnent en efficacité, en réputation et en tranquillité d’esprit.

Spécifications Techniques

Guide d'utilisation : SONEL MZC-20E Contrôleur d'impédance de boucle de défaut

Installation et mise en service

Avant la première utilisation, il est recommandé de préparer soigneusement le SONEL MZC-20E Contrôleur d'impédance de boucle de défaut afin d’assurer des mesures fiables et répétables. Commencer par installer les 4 piles LR6 ou les 4 accus NiMH dans le compartiment prévu à cet effet, en respectant scrupuleusement la polarité indiquée. Refermer le couvercle et vérifier qu’il est bien enclenché pour garantir un bon contact électrique et éviter toute ouverture accidentelle sur le terrain. Une fois l’alimentation en place, mettre l’appareil sous tension à l’aide du bouton Marche/Arrêt, laisser l’autotest interne se dérouler et contrôler que l’écran affiche des valeurs cohérentes (tension nulle lorsqu’aucun réseau n’est connecté). Avant toute mesure en situation réelle, connecter les cordons de test fournis et effectuer un bref contrôle visuel : aucune gaine endommagée, pas de fiche tordue, pas de trace de brûlure. L’appareil est alors prêt à être raccordé à la prise ou au tableau à contrôler, en veillant toujours à couper l’alimentation de la ligne si les procédures de sécurité l’exigent.

Présentation des composants

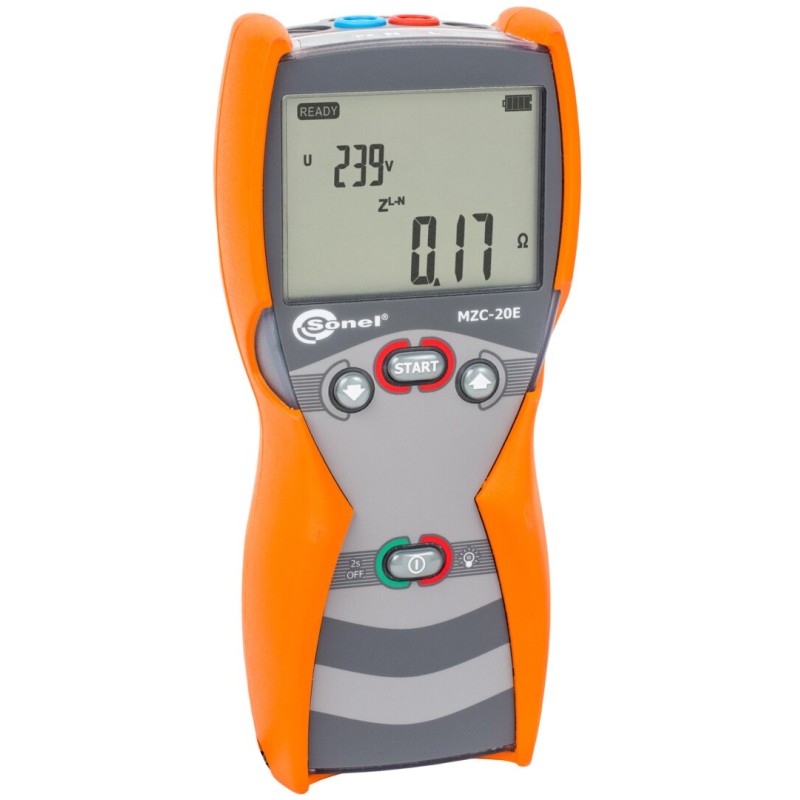

La face avant du SONEL MZC-20E Contrôleur d'impédance de boucle de défaut se compose d’un large écran LCD, occupant la partie supérieure, qui affiche simultanément la tension U mesurée et l’impédance de boucle Z correspondant au schéma de raccordement sélectionné (par exemple Z-LN). Juste en dessous, un ensemble de touches colorées permet d’accéder rapidement aux principales fonctions : mise sous tension, sélection du mode de mesure, déclenchement du test et navigation dans les paramètres. Les couleurs distinctes des boutons (bleu, rouge, vert, etc.) facilitent l’identification des commandes sur le terrain, même avec des gants. Sur la partie inférieure ou latérale de l’appareil se trouvent les bornes de connexion pour les cordons de test, clairement repérées pour éviter toute inversion. Le boîtier est entouré de bandes orange assurant une meilleure préhension et un amortissement des chocs en cas de chute. Au dos, le logement des piles est accessible via un capot sécurisé, et peut éventuellement comporter des points d’accroche pour dragonne ou bandoulière selon la configuration choisie.

Utilisation de base

Pour réaliser une mesure d’impédance de boucle, commencer par s’assurer que l’installation est dans un état compatible avec le test : tensions correctement présentes, absence de défaut manifeste, respect des consignes de sécurité locale. Mettre le SONEL MZC-20E Contrôleur d'impédance de boucle de défaut sous tension, choisir le mode de mesure approprié si l’appareil propose plusieurs configurations, puis connecter les cordons de test aux points de mesure désignés (prise murale, bornes du tableau, etc.). L’écran indique la tension mesurée et confirme que le réseau se situe bien dans la plage admissible (0 à 440 V AC). Lorsque les connexions sont stables, lancer le test via la touche dédiée : l’appareil injecte brièvement un courant de mesure, calcule l’impédance de boucle et affiche la valeur en ohms, complétée par le courant de court-circuit calculé correspondant. Il suffit alors de comparer ces résultats aux valeurs attendues et aux prescriptions normatives pour valider la capacité de coupure des dispositifs de protection. Une fois la série de mesures terminée, déconnecter systématiquement les cordons, éteindre l’appareil pour préserver les piles et, si nécessaire, consigner les valeurs dans un rapport ou un logiciel de suivi.

Entretien et sécurité

Un entretien régulier garantit la fiabilité à long terme du SONEL MZC-20E Contrôleur d'impédance de boucle de défaut. Après chaque journée d’utilisation, essuyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni aérosols, afin de ne pas endommager les marquages et les joints. Ranger les cordons de test en évitant les plis serrés et en contrôlant périodiquement l’état des pointes et des isolations. Remplacer les piles lorsqu’une baisse de niveau est signalée à l’écran, en privilégiant des piles ou accus de qualité pour conserver la stabilité des mesures. Sur le plan de la sécurité, ne jamais utiliser l’appareil dans des environnements présentant un risque d’explosion, sur des installations hors de la plage de tension spécifiée ou en présence de conducteurs dénudés sous tension non maîtrisée. Toujours respecter les procédures de consignation, les équipements de protection individuelle (gants isolants, lunettes, etc.) et les règles de travail hors et sous tension propres au pays. En cas de choc violent, d’infiltration de liquide ou de doute sur la justesse des mesures, faire vérifier l’appareil par un centre de service agréé et envisager une recalibration périodique selon l’usage pour conserver une traçabilité métrologique irréprochable.

Découvrez les autres produits de la catégorie : Contrôleurs & Pinces de Terre

Pour aller plus loin dans la maîtrise de la qualité et de la sécurité de vos installations, il est possible de compléter le SONEL MZC-20E Contrôleur d'impédance de boucle de défaut par d’autres instruments dédiés au contrôle de terre, aux boucles de défaut et aux liaisons équipotentielles. Une large sélection de contrôleurs et de pinces de terre permet d’adapter chaque campagne de mesure à la configuration du site, qu’il s’agisse de petits bâtiments résidentiels ou de grandes infrastructures industrielles. Pour découvrir l’ensemble de la gamme disponible et choisir l’appareil le plus adapté à vos besoins spécifiques, il suffit de consulter la catégorie dédiée Contrôleurs & Pinces de Terre et de comparer les fonctionnalités, les plages de mesure et les options proposées.
