SONEL MZC-304F Contrôleur d'impédance de boucle de défaut

Conçu pour les électriciens exigeants et les équipes de maintenance industrielle, le SONEL MZC-304F Contrôleur d'impédance de boucle de défaut combine une mesure de boucle de court-circuit extrêmement précise, une continuité de conducteurs de protection fiable et une robustesse IP67, afin de garantir des installations 230/400 V sûres, conformes et faciles à diagnostiquer sur le terrain.

Son boîtier compact et allongé, moulé dans une coque en plastique haute résistance recouverte de protections antichoc, a été pensé pour supporter les chantiers les plus exigeants et les environnements humides ou poussiéreux, tandis que l’indice de protection IP67 assure une excellente résistance à la pénétration d’eau et de particules. Les surfaces sont traitées pour offrir une bonne adhérence, même avec des gants, et les matériaux utilisés suivent des standards industriels rigoureux, limitant l’usure prématurée des commandes, des connecteurs et de l’écran, pour une longévité maximale et un impact réduit sur l’environnement grâce à une conception réparable et durable.

Sur le terrain, le SONEL MZC-304F Contrôleur d'impédance de boucle de défaut trouve naturellement sa place dans les entreprises d’installation électrique, les services de contrôle, les bureaux d’études et les équipes d’inspection, partout où la vérification rapide de l’impédance de boucle, de la continuité des liaisons de protection et de la sélectivité des protections est indispensable. Son grand écran lisible, sa navigation simple par sélecteur rotatif et touches de fonction, ainsi que la possibilité de mesurer en présence de disjoncteurs différentiels (RCD) sans déclenchement, offrent un réel confort d’utilisation, réduisent le stress en intervention et renforcent la confiance dans les diagnostics de sécurité électrique, y compris lors d’audits ou de certifications.

Spécifications Techniques

Guide d'utilisation : SONEL MZC-304F Contrôleur d'impédance de boucle de défaut

Installation et mise en service

Avant toute utilisation du SONEL MZC-304F Contrôleur d'impédance de boucle de défaut, il est recommandé de lire attentivement la notice fournie par le fabricant et de vérifier que l’appareil n’a subi aucun dommage visible lors du transport. Installer d’abord les piles ou l’accumulateur conformément aux indications du compartiment d’alimentation, en respectant scrupuleusement la polarité indiquée. Une fois l’alimentation en place, mettre l’appareil sous tension, contrôler que l’affichage est net et qu’aucun symbole d’erreur ne s’affiche, puis ajuster si nécessaire les paramètres de base (langue, contraste de l’écran, signal sonore) selon les options disponibles. Avant la première mesure sur une installation réelle, effectuer un test sur un circuit connu ou sur une boucle d’essai afin de se familiariser avec les commandes, de vérifier la bonne continuité des cordons et de confirmer la fiabilité des valeurs lues.

Présentation des composants

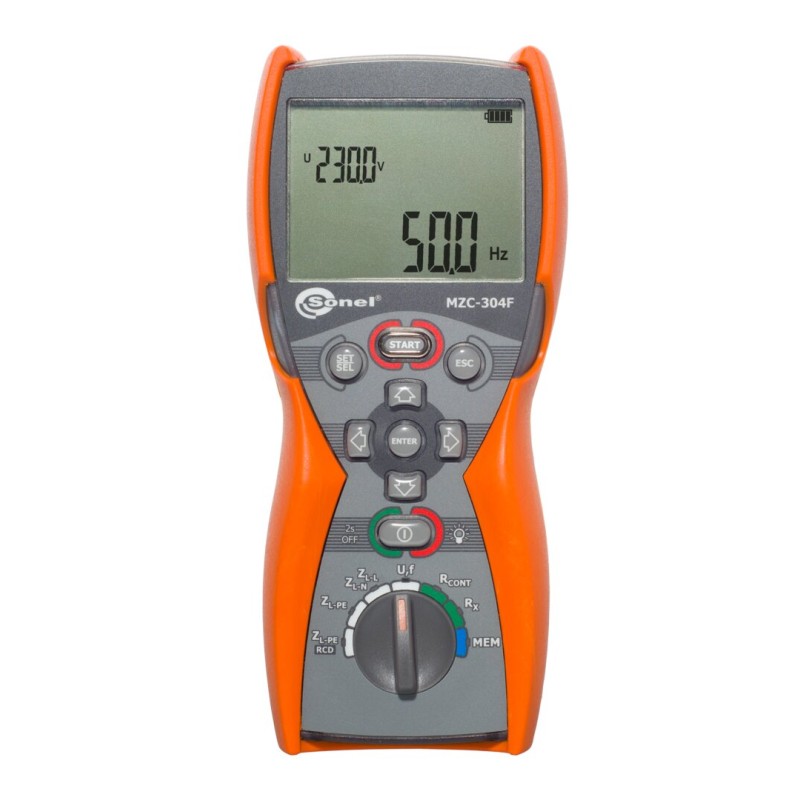

Le SONEL MZC-304F Contrôleur d'impédance de boucle de défaut se présente sous la forme d’un boîtier allongé doté d’un large écran en partie haute, offrant une lecture instantanée de la tension présente, de l’impédance mesurée ainsi que de la fréquence du réseau. Sous l’écran se trouvent plusieurs touches de fonction colorées : une touche START dédiée au lancement des mesures, ainsi que des boutons de sélection permettant de naviguer entre les différents modes et options d’affichage. Au centre, un sélecteur rotatif robuste sert à choisir directement le type de mesure, par exemple l’impédance de boucle phase–neutre, phase–phase, ou la continuité des conducteurs de protection. En partie basse, des bornes de connexion clairement marquées accueillent les cordons de mesure, généralement une sonde de phase, une pince ou un cordon de terre et le neutre, afin d’assurer une connexion sûre et intuitive à l’installation.

Utilisation de base

Pour mesurer l’impédance de boucle, commencer par s’assurer que le circuit cible est hors de toute situation dangereuse et que les règles de consignation et de sécurité de l’installation ont été respectées. Régler le sélecteur rotatif sur la fonction d’impédance souhaitée, par exemple boucle phase–neutre dans un réseau 230/400 V. Raccorder ensuite les cordons de mesure aux bornes correspondantes de l’appareil, puis aux points de test du circuit : borne de phase, neutre ou terre selon la configuration. Mettre ensuite le circuit sous tension si la mesure l’exige, vérifier la tension affichée sur l’écran et lancer la mesure en appuyant sur la touche START. En quelques instants, le SONEL MZC-304F Contrôleur d'impédance de boucle de défaut affiche la valeur de l’impédance de boucle en ohms, ainsi que, dans les modes appropriés, les composantes R_S et X_S. Pour la mesure de continuité des conducteurs de protection, sélectionner le mode de continuité, s’assurer que le circuit est hors tension, connecter les extrémités du conducteur à tester entre les bornes de mesure et lancer la mesure ; le courant de 200 mA intégré vérifie alors la résistance du conducteur et permet de confirmer une liaison de protection fiable. Répéter ces opérations point par point sur l’installation pour dresser un diagnostic complet.

Entretien et sécurité

Pour garantir la précision et la longévité du SONEL MZC-304F Contrôleur d'impédance de boucle de défaut, un entretien régulier et le respect des consignes de sécurité sont essentiels. Après chaque intervention, déconnecter systématiquement les cordons de la source de tension puis de l’appareil, éteindre l’instrument et nettoyer délicatement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs. Vérifier régulièrement l’état des cordons, des pointes de touche et des connecteurs : toute isolation fissurée, pointe émoussée ou borne déformée doit être remplacée immédiatement pour éviter les risques de choc électrique ou de mesure erronée. Stocker l’appareil dans un endroit sec, à l’abri de l’humidité excessive et des températures extrêmes, de préférence dans une mallette de transport adaptée. Respecter les limites de tension et de catégorie de surtension indiquées par le fabricant et ne jamais utiliser le contrôleur sur des circuits dépassant ces spécifications. En cas de chute sévère, de choc important ou de comportement anormal (messages d’erreur répétés, valeurs incohérentes), interrompre son utilisation et faire vérifier l’appareil par un service technique qualifié avant toute nouvelle mise en service.

Découvrez les autres produits de la catégorie : Contrôleurs & Pinces de Terre

Pour compléter les possibilités de mesure offertes par le SONEL MZC-304F Contrôleur d'impédance de boucle de défaut, il est possible d’explorer une large sélection d’instruments de test et de mesure dédiés aux systèmes de mise à la terre, aux boucles de défaut et aux liaisons de protection. D’autres appareils spécialisés, pinces de terre et contrôleurs avancés permettent d’affiner encore les diagnostics et de couvrir l’ensemble des besoins de vérification des installations électriques, de la simple continuité de terre jusqu’aux mesures complexes sur sites industriels. Pour une vue d’ensemble de ces solutions complémentaires, la page dédiée aux Contrôleurs & Pinces de Terre propose une gamme complète permettant de bâtir un parc de mesure cohérent, performant et adapté à chaque contexte professionnel.
