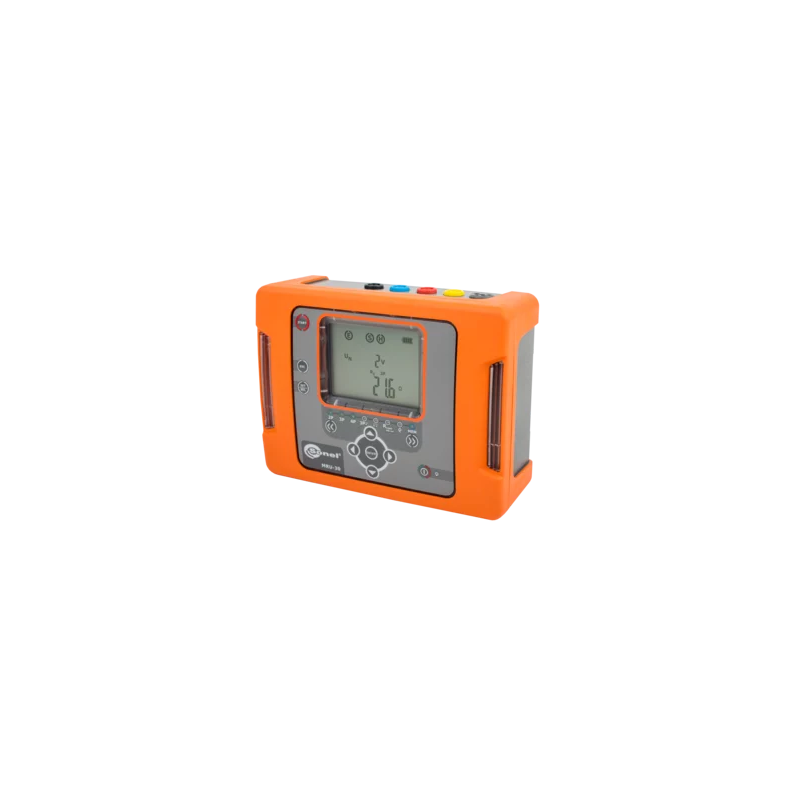

SONEL MRU-30 PRO Mesureur de terre et de résistivité

Conçu pour les environnements industriels les plus exigeants, le SONEL MRU-30 PRO Mesureur de terre et de résistivité est un appareil de test professionnel qui combine mesures de résistance de terre par méthodes 3 pôles, 4 fils, méthode à deux pinces et méthode de Wenner pour la résistivité du sol, afin de garantir la sécurité et la conformité des installations électriques basse et moyenne tension.

Le boîtier robuste du SONEL MRU-30 PRO Mesureur de terre et de résistivité est réalisé dans un plastique technique anti-choc, renforcé par une conception étanche et antipoussière certifiée IP65, offrant une excellente résistance aux projections d’eau, à la poussière et aux conditions climatiques difficiles rencontrées sur chantier. Les matériaux sont choisis pour leur longévité, leur stabilité dimensionnelle et leur résistance aux UV, ce qui limite le vieillissement prématuré. L’électronique interne profite de circuits de mesure de haute précision, calibrés en usine selon des standards métrologiques rigoureux, afin de conserver une stabilité de mesure sur le long terme et d’éviter les dérives. Cette conception durable permet de réduire les remplacements d’équipements, de limiter les déchets électroniques et de s’inscrire dans une démarche plus responsable au sein des bureaux d’études, services de maintenance et organismes de contrôle.

Sur le terrain, le SONEL MRU-30 PRO Mesureur de terre et de résistivité s’utilise aussi bien pour la mesure de systèmes de mise à la terre simples ou maillés, de paratonnerres, de sous-stations et de boucles de terre d’installations photovoltaïques que pour l’étude de la résistivité du sol lors de projets de nouvelles installations. Il permet d’évaluer rapidement la qualité d’un réseau de terre, de vérifier la continuité des liaisons équipotentielles et des conducteurs de protection, même en présence de tensions parasites de 50 Hz ou 60 Hz. Le grand écran lisible, la navigation intuitive et la possibilité de choisir la tension de mesure (25 V ou 50 V) offrent un confort d’utilisation appréciable, qui diminue le stress et favorise un travail méthodique, sûr et serein. Dans de nombreux laboratoires, bureaux de contrôle et services techniques, ce type d’appareil fait référence pour certifier la conformité des installations et rassurer clients, utilisateurs finaux et assureurs.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-30 PRO Mesureur de terre et de résistivité

Installation et mise en service

Avant toute intervention, vérifier que la batterie du SONEL MRU-30 PRO Mesureur de terre et de résistivité est correctement chargée en le raccordant si besoin à une source USB, un PowerBank ou un allume-cigare de véhicule via le câble de charge approprié. S’assurer que l’appareil, les cordons de mesure, les pinces et les piquets de terre fournis ne présentent aucun dommage visible, aucune coupure d’isolant et que les connecteurs sont propres. Choisir un emplacement de travail stable, dégagé et sec autour du point de mise à la terre à contrôler, en respectant les règles de sécurité électrique en vigueur (verrouillage, consignation, EPI). Disposer ensuite les piquets auxiliaires selon la méthode de mesure choisie : pour la méthode 3 pôles, planter les électrodes auxiliaires C et P dans le sol à des distances appropriées de l’électrode de terre testée, en évitant les obstacles métalliques, les câbles enterrés et les zones fortement asphaltées. Une fois l’implantation réalisée, connecter les cordons de mesure aux bornes correspondantes de l’appareil et aux piquets, puis mettre le MRU-30 PRO sous tension pour accéder au menu principal.

Présentation des composants

En façade, le SONEL MRU-30 PRO Mesureur de terre et de résistivité intègre un large écran numérique qui affiche les valeurs de résistance de terre, de résistivité, la tension d’interférence ainsi que les indications de mode de mesure, de batterie et d’éventuels messages d’erreur. Sous ou autour de l’écran se trouve un clavier de commande constitué de touches dédiées à la sélection des méthodes (3 pôles, 4 fils, deux pinces, résistivité), à la configuration des paramètres (tension de mesure, unités de distance, seuils) et au lancement ou à l’arrêt des mesures. Les bornes de connexion, généralement disposées sur le dessus ou sur la partie inférieure, sont clairement repérées par des couleurs et des marquages (E, ES, S, H, C) pour faciliter le câblage des piquets et pinces. Le boîtier renforcé, muni de protections d’angle, assure une bonne prise en main même avec des gants et se glisse facilement dans une mallette de chantier. La batterie interne rechargeable est intégrée dans l’appareil, sans nécessité de la retirer pour la charge, ce qui simplifie l’utilisation quotidienne.

Utilisation de base

Pour réaliser une mesure standard de résistance de terre par méthode 3 pôles, raccorder la borne de terre de l’installation à contrôler à la borne dédiée de l’appareil, puis connecter les deux piquets auxiliaires R_S et R_H aux bornes correspondantes via les cordons de mesure. Sélectionner ensuite sur le SONEL MRU-30 PRO Mesureur de terre et de résistivité le mode de mesure 3 pôles, puis choisir la tension de mesure (25 V ou 50 V) en fonction de l’environnement et des normes applicables. Lancer la mesure : l’appareil injecte un courant de test, mesure la chute de tension et calcule automatiquement la résistance de terre, tout en contrôlant la résistance des piquets auxiliaires pour s’assurer de la qualité de la mesure. En cas de résistances d’électrodes trop élevées, un message ou une alerte peut inciter à repositionner les piquets ou à améliorer le contact avec le sol. Pour la mesure de résistivité du sol par méthode de Wenner, planter quatre électrodes alignées à égale distance, saisir cette distance dans le menu (en m ou en ft), sélectionner le mode “résistivité” puis lancer la mesure ; l’appareil effectue le calcul et fournit directement la valeur de résistivité, utile pour le dimensionnement futur des réseaux de terre. Les fonctions complémentaires de mesure de continuité des conducteurs et des liaisons équipotentielles avec courant ≥ 200 mA et auto-zéro se réalisent via le mode dédié, permettant de s’assurer de la bonne conduction et de l’absence de rupture de liaison.

Entretien et sécurité

Pour garantir la fiabilité des mesures et la longévité du SONEL MRU-30 PRO Mesureur de terre et de résistivité, il est recommandé de conserver l’appareil dans sa mallette ou housse de protection lorsqu’il n’est pas utilisé, à l’abri de l’humidité excessive et des températures extrêmes. Après chaque intervention, nettoyer le boîtier et les cordons avec un chiffon doux légèrement humide, sans solvants agressifs, en prenant soin de laisser sécher complètement les accessoires avant le rangement. Vérifier régulièrement l’état mécanique des piquets, la propreté des surfaces de contact et la bonne flexibilité des câbles de mesure : tout élément endommagé doit être remplacé pour éviter des erreurs de mesure ou des risques électriques. Respecter scrupuleusement les consignes de sécurité propres au site (déconnexion de certaines parties de l’installation si nécessaire, port de gants isolants, de lunettes, balisage de zone). Ne jamais utiliser l’appareil dans un environnement potentiellement explosif ou sur des circuits hors des limites indiquées dans la notice. Un étalonnage périodique par un laboratoire agréé est conseillé afin de maintenir la traçabilité et la conformité des mesures dans le cadre des audits, certifications ou contrôles réglementaires.
