SONEL MRU-30 Mesureur de terre et de résistivité

Conçu pour les professionnels exigeants, le SONEL MRU-30 Mesureur de terre et de résistivité est un mesureur de terre compact et robuste capable de réaliser des mesures précises de résistance de mise à la terre et de résistivité du sol selon plusieurs méthodes (2, 3, 4 fils, pinces, Wenner), tout en garantissant une excellente fiabilité même en présence de tensions d’interférence.

Son boîtier ergonomique en plastique technique renforcé, revêtu d’une coque orange haute visibilité, offre une protection IP65 contre la poussière et les projections d’eau, ce qui en fait un compagnon idéal pour les environnements de chantier les plus exigeants. Les matériaux sont choisis pour résister aux chocs, à l’abrasion et aux variations de température, tandis que l’électronique interne bénéficie de circuits protégés et de composants de qualité industrielle, optimisés pour un usage intensif sur le long terme. La batterie rechargeable intégrée limite le recours aux piles jetables, contribuant à une utilisation plus responsable et durable de l’appareil.

Sur le terrain, le SONEL MRU-30 Mesureur de terre et de résistivité trouve sa place dans la maintenance des installations industrielles, le contrôle des postes de transformation, la vérification des paratonnerres, des réseaux de distribution ou encore des installations tertiaires et résidentielles. Sa polyvalence de mesure (mise à la terre simple ou multiple, mesure avec pinces, contrôle de continuité des conducteurs de protection) permet de travailler plus sereinement, de gagner du temps lors des campagnes de tests et de renforcer la sécurité des personnes comme des biens. Les techniciens apprécient son interface claire, son écran lisible et la possibilité de mesurer même en présence de tensions parasites à 50/60 Hz, ce qui réduit les retours sur site et améliore la productivité globale.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-30 Mesureur de terre et de résistivité

Installation et mise en service

Avant la première utilisation, il est recommandé de charger complètement la batterie intégrée du SONEL MRU-30 Mesureur de terre et de résistivité. Raccorder l’appareil à une source de charge adaptée, par exemple une PowerBank ou un adaptateur sur allume-cigare de véhicule, en respectant les indications de polarité et de tension fournies dans la notice d’origine Sonel. Pendant la charge, contrôler les symboles affichés à l’écran pour suivre l’état de la batterie et attendre la fin de la charge avant d’effectuer une campagne de mesures complète sur le terrain. Une fois l’appareil chargé, choisir un environnement sec et stable pour la préparation du matériel, vérifier la présence de tous les câbles de mesure, piquets de terre et éventuelles pinces, puis mettre l’appareil sous tension à l’aide du bouton prévu à cet effet.

Présentation des composants

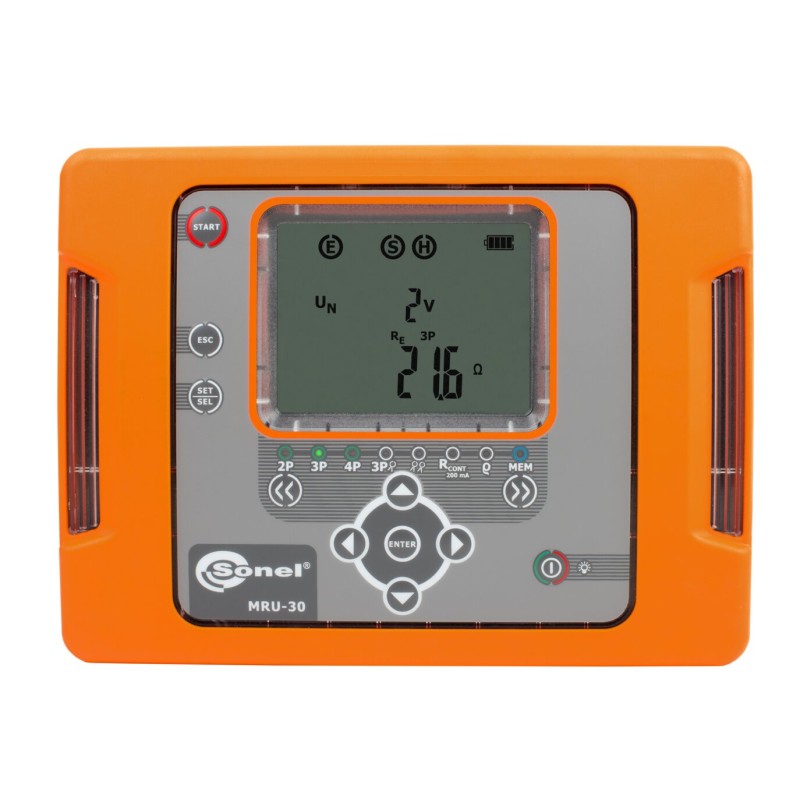

La face avant du SONEL MRU-30 Mesureur de terre et de résistivité s’organise autour d’un grand écran LCD qui affiche les valeurs mesurées, les unités, les symboles de mode et l’état de la batterie. Sous l’écran, plusieurs touches de fonction permettent de sélectionner les méthodes de mesure (2, 3 ou 4 fils, méthodes avec pince, mesure de résistivité, test de continuité) et de naviguer dans les différents réglages. Les bornes de connexion pour les câbles de mesure se situent généralement sur la partie inférieure ou supérieure de l’appareil et sont repérées par des codes couleur et des symboles standard (H, S, E, ES, etc.), ce qui facilite la mise en place correcte des sondes et piquets. Des poignées latérales intégrées dans le boîtier orange améliorent la tenue en main, réduisent le risque de chute et offrent une meilleure stabilité lors des manipulations sur le terrain, même avec des gants de travail.

Utilisation de base

Pour effectuer une mesure de résistance de mise à la terre classique, commencer par sélectionner la méthode adaptée à la configuration de l’installation : 3 fils pour la plupart des mesures de terre avec piquets auxiliaires, 4 fils pour des mesures plus précises ou pour la résistivité du sol, 2 fils dans des situations spécifiques ou lorsque les conditions d’accès sont limitées. Planter les piquets auxiliaires dans le sol à des distances appropriées, relier chaque borne aux câbles de mesure correspondants en respectant les codes de couleur, puis vérifier la bonne tenue des connexions. Sur l’appareil, choisir le mode souhaité, lancer la mesure et attendre la stabilisation de la valeur affichée, en tenant compte d’éventuelles indications de tension d’interférence. Pour la résistivité du sol selon la méthode de Wenner, implanter quatre piquets à intervalles réguliers, saisir dans l’appareil, si nécessaire, l’écartement utilisé et effectuer les mesures selon la procédure décrite dans la documentation Sonel. Le test de continuité des conducteurs de protection s’effectue en reliant les deux extrémités du conducteur à tester, en sélectionnant le mode de continuité et en laissant l’appareil appliquer un courant de test ≥ 200 mA, avec compensation de la résistance des cordons grâce à la fonction d’auto-zéro.

Entretien et sécurité

Après chaque utilisation, il est conseillé de nettoyer le boîtier du SONEL MRU-30 Mesureur de terre et de résistivité avec un chiffon doux et légèrement humide, sans solvants agressifs, afin de préserver les surfaces plastiques et les marquages. Les câbles de mesure et les pinces doivent être enroulés sans torsion excessive, stockés dans un endroit sec et protégés de la chaleur directe pour maintenir leur intégrité électrique. Du point de vue sécurité, toujours s’assurer que l’installation à mesurer est correctement identifiée, que les procédures de consignation sont respectées et que les opérateurs portent les équipements de protection individuelle appropriés (gants isolants, lunettes, chaussures de sécurité). Avant de réaliser une mesure, vérifier l’absence de tension dangereuse sur les bornes concernées, en particulier dans le cas d’installations industrielles ou de systèmes de mise à la terre multiples. Un contrôle régulier de l’étalonnage de l’appareil par un laboratoire agréé garantit le maintien de la précision et la conformité aux normes en vigueur.
