SONEL MRU-120 Appareil de mesure avec mallette XL3

Conçu pour les professionnels exigeants, le SONEL MRU-120 Appareil de mesure avec mallette XL3 est un mesureur de résistance de terre et de résistivité du sol haut de gamme, capable d’exécuter des mesures 3-pôles, 4-fils, à deux pinces et selon la méthode de Wenner, avec un courant de test jusqu’à 200 mA pour des résultats fiables même dans les sols difficiles.

Le boîtier robuste du SONEL MRU-120 Appareil de mesure avec mallette XL3 est réalisé en plastique technique haute résistance, protégé par des renforts périphériques et des finitions antichocs pensées pour les chantiers et environnements industriels, tandis que la mallette XL3 offre une coque rigide, des inserts en mousse découpée et un espace optimisé pour les accessoires afin de garantir un transport sûr et une excellente durée de vie du matériel, dans une logique de réduction des remplacements prématurés et donc de l’empreinte environnementale.

Sur le terrain, le SONEL MRU-120 Appareil de mesure avec mallette XL3 s’utilise aussi bien pour la vérification des prises de terre de installations domestiques et tertiaires que pour le contrôle des réseaux de terre d’installations industrielles, de postes de transformation, de paratonnerres ou de fermes photovoltaïques, permettant aux électriciens, bureaux de contrôle et techniciens de maintenance de travailler avec plus de sérénité, de gagner du temps lors des campagnes de mesures et d’apporter à leurs clients des rapports clairs et traçables grâce à la mémoire intégrée et au transfert de données vers PC.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-120 Appareil de mesure avec mallette XL3

Installation et mise en service

Avant la première utilisation du SONEL MRU-120 Appareil de mesure avec mallette XL3, il est recommandé de déballer soigneusement la mallette, de vérifier l’intégrité du boîtier, des câbles et des piquets de terre, puis de contrôler la présence de tous les accessoires listés dans le manuel Sonel. Insérer ou recharger la batterie selon la version de l’appareil, en respectant la polarité et les instructions de sécurité. Une fois l’alimentation en place, appuyer sur le bouton de mise sous tension et attendre l’initialisation de l’écran, qui affiche généralement un autotest rapide et le niveau de batterie. Avant de se rendre sur le terrain, sélectionner la langue et les principaux paramètres de configuration (unité de résistivité, mode de sauvegarde des résultats, luminosité de l’écran) afin d’adapter l’appareil aux habitudes de travail et aux conditions d’éclairage rencontrées sur les chantiers.

Présentation des composants

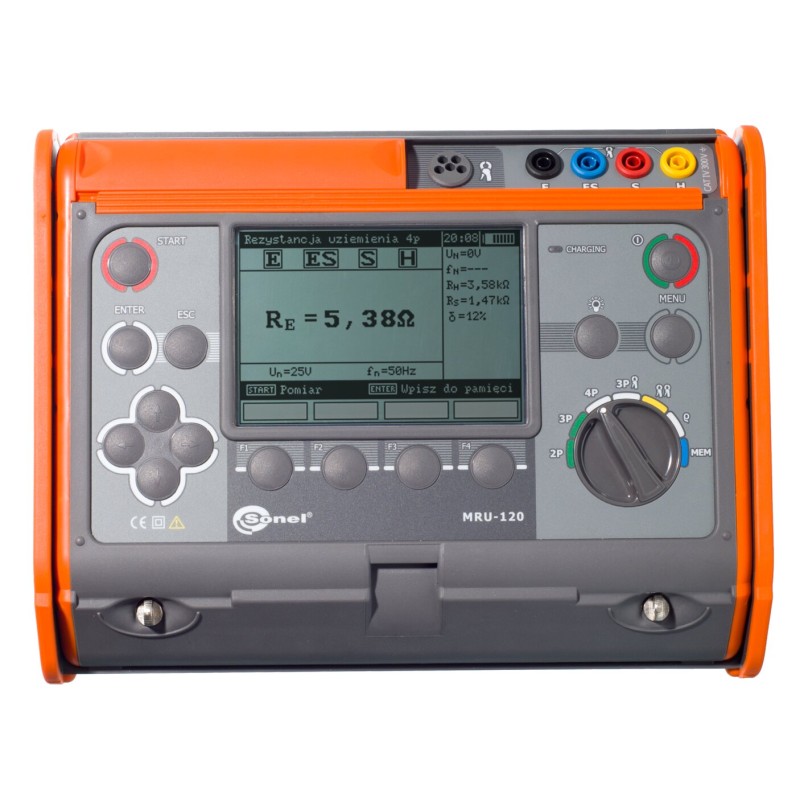

Le panneau frontal du SONEL MRU-120 Appareil de mesure avec mallette XL3 se compose d’un grand écran LCD rétroéclairé au centre, qui présente les valeurs de résistance, de résistivité, les symboles de mode de mesure, l’état de la batterie et diverses icônes d’avertissement. Sous l’écran se trouvent des touches de fonction contextuelles, un pavé de navigation et un large sélecteur rotatif ou bouton de mode permettant de choisir rapidement le type de mesure (terre 3-pôles, 4-fils, mesure à deux pinces, résistivité du sol, etc.). Sur la partie supérieure, des bornes de connexion codées par couleur marquent les points E (terre), ES / S (sonde de potentiel), H (sonde de courant) et les prises dédiées aux pinces de courant, ce qui facilite le câblage sur site. La mallette XL3 est organisée pour recevoir l’appareil, les câbles de différentes longueurs, les piquets, la pince éventuelle ainsi que le chargeur ou les piles de rechange, ce qui garantit que chaque élément a sa place et reste protégé pendant le transport.

Utilisation de base

Pour réaliser une mesure de résistance de mise à la terre classique en 3-pôles avec le SONEL MRU-120 Appareil de mesure avec mallette XL3, commencer par couper l’alimentation du circuit à tester si nécessaire et s’assurer des conditions de sécurité. Planter ensuite les piquets de sondes de courant et de potentiel dans le sol, respectant les distances indiquées dans le manuel (par exemple plusieurs mètres entre chaque piquet, selon le type de prise de terre et la méthode choisie). Raccorder la borne E à l’électrode de terre à mesurer, la borne S/ES à la sonde de potentiel et la borne H à la sonde de courant à l’aide des câbles fournis. Sélectionner ensuite le mode 3-pôles via le sélecteur de fonctions, vérifier sur l’écran que les connexions sont correctement reconnues (l’appareil signale généralement une mauvaise connexion ou une résistance de contact trop élevée), puis lancer la mesure. La valeur de résistance de terre s’affiche clairement, avec la possibilité de la sauvegarder dans la mémoire interne. Pour la méthode à deux pinces, fixer les deux pinces autour du conducteur de terre en respectant le sens de raccordement, lancer la fonction dédiée, puis lire immédiatement la résistance globale de la boucle de terre, sans avoir à déconnecter l’installation.

Entretien et sécurité

Un entretien régulier du SONEL MRU-120 Appareil de mesure avec mallette XL3 contribue à maintenir la précision et la fiabilité des mesures sur le long terme. Après chaque utilisation, nettoyer le boîtier et les câbles avec un chiffon doux légèrement humide, sans solvants agressifs ni jets d’eau, et vérifier l’absence de coupures, d’isolants abîmés ou de connecteurs oxydés. Les piquets doivent être débarrassés de la boue et rangés dans la mallette XL3 afin d’éviter la corrosion prématurée. Il est fortement conseillé de respecter les intervalles d’étalonnage recommandés par Sonel et, en cas d’utilisation de pinces, de lancer régulièrement la fonction de calibrage intégrée. Côté sécurité, seules des personnes formées à la mesure de terre et au travail sous tension doivent manipuler l’appareil, en respectant les catégories de surtension spécifiées, en n’utilisant jamais le MRU-120 sur des circuits dépassant ses limites de tension admissible et en portant les équipements de protection individuelle adaptés (gants isolants, chaussures de sécurité, lunettes). Avant toute intervention, vérifier que l’installation est correctement isolée ou hors tension, et toujours suivre les consignes détaillées dans le manuel Sonel pour éviter tout risque d’électrocution ou de détérioration de l’appareil.
