Conçu pour les professionnels exigeants, le Testeur d'isolement à la terre MI3288 SEFRAM est un contrôleur numérique polyvalent qui combine mesure de résistance de terre 2, 3 et 4 pôles, résistivité du sol, tests d’isolement jusqu’à 2500 V DC et analyses avancées des liaisons de protection, afin de garantir la conformité et la sécurité des installations électriques les plus critiques.

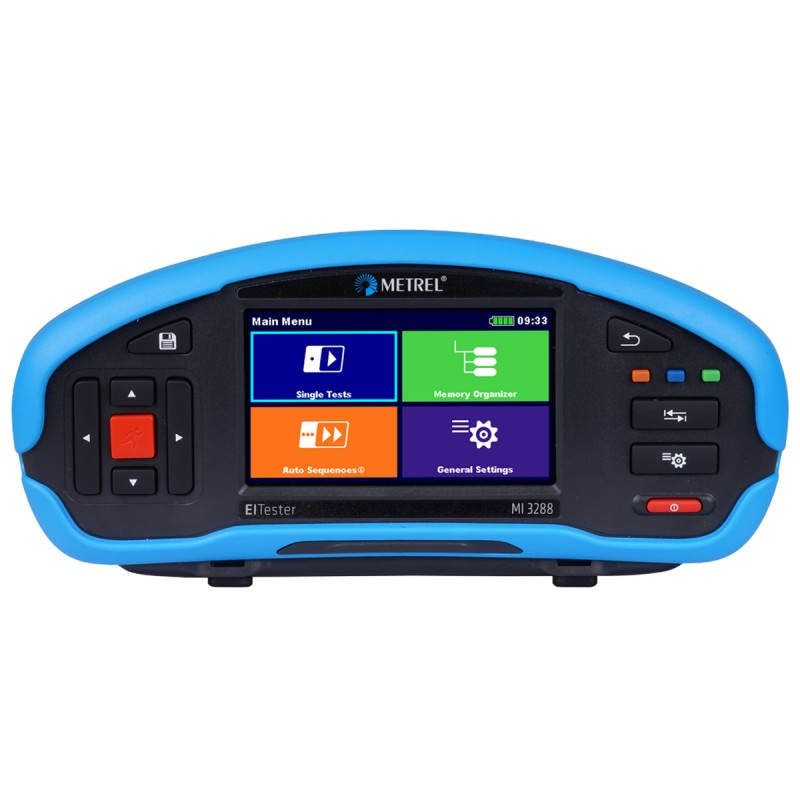

Son boîtier robuste avec surmoulage caoutchouté bleu et noir offre une excellente résistance aux chocs, aux rayures et aux conditions de chantier difficiles, tandis que l’indice de protection IP54 protège l’électronique interne contre la poussière et les éclaboussures. Les matériaux plastiques techniques employés, associés à une conception ergonomique, prolongent la durée de vie de l’appareil, même en usage intensif, et minimisent les risques de dégradation prématurée. Pensé pour des interventions sur le long terme, ce testeur répond aux standards de sécurité 300 V CAT III jusqu’à 4000 m d’altitude, avec une fabrication répondant à des normes européennes de qualité et une consommation optimisée pour préserver l’autonomie, réduisant l’empreinte environnementale liée aux remplacements fréquents de matériel.
Sur le terrain, le Testeur d'isolement à la terre MI3288 SEFRAM trouve naturellement sa place dans les services de maintenance industrielle, les bureaux de contrôle, les sociétés d’installation électrique et les équipes de distribution d’énergie qui recherchent fiabilité et traçabilité. Son large écran couleur à interface par icônes permet de lancer rapidement des tests uniques, des séquences automatiques ou d’organiser la mémoire sans perdre de temps, ce qui fluidifie les tournées d’inspection et réduit le risque d’erreur humaine. Les mesures de résistance d’isolement, de continuité des conducteurs de protection, de tension et de fréquence TRMS ou encore de courant avec pinces AC contribuent à sécuriser les personnes et les biens, tout en apportant une sérénité appréciable lors des audits normatifs et des contrôles périodiques documentés.
Spécifications Techniques
| Caractéristique |
Détail |
| Fabricant |
SEFRAM Instruments |
| Référence fabricant |
MI3288 |
| Type d’appareil |
Testeur de terre et d’isolement portable multifonction |
| Fonctions principales |
Mesure de résistance de terre, résistivité du sol, potentiel de terre, tensions de pas et de contact, résistance d’isolement, continuité des conducteurs de protection, tension et fréquence TRMS, courant avec pinces AC, faibles résistances et micro-ohmmètre |
| Mesure de résistance de terre |
Méthodes 2 pôles, 3 pôles et 4 pôles |
| Mesure de terre sélective |
Mesure sélective avec pince de courant (terre en charge) |
| Mesure de terre sans piquet |
Méthode à deux pinces de courant |
| Mesure de résistivité du sol |
Méthodes Wenner et Schlumberger |
| Mesure du potentiel de terre |
Mesure directe entre électrodes pour analyse des réseaux de terre |
| Tensions de pas et de contact |
Mesure et contrôle des tensions de sécurité dans les postes et environnements sensibles |
| Mesure de résistance d’isolement |
Tests d’isolement sur réseaux et équipements basse tension |
| Tension d’essai d’isolement |
De 50 V à 2500 V DC suivant la configuration |
| Essai de varistance |
Test de varistances jusqu’à 2,5 kV |
| Mesure de faible résistance |
Courants d’essai 7 mA et 200 mA DC pour la continuité des conducteurs de protection |
| Mesure en micro-ohms |
Courant d’essai continu jusqu’à 2 A pour les très faibles résistances |
| Mesure de tension |
Tension TRMS AC/DC |
| Mesure de fréquence |
Fréquence réseau TRMS |
| Mesure de courant |
Mesure de courant via pinces AC compatibles (en option) |
| Affichage |
Grand écran couleur avec interface à icônes (menu Single Tests, Memory Organizer, Auto Sequence, General Settings, etc.) |
| Catégorie de sécurité |
300 V CAT III, utilisation possible jusqu’à 4000 m d’altitude |
| Indice de protection |
IP54 (protection contre la poussière limitée et projections d’eau) |
| Mémoire interne |
Mémoire intégrée pour l’enregistrement et l’organisation des résultats de mesure |
| Gestion des données |
Transfert et analyse des résultats via logiciel Metrel ES Manager |
| Connectivité imprimante |
Raccordement possible à une imprimante dédiée pour édition des rapports |
| Ergonomie |
Boîtier compact, forme arrondie, zone de préhension caoutchoutée, commandes frontales par pavé de navigation et touches de fonction |
| Structure des menus |
Accès direct aux tests uniques, séquences automatiques, réglages généraux et gestion de la mémoire |
Guide d'utilisation : Testeur d'isolement à la terre MI3288 SEFRAM
Installation et mise en service
Avant toute intervention, il convient de préparer l’environnement de travail en s’assurant que l’installation à tester est correctement identifiée, que les schémas sont disponibles et que les procédures de consignation sont respectées. Placer le Testeur d'isolement à la terre MI3288 SEFRAM sur une surface stable ou le tenir fermement par sa coque caoutchoutée, puis vérifier l’état général des cordons de mesure, des piquets de terre et, le cas échéant, des pinces de courant. Insérer les piles ou raccorder la source d’alimentation prévue par le fabricant, puis mettre l’appareil sous tension grâce au bouton marche/arrêt situé en façade. Une fois l’écran couleur allumé, laisser l’appareil effectuer son autocontrôle interne, puis sélectionner la langue, l’heure et les principaux paramètres dans le menu General Settings afin de personnaliser le fonctionnement selon les habitudes de travail.
Présentation des composants
La face avant intègre un large écran couleur qui affiche des icônes claires : Single Tests pour lancer rapidement une mesure, Memory Organizer pour gérer les enregistrements, Auto Sequence pour exécuter des batteries de tests, ainsi que les menus de configuration générale. Autour de cet écran se trouvent un pavé de navigation directionnel, un bouton central de validation, plusieurs touches de fonction contextuelles et un bouton de démarrage de test clairement identifiable. Les bornes de mesure sont placées sur la partie inférieure ou supérieure de l’appareil, repérées par des couleurs et des symboles (H, S, E, ES…) correspondant aux différents montages 2, 3 ou 4 pôles. Selon le kit choisi, l’ensemble est complété par des piquets de terre, des câbles de longueur adaptée, des pinces de courant, ainsi qu’un éventuel accessoire d’impression et un câble de communication pour le transfert de données vers le logiciel Metrel ES Manager.
Utilisation de base
Pour une mesure classique de résistance de terre en méthode 3 pôles, planter les piquets de courant et de potentiel dans le sol en respectant les distances recommandées par la norme ou la procédure interne, puis raccorder les fils de mesure aux bornes correspondantes du Testeur d'isolement à la terre MI3288 SEFRAM. Depuis le menu Single Tests, sélectionner la fonction Earth Resistance, choisir la méthode souhaitée (2P, 3P, 4P, sélective ou à deux pinces), puis vérifier à l’écran le schéma de câblage avant de lancer la mesure en appuyant sur la touche de démarrage. La valeur s’affiche en temps réel avec, selon la fonction, des informations complémentaires comme la tension parasite ou la stabilité de la mesure. Pour un test d’isolement, choisir la fonction Insulation Resistance, définir la tension d’essai entre 50 V et 2500 V DC, s’assurer que le circuit est hors tension et déconnecté conformément aux règles de sécurité, puis lancer le test. Les résultats peuvent être enregistrés dans la mémoire interne à l’aide du Memory Organizer, puis exportés vers un PC pour éditer des rapports détaillés. Les séquences automatiques permettent d’enchaîner plusieurs tests (continuité, isolement, terre…) sur un même point d’installation pour gagner du temps et fiabiliser les protocoles de contrôle.
Entretien et sécurité
Pour garantir la longévité du Testeur d'isolement à la terre MI3288 SEFRAM, un entretien régulier et le strict respect des consignes de sécurité sont indispensables. Après chaque utilisation, nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, et vérifier l’intégrité des cordons, des piquets et des pinces afin de repérer toute usure ou dommage qui pourrait fausser les mesures. Stocker l’appareil dans son étui ou sa mallette de transport, à l’abri de l’humidité excessive, des températures extrêmes et des chocs mécaniques. Avant tout test, contrôler que l’installation est hors tension lorsque c’est requis, respecter la catégorie de mesure 300 V CAT III et ne jamais dépasser les tensions ou courants précisés dans la documentation officielle. Les mises à jour de firmware et l’utilisation systématique du logiciel Metrel ES Manager pour archiver les mesures contribuent à maintenir un haut niveau de fiabilité métrologique et à documenter les interventions pour les audits de sécurité.
Découvrez les autres produits de la catégorie : Contrôleurs & Pinces de Terre
Pour compléter une panoplie de mesure professionnelle autour du Testeur d'isolement à la terre MI3288 SEFRAM, il est possible de découvrir une large sélection d’instruments dédiés aux contrôles de terre, pinces de mesure et accessoires compatibles dans la rubrique Contrôleurs & Pinces de Terre, idéale pour constituer un ensemble cohérent, évolutif et parfaitement adapté aux exigences des chantiers et des vérifications périodiques.
FAQ
Le Testeur d'isolement à la terre MI3288 SEFRAM convient-il pour des mesures de terre sans piquet sur installations en service ?
Oui, l’appareil permet la mesure de terre par méthode à deux pinces de courant, ce qui autorise le contrôle de boucles de terre sans déconnexion et sans piquets supplémentaires, particulièrement utile sur des installations en service comme les armoires industrielles ou les tableaux de distribution où l’arrêt complet serait difficile ou coûteux.
Comment exploiter et archiver les résultats obtenus avec le Testeur d'isolement à la terre MI3288 SEFRAM ?
Les mesures peuvent être sauvegardées dans la mémoire interne puis transférées vers un ordinateur à l’aide du logiciel Metrel ES Manager. Ce logiciel permet d’organiser les campagnes de tests par site, par tableau ou par circuit, de générer des rapports détaillés au format électronique ou imprimé et de conserver un historique des mesures pour les audits, les certifications et le suivi de maintenance préventive.
Quelles précautions de sécurité sont indispensables avant un essai d’isolement jusqu’à 2500 V DC ?
Avant tout test d’isolement, il est impératif de s’assurer que le circuit testé est hors tension et correctement isolé du réseau, que les condensateurs sont déchargés et que les personnes à proximité sont informées de l’essai. L’utilisateur doit respecter la catégorie de sécurité 300 V CAT III, porter les équipements de protection individuelle adaptés (gants isolants, lunettes, etc.) et suivre les schémas de raccordement indiqués dans la notice officielle du Testeur d'isolement à la terre MI3288 SEFRAM.
