SONEL MZC-320S Contrôleur d'impédance de boucle de défaut

Conçu pour les tests rigoureux sur les installations basse et moyenne tension, SONEL MZC-320S Contrôleur d'impédance de boucle de défaut combine un courant de court-circuit jusqu’à 300 A, une mesure d’impédance dès 7,2 mΩ et une électronique de pointe pour garantir une vérification fiable et rapide du déclenchement des protections dans les réseaux jusqu’à 550 V.

Son boîtier robuste en matériau synthétique haute résistance, associé à une protection mécanique soignée des connecteurs et de la face avant, assure une excellente résistance aux chocs, aux vibrations et aux conditions de chantier exigeantes. Une finition mate limite les reflets, améliore la prise en main et protège la surface contre les rayures, tandis que l’appareil répond aux normes de sécurité en vigueur pour les instruments de mesure de catégorie d’installation élevée, gage de longévité et de stabilité métrologique dans le temps, même en utilisation intensive.

Sur le terrain, SONEL MZC-320S Contrôleur d'impédance de boucle de défaut trouve naturellement sa place lors des contrôles périodiques, des mises en service ou des opérations de maintenance préventive dans les bâtiments tertiaires, l’industrie, les réseaux d’énergie et les infrastructures. La méthode de mesure à quatre fils et le courant de test élevé permettent de valider efficacement la continuité des boucles de défaut et la capacité de coupure des protections, réduisant les doutes, accélérant les diagnostics et apportant une vraie sérénité aux installateurs, aux bureaux de contrôle et aux responsables de la sécurité électrique.

Spécifications Techniques

Guide d'utilisation : SONEL MZC-320S Contrôleur d'impédance de boucle de défaut

Installation et mise en service

Avant toute utilisation, installer SONEL MZC-320S Contrôleur d'impédance de boucle de défaut dans un environnement sec, propre et stable, à l’abri des projections d’eau et de la poussière excessive. Vérifier que la tension du réseau sur lequel l’appareil sera connecté ne dépasse pas les 550 V AC et respecte la catégorie de surtension indiquée sur le boîtier. Contrôler l’intégrité des cordons de mesure : aucune isolation endommagée, aucune broche tordue, pas de trace de surchauffe. Brancher ensuite le cordon d’alimentation de l’appareil le cas échéant, puis mettre le contrôleur sous tension à l’aide de l’interrupteur prévu. Laisser l’électronique se stabiliser quelques instants, puis vérifier l’écran : la séquence d’autotest et les éventuels messages de diagnostic doivent s’achever sans alerte avant de commencer la première mesure.

Présentation des composants

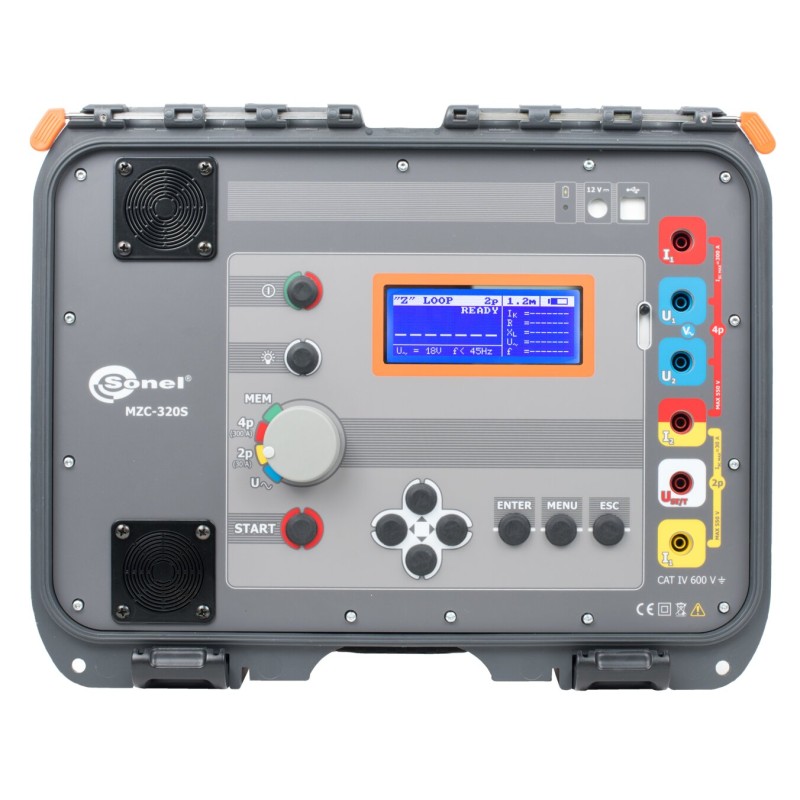

La face avant de SONEL MZC-320S Contrôleur d'impédance de boucle de défaut est organisée autour d’un large écran numérique rétroéclairé affichant l’impédance de boucle, la tension mesurée et les informations de configuration. Sous ou autour de l’afficheur, un ensemble de touches dédiées permet l’accès direct au menu, à la validation (ENTER), au démarrage de la mesure (START) et à la sortie ou annulation (ESC). Un sélecteur rotatif ou une zone de commande principale permet de choisir le type de test ou la plage de mesure adaptée. Les bornes de connexion, généralement repérées par des couleurs distinctes (par exemple rouge et bleu), servent au raccordement des cordons de test à quatre fils. Sur le flanc ou l’arrière, les connecteurs USB et, selon la configuration, l’interface sans fil, assurent la liaison avec un ordinateur ou un système de gestion de mesures pour l’archivage et la génération de rapports.

Utilisation de base

Pour effectuer une mesure d’impédance de boucle de défaut avec SONEL MZC-320S Contrôleur d'impédance de boucle de défaut, commencer par s’assurer que le circuit à tester est sous tension et autorisé à être mesuré (aucune personne en intervention sur ce circuit, signalisation en place). Régler ensuite le mode de mesure grâce au sélecteur ou au menu, en choisissant la fonction dédiée à la boucle de défaut adaptée au type de réseau. Brancher les cordons de mesure sur les bornes de l’appareil, puis connecter les extrémités au point de phase et au conducteur de protection ou neutre, selon la boucle à analyser. Vérifier la stabilité des connexions, puis lancer le test en appuyant sur la touche START. L’appareil injecte alors un courant de test élevé, mesure la chute de tension et calcule l’impédance de boucle, qui s’affiche en mΩ ou Ω à l’écran. Les résultats peuvent ensuite être enregistrés dans la mémoire interne, associés à un identifiant de circuit, puis transférés vers un PC via USB ou liaison sans fil pour une exploitation ultérieure dans les rapports de vérification.

Entretien et sécurité

Pour préserver la précision et la durée de vie de SONEL MZC-320S Contrôleur d'impédance de boucle de défaut, un entretien régulier s’impose : dépoussiérer le boîtier avec un chiffon doux, légèrement humide si nécessaire, sans solvants agressifs ni produits abrasifs. Inspecter fréquemment les cordons de mesure, fiches, pinces et accessoires, et les remplacer dès l’apparition de signes d’usure. Stocker l’appareil dans son étui ou sa mallette de transport, à l’abri de l’humidité et des températures extrêmes. Respecter scrupuleusement les consignes de sécurité électrique : ne jamais utiliser le contrôleur sur des circuits dont la tension dépasse les limites indiquées, ne pas toucher les parties métalliques des pointes de touche pendant les mesures, et toujours vérifier l’absence de personnes au travail sur le circuit testé. Une vérification périodique en laboratoire ou un étalonnage auprès d’un centre agréé permet de garantir la conformité des résultats dans le temps et de répondre aux exigences normatives des contrôles réglementaires.
