SONEL MRU-120 HD Mesureur de terre et de résistivité

Conçu pour les environnements de terrain les plus exigeants, le SONEL MRU-120 HD Mesureur de terre et de résistivité offre un contrôle ultra précis des prises de terre et de la résistivité du sol, grâce à des méthodes de mesure avancées (3 et 4 fils, double pince, méthode de Wenner) et une large plage de mesure allant de 0,30 Ω à 2000 Ω et de 0,01 Ω·m à 2000 Ω·m.

Le boîtier robuste du SONEL MRU-120 HD Mesureur de terre et de résistivité est réalisé dans un plastique technique de haute résistance, complété par des renforts orange visibles qui absorbent les chocs et limitent les dommages dus aux chutes sur chantier. La conception intègre des joints et une construction étanche pour affronter la poussière, l’humidité et les intempéries, garantissant une fiabilité durable lors des interventions extérieures. Les finitions soignées, la qualité d’assemblage et les matériaux conformes aux standards professionnels renforcent la longévité de l’appareil tout en réduisant le besoin de remplacements fréquents, pour un impact environnemental maîtrisé.

Sur le terrain, le SONEL MRU-120 HD Mesureur de terre et de résistivité s’impose comme un allié de confiance pour les électriciens, techniciens de maintenance, bureaux d’études et installateurs d’installations industrielles, tertiaires ou d’énergies renouvelables. Il permet de vérifier rapidement l’efficacité des prises de terre, de cartographier la résistivité des sols pour les réseaux de mise à la terre et les paratonnerres, et de contrôler la sécurité des lignes et équipements. La mesure avec sondes ou pinces, la mémoire interne de 990 résultats et la transmission des données vers PC offrent une organisation claire des rapports et une grande sérénité lors des audits, contrôles réglementaires ou diagnostics préventifs.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-120 HD Mesureur de terre et de résistivité

Installation et mise en service

Avant toute chose, vérifier l’intégrité du SONEL MRU-120 HD Mesureur de terre et de résistivité et de ses accessoires à la réception : cordons de mesure, piquets de terre, pinces (le cas échéant), sac ou mallette de transport. Installer les piles ou accus recommandés, en respectant la polarité indiquée dans le compartiment. Une fois l’alimentation en place, refermer soigneusement le couvercle afin de préserver l’étanchéité du boîtier.

Sur le lieu de mesure, choisir une zone stable et dégagée pour poser l’appareil, à l’abri des flaques d’eau et des surfaces glissantes. Avant de connecter les cordons, s’assurer que le circuit ou la prise de terre à tester est hors tension, puis contrôler la tension de fuite avec la fonction dédiée du SONEL MRU-120 HD Mesureur de terre et de résistivité. En cas de présence de tension dangereuse, interrompre immédiatement la procédure et sécuriser l’installation.

Présentation des composants

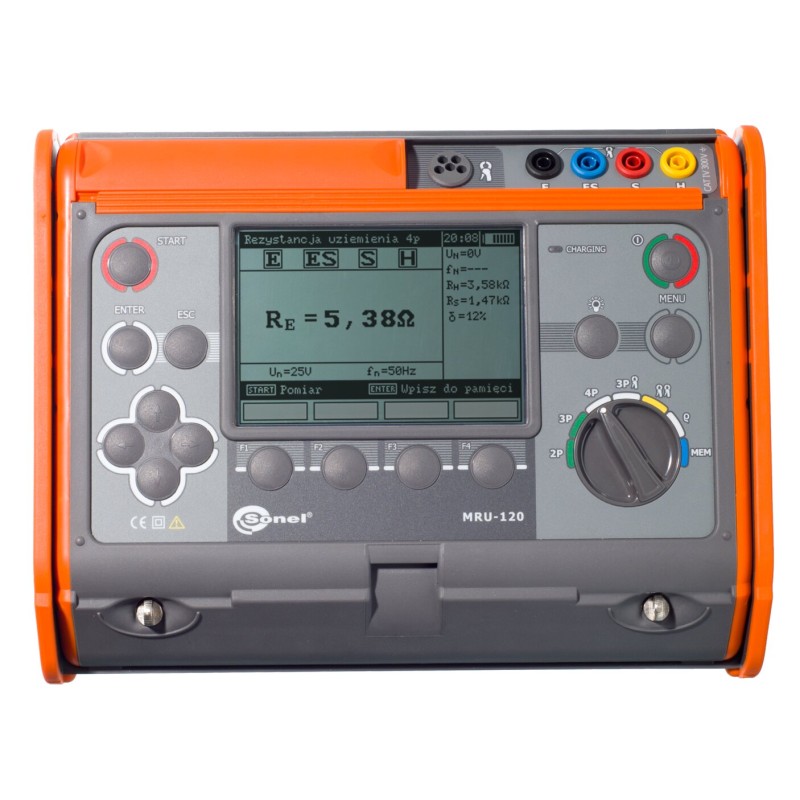

La façade du SONEL MRU-120 HD Mesureur de terre et de résistivité se structure autour d’un large écran LCD, qui affiche les valeurs de résistance ou de résistivité, les symboles de mode de mesure, les unités et l’état de la batterie. Sous l’écran se trouve un ensemble de touches de commande, permettant notamment la sélection du type de mesure, la navigation dans la mémoire, l’activation du rétroéclairage et le réglage de la tension de test.

Un sélecteur rotatif ou un système de sélection par touches (suivant la version) permet de choisir les différents modes : mesure de résistance de terre 3 ou 4 fils, mesure avec pince, mesure double pince, résistivité du sol, tension de fuite. En partie supérieure, des bornes colorées (rouge, jaune, bleu, etc.) reçoivent les cordons de mesure et les pinces ; chaque couleur correspond à un rôle précis dans le schéma de raccordement, facilitant la mise en œuvre même en conditions de faible luminosité. Le boîtier intègre par ailleurs un système de protection mécanique qui absorbe les chocs et protège les commandes lors du transport.

Utilisation de base

Pour une mesure classique de résistance de terre avec piquets, commencer par planter les sondes auxiliaires à des distances appropriées du piquet principal, conformément au schéma recommandé (méthode 3 ou 4 fils). Raccorder ensuite les cordons aux bornes correspondantes du SONEL MRU-120 HD Mesureur de terre et de résistivité, en respectant les codes couleur et les indications du manuel. Sélectionner le mode 3 ou 4 fils sur l’appareil, vérifier l’absence de tension parasite excessive, puis lancer la mesure.

Lorsque les piquets sont difficiles à installer (sites bâtis, installations existantes), opter pour la méthode 3 fils avec pince ou la méthode double pince. Fixer les pinces autour du conducteur de terre ou du câble à tester, sans l’interrompre, puis choisir le mode de mesure correspondant. L’appareil injecte un courant de mesure (jusqu’à 200 mA) et affiche la résistance obtenue. Pour la résistivité du sol, disposer les quatre piquets en ligne selon la méthode de Wenner, saisir le pas d’implantation si nécessaire, puis lancer la mesure : le SONEL MRU-120 HD Mesureur de terre et de résistivité calcule automatiquement la résistivité en Ω·m ou en Ω·ft.

Les résultats peuvent être sauvegardés dans l’une des 10 banques de mémoire, chacune comportant jusqu’à 99 cellules. Après la campagne de tests, connecter l’appareil au PC via l’interface prévue et utiliser le logiciel Sonel pour transférer les données, les analyser et les intégrer dans les rapports de contrôle.

Entretien et sécurité

Pour préserver la précision et la longévité du SONEL MRU-120 HD Mesureur de terre et de résistivité, nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs. Vérifier l’état des cordons, des pinces et des piquets : une isolation endommagée ou un contact oxydé peut fausser les mesures et mettre l’utilisateur en danger. Remplacer immédiatement tout accessoire présentant des signes d’usure prononcée.

Respecter scrupuleusement les consignes de sécurité électrique : ne jamais utiliser l’appareil sur des circuits au-delà de sa catégorie de mesure, ne pas toucher les parties métalliques exposées durant la mesure, et toujours couper ou sécuriser l’alimentation lorsque la procédure l’exige. Stocker l’appareil dans sa mallette, à l’abri de l’humidité excessive et des températures extrêmes. Un contrôle périodique de l’étalonnage par un laboratoire spécialisé garantit la fiabilité des résultats dans le temps, en conformité avec les normes et réglementations en vigueur.
