SONEL MZC-306 Contrôleur d'impédance de boucle de défaut

Conçu pour les électriciens exigeants et les bureaux de contrôle, le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut est un mesureur d’impédance de boucle professionnel, compact et robuste, capable de tester avec précision les réseaux basse tension de 100 V à 750 V, y compris les installations protégées par disjoncteurs différentiels (RCD), afin de vérifier la sécurité des circuits et le bon déclenchement des protections.

Le boîtier du SONEL MZC-306 Contrôleur d'impédance de boucle de défaut est réalisé dans un plastique technique à haute résistance, renforcé pour encaisser les chocs du terrain, les manipulations répétées et les conditions de chantier parfois difficiles. La coque gris foncé est ceinturée d’inserts orange haute visibilité, utiles sur les sites encombrés, tandis que la façade est protégée par une finition anti-rayures et un clavier à membranes étanches facilitant le nettoyage. L’appareil est conçu pour durer, avec des composants électroniques sélectionnés pour leur stabilité à long terme et une conception répondant aux exigences de sécurité électrique et de compatibilité électromagnétique en vigueur dans l’instrumentation professionnelle.

Utilisé sur les tableaux électriques, dans les logements, les bâtiments tertiaires, les ateliers et les petites usines, le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut mesure rapidement l’impédance de boucle de défaut, calcule le courant de défaut présumé et permet de vérifier la coordination avec les disjoncteurs et fusibles afin d’assurer la protection des personnes et des biens. Sa capacité à travailler sur des réseaux protégés par RCD, sa résolution de 0,01 Ω et sa large mémoire interne de 990 enregistrements offrent un réel confort au quotidien : moins de notes manuscrites, une meilleure traçabilité des contrôles, un gain de sérénité lors des audits et des rapports de conformité.

Spécifications Techniques

Guide d'utilisation : SONEL MZC-306 Contrôleur d'impédance de boucle de défaut

Installation et mise en service

Avant toute utilisation du SONEL MZC-306 Contrôleur d'impédance de boucle de défaut, veiller à travailler dans un environnement sécurisé, avec des équipements de protection individuelle adaptés (gants isolants, lunettes de protection, etc.). Insérer d’abord les 4 piles LR14 (ou les piles rechargeables) dans le compartiment prévu à cet effet : ouvrir le couvercle, respecter la polarité indiquée, refermer soigneusement. Une fois l’appareil alimenté, contrôler l’intégrité des cordons de mesure fournis, s’assurer qu’ils ne présentent ni coupure ni gaine abîmée. Avant de se connecter à une installation, couper si nécessaire les circuits non concernés et se conformer aux procédures de consignation propres au site. Seulement après ces vérifications, mettre l’appareil sous tension et laisser l’autotest interne s’exécuter ; lorsque l’indication de préparation (par exemple READY) apparaît à l’écran, le contrôleur est prêt pour les mesures.

Présentation des composants

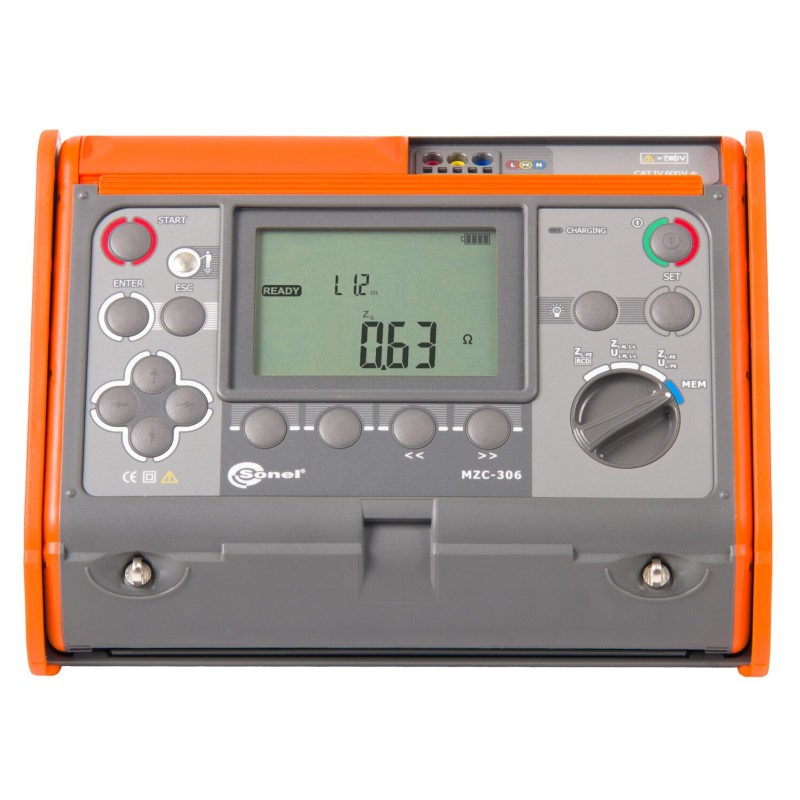

Sur la façade du SONEL MZC-306 Contrôleur d'impédance de boucle de défaut se trouve un large écran LCD central qui affiche l’impédance de boucle, le courant de défaut calculé, les unités, ainsi que différents pictogrammes (état de la batterie, messages d’erreur, mode de mesure, etc.). Sous ou autour de cet écran, plusieurs touches permettent de sélectionner le type de test, de déclencher la mesure, de parcourir les résultats mémorisés et, selon la configuration, d’ajuster certains paramètres. Un bouton principal de démarrage de mesure offre un accès rapide à la fonction essentielle. Les bornes de connexion pour les cordons de test sont disposées sur le bas ou le côté de l’appareil, clairement repérées par des marquages afin d’éviter toute erreur de branchement. La coque ergonomique, légèrement arrondie, facilite la prise en main, qu’il soit tenu à la main, posé sur une surface plane ou utilisé dans une mallette de terrain.

Utilisation de base

Pour réaliser une mesure d’impédance de boucle de défaut avec le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut, connecter d’abord les cordons de mesure aux bornes de l’appareil, puis aux points prévus dans l’installation (par exemple phase – conducteur de protection ou phase – neutre selon le type de boucle à mesurer). Vérifier que la tension présente sur le circuit se situe bien entre 100 V et 750 V AC et que la fréquence du réseau est comprise entre 45 Hz et 65 Hz. Sélectionner le mode de mesure adapté : mesure d’impédance de boucle standard, mesure sur réseau protégé par RCD ou autre configuration disponible. Lorsque tout est correctement branché, lancer la mesure à l’aide du bouton dédié ; l’appareil injecte alors un courant de test adapté et affiche l’impédance de boucle en ohms avec une résolution allant jusqu’à 0,01 Ω. Le courant de défaut présumé est calculé automatiquement et visible à l’écran, ce qui facilite la vérification du pouvoir de coupure des dispositifs de protection. Les valeurs peuvent être enregistrées dans la mémoire interne ; il est ainsi possible de conserver jusqu’à 990 mesures, utiles pour établir des rapports, comparer différents points d’une installation, ou constituer un historique de contrôle.

Pour exploiter pleinement les fonctions avancées, le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut permet également de distinguer la composante résistive de la boucle (R_L) et sa composante réactive (X_L) lorsque le mode approprié est sélectionné. Cela offre une vision plus fine du comportement de l’installation et peut aider à diagnostiquer des anomalies spécifiques (longs câbles, influence d’inductances, etc.). Entre deux séries de mesures, il est recommandé de vérifier régulièrement les connexions et la bonne tenue des cordons afin de conserver des résultats fiables. En cas de message d’erreur ou de mesure anormalement élevée, interrompre le test, vérifier le câblage et la configuration de l’installation avant de recommencer.

Entretien et sécurité

Pour maintenir le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut en bon état, stocker l’appareil dans un endroit sec, à l’abri des températures extrêmes, des chocs importants et de l’exposition directe au soleil pendant de longues durées. Nettoyer le boîtier avec un chiffon doux légèrement humide et non abrasif, sans solvants agressifs ni produits corrosifs, afin de préserver la lisibilité des marquages et la souplesse du clavier. Vérifier périodiquement l’état des cordons de test : si une usure, une coupure ou un défaut d’isolement est détecté, les remplacer immédiatement.

Sur le plan sécurité, respecter en permanence les règles de travail sous tension applicables dans le pays d’utilisation. Ne jamais utiliser le SONEL MZC-306 Contrôleur d'impédance de boucle de défaut sur une installation dont les paramètres dépassent les spécifications (tension supérieure à 750 V, environnement explosif, etc.). Avant chaque campagne de mesures, contrôler le niveau de charge des piles ; des piles trop faibles peuvent fausser les résultats ou interrompre une mesure en cours. Enfin, pour conserver la précision de l’appareil et être en conformité lors des audits, faire vérifier régulièrement la calibration par un centre de service agréé et suivre les recommandations du fabricant concernant la périodicité de l’étalonnage.
