SONEL MRU-200 Mesureur de terre et de résistivité

Conçu pour les professionnels exigeants du génie électrique, le SONEL MRU-200 Mesureur de terre et de résistivité est un instrument de mesure de haute précision qui combine toutes les méthodes modernes de contrôle des prises de terre et de la résistivité du sol, conforme à la norme EN 61557 et optimisé pour des mesures fiables sur les installations de protection contre la foudre et les systèmes de mise à la terre complexes.

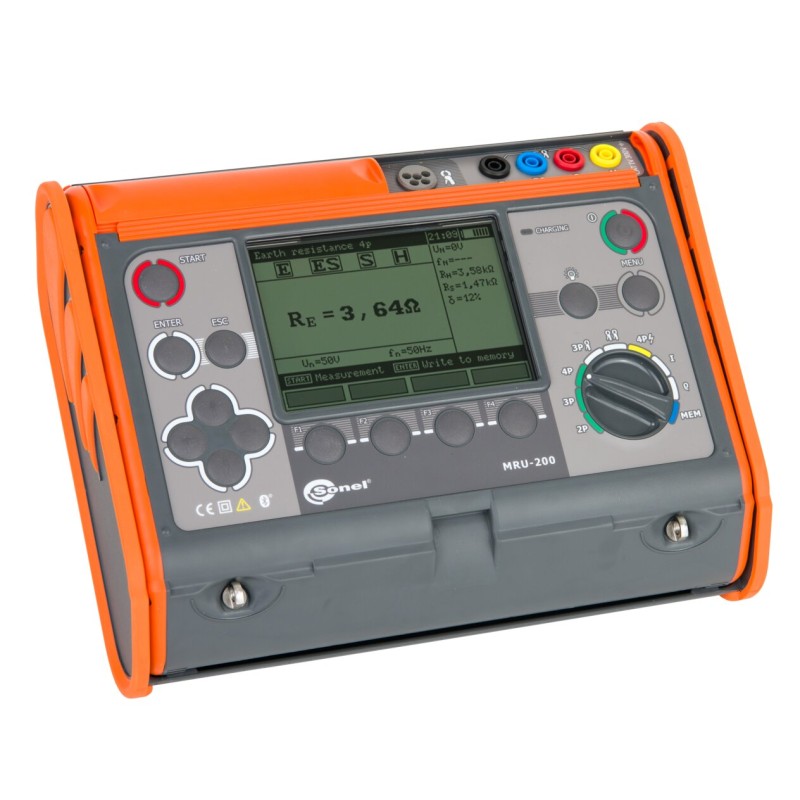

Son boîtier robuste en matériau polymère renforcé, complété par une protection périphérique orange haute visibilité, forme une coque antichoc adaptée aux chantiers les plus exigeants et aux conditions extérieures difficiles, tandis que l’écran LCD rétroéclairé à fort contraste assure une lisibilité confortable même en plein soleil ou dans les locaux techniques faiblement éclairés, et que la conception respecte des standards professionnels en matière de sécurité électrique, de résistance mécanique et de durabilité pour garantir des performances stables sur le long terme.

Sur le terrain, le SONEL MRU-200 Mesureur de terre et de résistivité trouve naturellement sa place dans les bureaux d’études, les entreprises de maintenance, les installateurs d’équipements de protection contre la foudre et les services de contrôle périodique, permettant de vérifier rapidement et sereinement la qualité des prises de terre, de diagnostiquer les défauts de continuité des liaisons équipotentielles, de caractériser la résistivité du sol avant la construction d’ouvrages sensibles et de mesurer les courants de fuite ou de défaut à l’aide de pinces, ce qui apporte un réel confort de travail, plus de sécurité pour les personnes et les biens, et une conformité documentée aux normes en vigueur.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-200 Mesureur de terre et de résistivité

Installation et mise en service

Avant la première utilisation, il est recommandé de vérifier le contenu du coffret du SONEL MRU-200 Mesureur de terre et de résistivité : appareil, cordons de mesure, piquets de terre auxiliaires, éventuelles pinces de courant dédiées et documentation. Les piles ou accumulateurs doivent être installés dans le compartiment prévu à cet effet, en respectant scrupuleusement la polarité indiquée à l’intérieur du couvercle. Une fois l’alimentation en place, l’appareil peut être mis sous tension au moyen du bouton marche/arrêt situé en façade.

Pour préparer une campagne de mesure de terre classique avec piquets, le site doit être dégagé d’obstacles majeurs (armatures métalliques proches, câbles enterrés identifiés, zones inondées) afin de garantir une diffusion correcte du courant d’essai dans le sol. Les piquets auxiliaires sont ensuite enfoncés dans le sol à des distances adaptées, en suivant les recommandations du manuel technique, notamment pour la méthode de Wenner ou pour les mesures 3-bipolaires et 4-filaires. Les cordons sont déroulés soigneusement pour éviter tout enchevêtrement, puis raccordés aux bornes correspondantes sur l’appareil et aux piquets.

Avant de lancer la première mesure, un contrôle visuel des connexions est indispensable : serrage correct des bornes, cordons intacts, absence de contact accidentel avec des parties conductrices non concernées par la mesure. L’utilisateur sélectionne enfin le mode de mesure souhaité à l’aide du sélecteur rotatif, puis vérifie sur l’écran que la configuration est cohérente (type de méthode, gamme de mesure, unité d’affichage) avec l’essai projeté.

Présentation des composants

La façade avant du SONEL MRU-200 Mesureur de terre et de résistivité se compose d’un large écran LCD rétroéclairé qui affiche la valeur mesurée, le type de mesure en cours, la gamme utilisée ainsi que les symboles d’état (niveau de batterie, erreurs de connexion, dépassement de capacité, etc.). Sous l’écran, une zone de touches de navigation en forme de croix permet de parcourir les menus, d’ajuster certains paramètres et de rappeler les fonctions secondaires. Des touches dédiées autorisent l’accès direct à des modes spécifiques, comme la sélection de méthode ou la mémorisation de résultats.

Un sélecteur rotatif situé sur la face avant ou supérieure (selon la version) sert à choisir rapidement les fonctions principales : mesure de résistance de terre, mesure de résistivité du sol, contrôle de continuité ou mesure de courant via pinces. Les borniers de connexion, clairement identifiés par des couleurs et des symboles, accueillent les fiches bananes des cordons de mesure ainsi que, le cas échéant, les pinces dédiées pour la méthode à deux pinces ou les méthodes combinées.

Le boîtier présente un contour orange antichoc qui améliore la préhension et protège l’instrument contre les impacts accidentels et les chutes de faible hauteur. Le compartiment piles est accessible à l’arrière, protégé par un couvercle vissé. Selon la configuration, une interface de communication (par exemple USB ou équivalent) peut être disponible pour transférer les résultats vers un logiciel d’archivage ou de rapport de mesures, pratique pour la traçabilité et les rapports d’inspection.

Utilisation de base

Pour réaliser une mesure de résistance de terre avec piquets, l’utilisateur commence par sélectionner le mode de mesure correspondant via le sélecteur rotatif. Il connecte ensuite le conducteur de protection de l’installation ou le conducteur de la prise de terre à la borne prévue à cet effet, puis raccorde les piquets auxiliaires de courant et de potentiel à l’aide des cordons appropriés, en respectant le code couleur indiqué sur le panneau de connexion. Une fois l’installation de mesure en place, il suffit d’appuyer sur la touche de démarrage de mesure pour que l’appareil injecte le courant d’essai et affiche la valeur de résistance de terre en ohms.

Pour la mesure de résistivité du sol, la procédure repose sur la méthode de Wenner : quatre piquets sont enfoncés dans le sol à égale distance, dans un alignement rectiligne. L’appareil est configuré en mode résistivité, les piquets sont raccordés dans l’ordre indiqué, puis l’utilisateur renseigne la distance entre piquets dans le menu. Après lancement de la mesure, l’écran affiche directement la résistivité du sol en ohm-mètre, ce qui simplifie le dimensionnement ultérieur des systèmes de mise à la terre ou l’analyse des propriétés du terrain.

Lorsqu’il s’agit de mesurer les courants de fuite ou de défaut, ou encore d’évaluer la résistance de terre dans des systèmes de mise à la terre multiples, le SONEL MRU-200 Mesureur de terre et de résistivité peut être équipé de pinces spécifiques. En sélectionnant la méthode à deux pinces, l’opérateur enserre les conducteurs de terre concernés selon les recommandations du fabricant, puis déclenche la mesure. Cette approche sans piquets est particulièrement utile dans les sites déjà équipés et impossibles à déconnecter, permettant de contrôler la qualité de la mise à la terre sans interrompre l’exploitation.

Entretien et sécurité

Pour maintenir la fiabilité des mesures, un entretien régulier du SONEL MRU-200 Mesureur de terre et de résistivité est recommandé. Après chaque utilisation sur chantier, les cordons doivent être enroulés délicatement, les piquets nettoyés pour éliminer les résidus de terre ou de corrosion, et le boîtier essuyé avec un chiffon doux non abrasif. L’appareil doit être stocké dans son étui de transport, à l’abri de l’humidité excessive, des poussières agressives et des températures extrêmes, afin de préserver l’intégrité des circuits électroniques et de l’écran.

Sur le plan de la sécurité, il est essentiel de respecter les règles de base du travail sous tension ou à proximité d’installations électriques : port des équipements de protection individuelle adaptés, identification et consignation éventuelle des circuits, et respect des distances de sécurité. Les mesures ne doivent jamais être effectuées sur des parties actives sous tension au-delà des limites indiquées par le fabricant. Il est également important de vérifier régulièrement l’état des cordons, des piquets et des pinces : tout élément endommagé ou présentant une isolation douteuse doit être remplacé immédiatement.

Un étalonnage périodique auprès d’un laboratoire compétent permet de garantir que le SONEL MRU-200 Mesureur de terre et de résistivité reste conforme aux spécifications d’origine et répond toujours aux exigences des normes applicables. En suivant ces recommandations d’entretien et de sécurité, l’utilisateur bénéficie d’un instrument fiable, durable et précis, prêt à l’emploi pour chaque nouvelle campagne de mesure.
